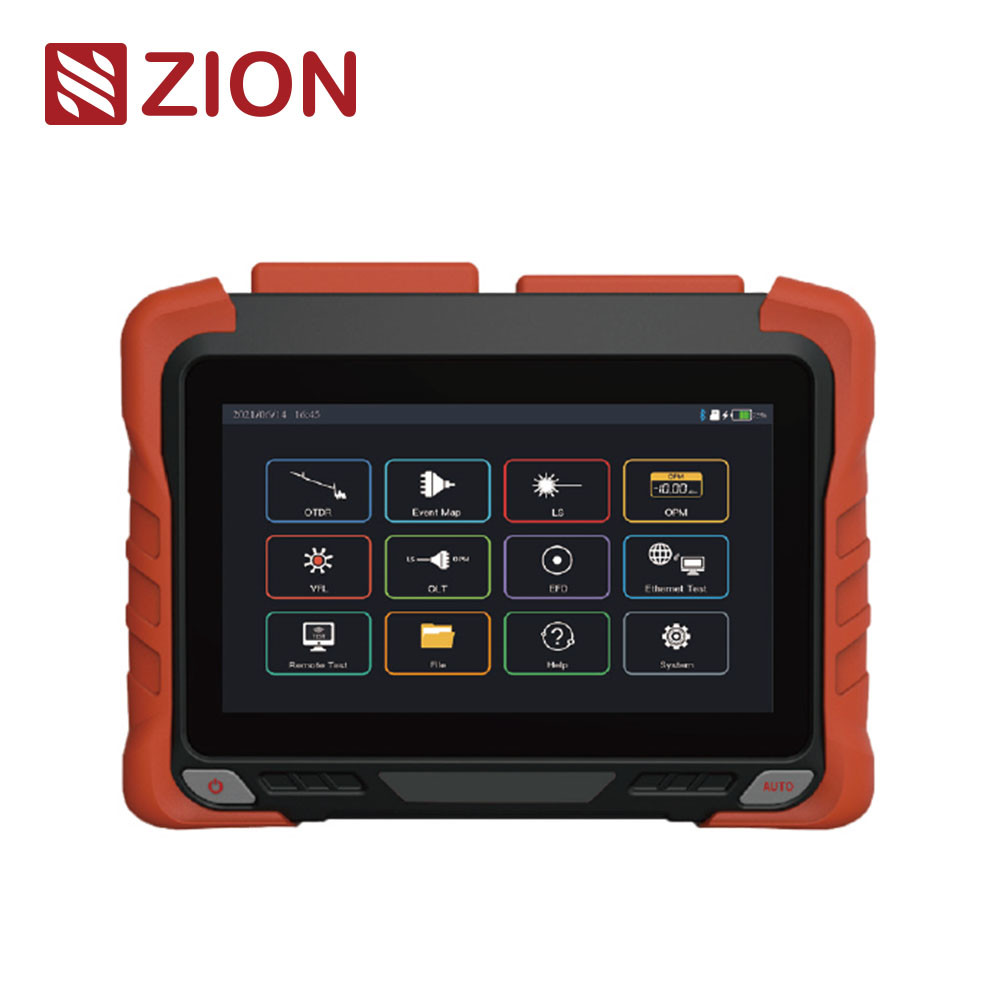

ZCOTDR-6200 OTDR Оптический рефлектометр временного домена Малый размер Большая производительность

ZCOTDR-6200 OTDR Optical Time Domain Reflectometer Small Size Big Performance

Основная информация

Место происхождения:	китайский
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50 шт.
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Нормально 25 дней позже получили депозит.
Условия оплаты:	T/T
Поставка способности:	Нет ограничений.

Лучшая цена Контакт

Вес:

< 1,2 кг

Размер:

215 мм х 160 мм х 50 мм

Рабочая температура:

-10℃~+50℃

Температура хранения:

-40°C~+70°C

Дисплей:

7-дюймовый цветный LCD + сенсорный экранРезолюция: 800×480

Выделить:

Малый размер OTDR

Оптический рефлектометр OTDR

Высокопроизводительный OTDR

ZCOTDR-6200 Высокопроизводительный оптический рефлектометр временного домена OTDR

Серия ZCOTDR-6200 OTDR использует 7-дюймовый сенсорный экран с емкостью, который интегрирует 9 модулей.
отличный интеллектуальный аппаратный и программный дизайн, точность коротких волоконных испытаний и автоматического испытания выше. . Он оснащен богатым Ethernet-тестом (Ping / PPOE и т.д.), поддерживает APP c ontrol.
Серия ZCOTDR-6200 используется для проверки длины оптического волокна, потери и качества соединения, и используется в инженерном строительстве, испытаниях по техническому обслуживанию соединений, они в основном используются в городском стволе,Сеть костного ствола и сеть метрополии.

Особенности продукта

• 0,5 м. Мертвая зона

• Онлайн обнаружение, эффективная активная защита ППД

• Поддержка протокола быстрой зарядки и энергобанка

• Ethernet-тест, поддерживающий Ethernet Remote Test

• Поддержка испытания SM/MM/SM+MM

• Онлайн-тест сети PON

• Максимальный динамический диапазон 45 дБ

• Беспроводная работа мобильного приложения

• Интегрировать OTDR/VFL/LS/OPM/MAP/End Detection
/Оптические тесты потери/эфирные тесты/удалённые тесты/управление файлами

Технические спецификации

ZCOTDR-6200

Модель

Т2

Т3

Т4

Т5

F1 F2

М1

SM1

SM2

Тип

СМ

ММ

SM/MM

Длина волны

1310 нм
1550 нм

1310 нм
1490 нм
1550 нм

1310 нм
1550 нм
1625 нм

1310 нм
1550 нм
1650 нм

1310 нм
1490 нм
1550 нм
1625 нм

850 нм
1300 нм

850 нм
1300 нм
1310 нм
1550 нм

Максимальный динамический диапазон ((dB)

32
30

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Скрытая зона событий

00,8 м

0.5м

00,8 м

0.5м

00,8 м

0.5м

00,8 м

0.5м

1 м

ATT слепая зона

4 м

3.5м

4 м

3.5м

4 м

3.5м

4 м

3.5м

6м

Диапазон испытаний

100 м/500 м/1,25 км/2,5 км/5 км/10 км/20 км/40 км/80 км/125 км/260 км/420 км

Ширина импульса

3 нс/5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/100 нс/200 нс/300 нс/500 нс/800 нс/1ус/2ус/3ус/5ус/8ус/10ус/20ус

Разнообразная точность

± 0,75 м + интервал проб + 00025% x расстояние испытания)

Точность потерь

00,03 дБ/дБ

Точки отбора проб

≥256k

Разрешение образца

0.015м-16м

OTDR

Точность отражения

± 2 дБ

Формат файла

Формат файла SOR

Анализ потерь

4-точечный метод /5-точечный метод

Уровень безопасности лазера

Класс II

Скорость обновления

4 Гц (тип.)

Хранение данных

Внутреннее хранилище: 2 ГБ,200,000 кривых;Внешнее хранилище: 64 ГБ

Коннектор

FC/UPc ((заменяемый SC,ST)

Интерфейс данных

USB-A, порт типа C, RJ45 LAN 10/100Mbit/s

ОПМ

Диапазон длины волны

800nm ~ 1700nm

Коннектор

Универсальный FC/SC/ST

Объем испытания

-50 дБм~+26 дБм/-70 дБм~+6 дБм

Неопределенность

± 5%

Средняя длина калибровки

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Тип лазера

FP-LD

Длина волны

Соответствует выходной длине волны OTDR

Выходная мощность

≥-5dBm (сМ-волокно)

Режим

CW/270Hz/1kHz/2kHz

Стабильность

CW,0.5 дБ/15 мин ((испытание после 15 минут предварительного нагрева)

Коннектор

FC/UPC ((заменяемый SC,ST)

VFL

Длина волны

650nm士20nm

Выходная мощность

≥ 10 мВт

Режим

CW/1Hz/2Hz

Коннектор

FC/UPC ((заменяемый SC,ST)

Индекс Optical LossTest относится к вышеуказанному источнику света и индексу оптического счетчика мощности.

Прочие

Дисплей

7-дюймовый цветный LCD + сенсорный экранРезолюция: 800×480

Электрическое питание

Адаптер типа С: вход: 100V ~ 240V, 50/60Hz, 0 выход: 5V / 3A, 9V / 2A, 12V / 1.5A Литийная батарея: 3.7v / 10400mAh

рабочая температура

-10°C~+50°C

Температура хранения

40°C~+70°C

относительная влажность

0~95%, неконденсирующие

Вес

< 1,2 кг

Размер

215 мм х 160 мм х 50 мм

Функции хоста: OTDR/VFL/LS/OPM/Event MAP/End Detection/Optical Loss Test/Ethernet test/Remote test/file management Функции хоста: OTDR/VFL/LS/OPM/Event MAP/End Detection/Optical Loss Test/Ethernet test/Remote test/File management

Список конфигураций

Нет, нет, нет.

Имя

Количество

Примечание

Хозяин

Адаптер AC/DC

U диск (содержит программное обеспечение для анализа/Учебное пособие пользователя)

Линия данных

Адаптер OTDR SC

Адаптер OPM SC

Руководство пользователя

Сертификация калибровки

Сертификат/карта гарантии

Чистый хлопковый кусок

Кожаная ручка

Специальный рюкзак для инструмента
