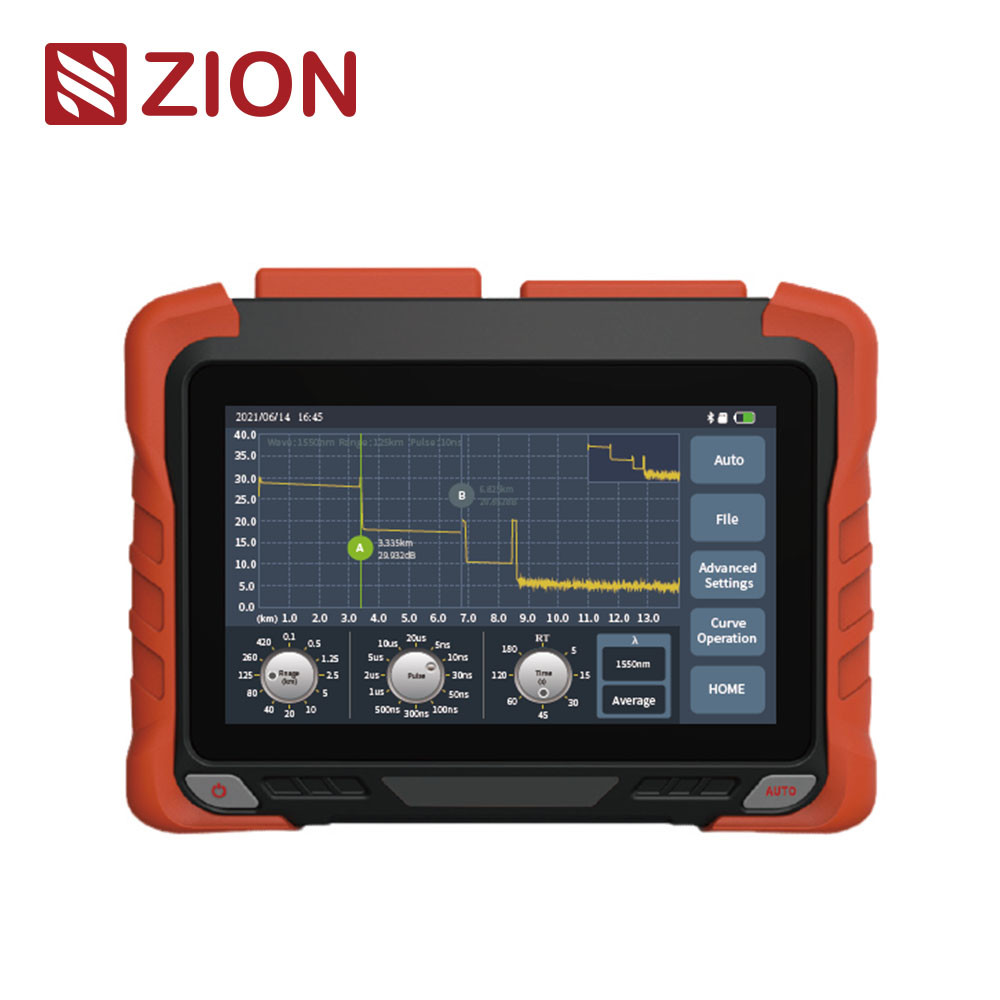

ZCOTDR-6200P PON Высокопроизводительный оптический рефлектометр временного домена OTDR принимает 7-дюймовый сенсорный экран с емкостью, который интегрирует 9 модулей.
отличный интеллектуальный аппаратный дизайн, точность теста коротких волокон и автоматического теста выше. Он может тестировать 1:64splitter. Он оснащен богатым тестом Ethernet (Ping / PPOE и т. Д.),Поддержка управления APP.
Серия ZCOTDR-6200P используется для проверки длины оптического волокна, потери и качества соединения, и используется в инженерном строительстве, испытаниях по обслуживанию соединений, они в основном используются в городском стволе,Сеть костного ствола и сеть метрополии. |
| Особенности продукта |
|
|
|
|
| • 0,5 м. Мертвая зона |
 |
| • Онлайн обнаружение, эффективная активная защита ППД |
| • Поддержка протокола быстрой зарядки и энергобанка |
| • Ethernet-тест, поддерживающий Ethernet Remote Test |
| • Поддержка испытания SM/MM/SM+MM |
| • Онлайн-тест сети PON |
| • Максимальный динамический диапазон 45 дБ |
| • Беспроводная работа мобильного приложения |
• Интегрировать OTDR/VFL/LS/OPM/MAP/End Detection
/Оптические тесты потери/эфирные тесты/удалённые тесты/управление файлами |
| |
| Технические спецификации |
|
|
|
|
| ZCOTDR-6200P PON OTDR |
| Модель |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Длина волны |
1310 нм±20 нм
1550 нм±20 нм |
1625 нм±20 нм
(Фильтрованный) |
1650 нм±5 нм
(Фильтрованный) |
1310nm/1550nm±20nm
1625 нм±20 нм
(Фильтрованный) |
1310/1550 нм±20 нм
1650±5 нм
(Фильтрованный) |
| Фильтр |
/ |
Высокий пропуск> 1595 нм
Изоляция > 40 дБ
(1270nm ~ 1585nm) |
Пропускная полоса
1650nm±7nm
Изоляция> 40 дБ
(1650nm±10nm) |
Высокий пропуск> 1595 нм
Изоляция > 40 дБ
(1270nm ~ 1585nm) |
Пропускная способность 1650nm±7nm
Изоляция > 40 дБ
(1650nm±10nm) |
| Тип волокна |
Г.652 |
| Максимальный динамический диапазон |
37/35 дБ |
38 дБ |
38 дБ |
38/36/36 дБ |
40/38/38 дБ |
42/40/40 дБ |
38/36/36 дБ |
| Скрытая зона событий |
0.5м |
| ATT Скрытая зона |
3.5м |
| ПОН Скрытая зона |
30 метров |
| Диапазон испытаний |
100 м/500 м/1,25 км/2,5 км/5 км/10 км/20 км/40 км/80 км/125 км/260 км/420 км |
| Ширина импульса |
3 нс/5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/100 нс/200 нс/300 нс/500 нс/800 нс/1ус/2ус/3ус/5ус/8ус/10ус/20ус |
| Точность диапазона |
±(0,75 м+ интервал проб 40,005% xрасстояние испытания) |
| Точность потери |
± 0,03 дБ |
| Образцы |
≥256k |
| |
| PON OTDR |
| Разрешение образца |
0.015м-16м |
| Точность отражения |
± 2 дБ |
| Формат файла |
Формат файла SORStandard |
| Режим измерения потерь |
4-точечный метод /5-точечный метод |
| Уровень безопасности лазера |
Класс II |
| Скорость обновления |
4 Гц (тип.) |
| Хранение данных |
Внутренняя память: 2 ГБ,200,000 кривых;Extemal хранилище:64GB |
| Коннектор |
FC/UPC (заменяемый SC,ST) |
| Интерфейс данных |
USBA, порт типа C, RJ45 LAN 10/100Mbit/s |
| ОПМ |
| Диапазон длины волны |
800nm ~ 1700nm |
| Коннектор |
Универсальное соединение FC/SC/ST |
| Объем испытаний |
-50 дБм~+26 дБм/-70 дБм~+6 дБм |
| Неопределенность |
± 5% |
| Калибровочная длина волны |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Тип лазера |
FP-LD |
| Длина волны |
Соответствует выходной длине волны OTDR |
| Выходная мощность |
≥-5dBm (сМ-волокно) |
| Режим |
CW/270Hz/1kHz/2kHz |
| Стабильность |
CW+,0,5dB/15min ((Испытание после 15 минут предварительного нагрева) |
| Коннектор |
FC/UPC ((заменяемый SC,ST) |
| VFL |
| Длина волны |
650nm士20nm |
| Выходная мощность |
≥ 10 мВт |
| Режим |
CW/1Hz/2Hz |
| Стабильность |
FC/UPC ((заменяемый SC,ST) |
| Индекс оптических потерь относится к вышеуказанному источнику и индексу оптического монитора. |
| Прочие |
| Дисплей |
7-дюймовый цветный ЖК-дисплей + сенсорный экран Разрешение: 800×480 |
| Силовое питание |
Адаптер типа С: вход: 100V~240V, 50/60Hz, выход: 5V/3A,9V/2A, 12V/1.5A Литийная батарея: 3.7v,10400mAh |
| Рабочая температура |
-10°C~+50°C |
| Температура хранения |
-40°C~+70°C |
| Относительная влажность |
0~95%, неконденсирующие |
| Вес |
< 1,2 кг |
| Размер |
215 мм х 160 мм х 50 мм |
| Функции хоста: OTDR/VFL/LS/OPM/Event map/End Detect/Optical Loss lest/Ethemmet test/Remote test/File management Функции хоста: OTDR/VFL/LS/OPM/Event map/End Detect/Optical Loss lest/Ethemmet test/Remote test/File management |
| |
| Список конфигураций |
|
|
|
|
| Нет, нет, нет. |
Имя |
Количество |
Примечание |
| 1 |
Хозяин |
1 |
|
| 2 |
Адаптер AC/DC |
1 |
|
| 3 |
U диск (содержит программное обеспечение для анализа/Учебное пособие пользователя) |
1 |
|
| 4 |
Линия данных |
1 |
|
| 5 |
Адаптер OTDR SC |
1 |
|
| 6 |
Адаптер OPM SC |
1 |
|
| 7 |
Руководство пользователя |
1 |
|
| 8 |
Сертификация калибровки |
1 |
|
| 9 |
Сертификат/карта гарантии |
1 |
|
| 10 |
Чистый хлопковый кусок |
10 |
|
| 11 |
Кожаная ручка |
1 |
|
| 12 |
Специальный рюкзак для инструмента |
1 |
|
