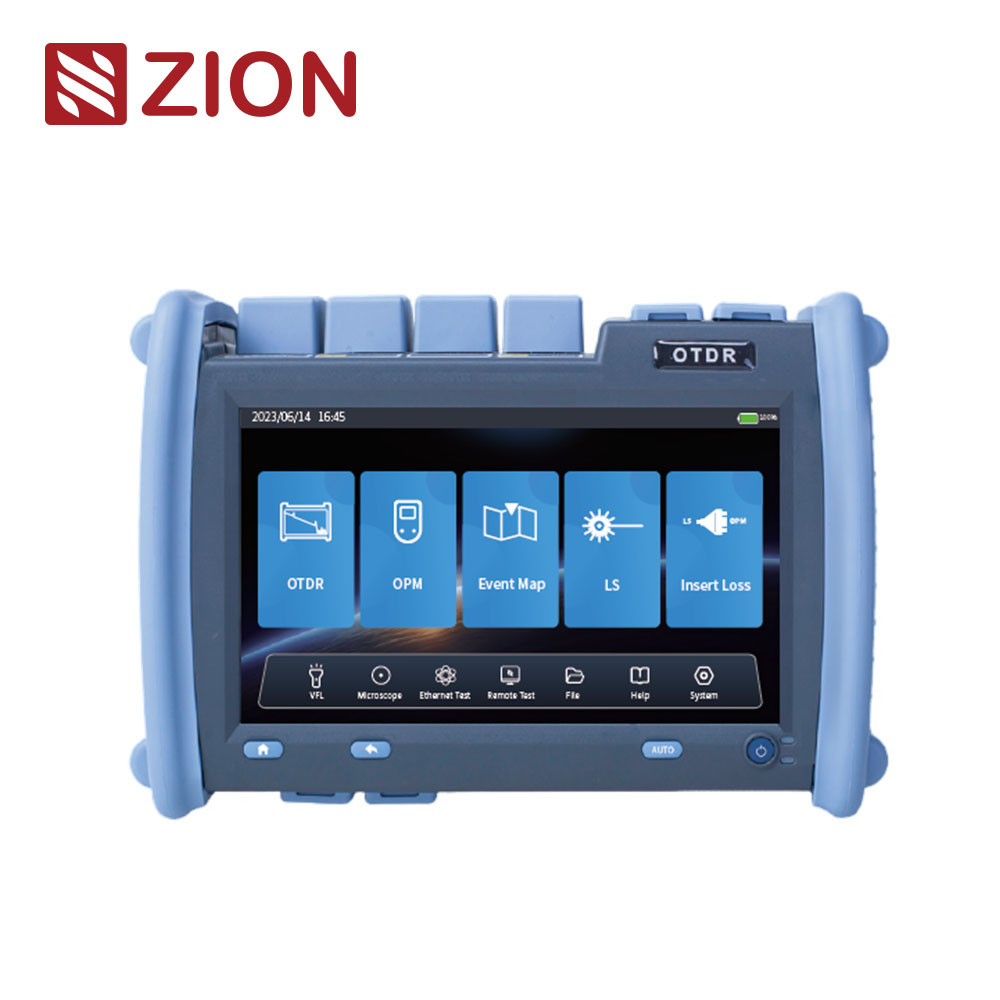

Высокопроизводительный OTDR серии ZCOTDR-6800 оснащен 7-дюймовым цветным экраном, что упрощает работу. Он интегрирует многофункциональные возможности, чтобы помочь клиентам более эффективно решать задачи полевых испытаний и последующего обслуживания коммуникационных каналов. Максимальный динамический диапазон составляет 45 дБ. Он может проникать через разветвитель света для эффективного улучшения производительности в тестировании сети PON.
Серия ZCOTDR-6800 в основном используется для измерения длины, потерь и качества соединения оптического волокна и кабеля. Она широко используется в инженерном строительстве, тестировании технического обслуживания линий, аварийном ремонте, разработке и производстве оптического волокна и кабеля. В основном используется в городских магистральных линиях, магистральных сетях и сетях городских районов. |
|
|
|
|
| Особенности продукта |
|
|
|
|
| • Четырехъядерный процессор, система Linux, плавное управление |
 |
| • Минимальная мертвая зона события составляет 0,8 м, максимальный динамический диапазон - 45 дБ |
| • Большая емкость хранилища, внутренняя память >12 ГБ |
| • Создание отчета о тестировании и диагностике в формате PDF одним щелчком мыши |
| • HD мультисенсорный емкостный экран, разрешение 1024X600 |
| • Тестирование разветвителя сети PON, поддержка до 1/64 |
| • Стандартный формат вывода файлов SOR |
| • Имя файла может быть выведено как на китайском, так и на английском языке |
• Интеграция OTDR/VFL/LS/OPM/Event Map/Loss Test
/End Face Identifie/Ethernet Remote/Network test |
|
| Технические характеристики |
|
|
|
|
| ZCOTDR-6800 OTDR |
| Модель |
S1 |
S2 |
D0 |
D1 |
D2 |
D3 |
D4 |
T1 |
T2 |
T3 |
T4 |
F1 |
M1 |
SM1 |
| Тип |
SM |
|
MM |
SM/MM |
| Длина волны |
1650 нм |
1310 нм
1550 нм |
1310 нм
1490 нм
1550 нм |
1310 нм
1550 нм
1625 нм |
1310 нм
/1550 нм
/1650 нм |
1310 нм
1490 нм
1550 нм
1625 нм |
850 нм
1300 нм |
850 нм
1300 нм
1310 нм
1550 нм |
| Максимальный динамический диапазон (дБ) |
33 |
38 |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
38
36
36 |
32
30
30 |
42
40
40 |
42
40
40 |
37
35
35
35 |
26
28 |
26
28
35
33 |
| Мертвая зона события |
1 м |
0,8 м |
0,8 м |
1 м |
0,8 м |
1 м |
1 м |
1 м |
| Мертвая зона затухания |
5 м |
4 м |
4 м |
5 м |
4 м |
4 м |
5 м |
5 м |
| Диапазон тестирования |
100 м/500 м/1,25 км/2,5 км/5 км/10 км/20 км/40 км/80 км/125 км/260 км/420 км |
| Ширина импульса |
3 нс/5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/100 нс/200 нс/300 нс/500 нс/800 нс/1 мкс/2 мкс/3 мкс/5 мкс/8 мкс/10 мкс/20 мкс |
| Точность измерения расстояния |
±(0,75 м+Интервал выборки+0,005%xРасстояние тестирования) |
| Точность потерь |
±0,01 дБ/дБ |
| Максимальное количество точек выборки |
≥256k |
| Разрешение выборки |
0,05 м-4 м |
|
| OTDR |
| Точность отражения |
0,03 дБ/дБ |
| Формат файла |
Стандартный формат файла SOR |
| Анализ потерь |
4-точечный метод /5-точечный метод |
| Уровень лазерной безопасности |
Класс Ⅱ |
| Частота обновления |
3 Гц (Тип.) |
| Хранение данных |
≥12 ГБ |
| Разъем |
FC/UPc (взаимозаменяемые SC, ST) |
| OPM |
| Диапазон длин волн |
800 нм~1700 нм |
| Разъем |
Универсальный FC/SC/ST |
| Диапазон тестирования |
-50 дБм~+26 дБм/-70 дБм~+10 дБм |
| Неопределенность |
±5% |
| Калибровочная длина волны |
850 нм/980 нм/1300 нм/1310 нм/1490 нм/1550 нм/1625 нм/1650 нм |
| LS |
| Длина волны |
Соответствует выходной длине волны OTDR |
| Выходная мощность |
≥-5 дБм |
| Стабильность |
CW, +0,5 дБ/15 мин (Тестирование после 15 минут предварительного нагрева) |
| Разъем |
FC/UPC (взаимозаменяемые SC, ST) |
| VFL |
| Длина волны |
650 нм士20 нм |
| Выходная мощность |
≥10 мВт |
| Режим |
CW/1 Гц/2 Гц |
| Разъем |
FC/UPC (взаимозаменяемые SC, ST) |
| Показатель оптических потерь относится к вышеуказанному источнику света и измерителю оптической мощности. |
|
|
|
|
| Другое |
| Дисплей |
7-дюймовый цветной сенсорный экран, разрешение 1024X600 |
| Источник питания |
Адаптер переменного/постоянного тока: вход: 100 В~240 В, 50/60 Гц, 0,6 А, выход: 12 В-19 В, 1,5 А, литиевая батарея: 7,4 В, 5200 мАч |
| Рабочая температура |
-10°C~+50°C |
| Температура хранения |
-40°C~+70°C |
| Относительная влажность |
0~95%, без конденсации |
| Вес |
<1,2 кг |
| Размер |
227 мм x 160 мм x 70 мм |
| Интерфейс данных |
USB-Ax2, порт Type-C, RJ45 LAN 100/1000 Мбит/с |
| Потребляемая мощность |
<6 Вт |
| Функции хоста: OTDR/OPM/FL/LS/Event Map/Обнаружение торцевой поверхности волокна/Тест оптических потерь/Удаленный Ethernet/Тестирование сети |
|
| Комплектация |
|
|
|
|
| № |
Название |
Количество |
Примечание |
| 1 |
Хост |
1 |
|
| 2 |
Адаптер переменного/постоянного тока |
1 |
|
| 3 |
USB-накопитель (содержащий программное обеспечение для анализа/Руководство пользователя) |
1 |
|
| 4 |
Кабель для передачи данных |
1 |
|
| 5 |
Адаптер OTDR SC |
1 |
|
| 6 |
Адаптер OPM SC |
1 |
|
| 7 |
Руководство пользователя |
1 |
|
| 8 |
Сертификат калибровки |
10 |
|
| 9 |
Сертификат/Гарантийный талон |
1 |
|
| 10 |
Очищающая хлопчатобумажная салфетка |
1 |
|
| 11 |
Кожаная ручка |
1 |
|
| 12 |
Специальный рюкзак для прибора |
1 |
|
