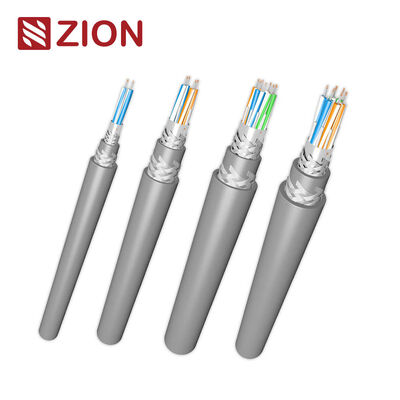

24AWG RS485 Промышленный кабель связи с фольгой+покрытием и импеданцией 120Ω для высокого сопротивления EMI

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Основная информация
Место происхождения: Нинбо, Шанхай
Фирменное наименование: hellosignal
Номер модели: RS-485
Количество мин заказа: 10 км
Упаковывая детали: рулон, деревянная катушка, коробка, поддон
Время доставки: Нормально 25 рабочих дней
Лучшая цена Контакт
Подробная информация
Выделить:

Кабель RS485 24AWG

,

Промышленный коммуникационный кабель с экранированием фольга+оплетка

,

Кабель передачи данных RS485 120Ω

Характер продукции

Кабель RS485 24AWG Серия | 1–4 пары | Экран Фольга+Оплетка | LSZH / CMP / PE | 120Ω
Серия промышленных кабелей RS485 - 24AWG, 1-4 пары
Экран Фольга + Оплетка • LSZH / PVC CMP / FEP CMP / PE Оболочка • 120Ω
Доступные модели: 732011 • 732013 • 732014 • 732021 • 732023 • 732024 • 732025 • 732031 • 732041
Премиум-серия RS485 24AWG от ZION COMMUNICATION предлагает полный спектр промышленных коммуникационных кабелей, устойчивых к высоким электромагнитным помехам, разработанных для последовательных сетей передачи данных RS485/RS422. Эта серия включает в себя двойное экранирование (фольга + луженая медная оплетка), изоляцию FPE и различные варианты оболочек, включая LSZH (Eca) для безопасности зданий, PVC/FEP с рейтингом CMP для установки в воздуховодах и оболочку PE для сложных условий.
Идеально подходит для ПЛК, Modbus, BMS/HVAC, контрольно-измерительных приборов, контроля доступа, систем пожарной сигнализации и промышленной автоматизации.
Основные характеристики серии
  • Многожильные луженые медные проводники 24AWG для низкого затухания и надежной целостности сигнала
  • Двойное экранирование: Алюминиевая фольга + луженая медная оплетка для сильной устойчивости к электромагнитным помехам (EMI/RFI)
  • Характеристическое сопротивление 120Ω для многоточечных сетей RS485/RS422
  • Низкая емкость для связи на большие расстояния
  • Несколько материалов оболочки для различных требований к установке:
    • LSZH (Eca): Низкое дымовыделение, без галогенов для зданий и общественных мест
    • PVC CMP: Рейтинг для воздуховодов для безопасных от пожара вентиляционных пространств
    • FEP CMP: Высокоэффективный огнестойкий кабель для воздуховодов
    • Оболочка PE: Прочные наружные/промышленные условия
  • Рабочая температура: от -20°C до +60°C
  • Стабильная работа в средах с преобразователями частоты, двигателями и высокими электромагнитными помехами
Типичные области применения
  • Шины последовательной связи RS485 / RS422
  • Полевые сети Modbus RTU / BACnet MS/TP
  • Автоматизация ПЛК и системы промышленного управления
  • Системы управления зданием (BMS)
  • Управление и мониторинг HVAC
  • Контроль доступа / видеонаблюдение / системы безопасности
  • Распределение сигналов пожарной сигнализации (модели CMP/LSZH)
  • Проводка датчиков, контрольно-измерительных приборов и управления технологическими процессами
Конструкция кабеля
Компонент Описание
Проводник Многожильный луженый медный проводник 24AWG
Структура пар Витые пары с цветовой кодировкой изоляции
Изоляция FPE (вспененный полиэтилен)
Экран №1 Алюминиевая фольга (100% покрытие)
Экран №2 Луженая медная оплетка
Дренажный провод Многожильный луженый медный дренажный провод
Варианты оболочки LSZH Eca / PVC CMP / FEP CMP / PE
Цвет Стандартный серый (другие опционально)
Разрывная нить Включено
Электрические характеристики (Типичные для серии)
Свойство Значение
Сопротивление постоянному току ~24 Ω/1000 футов (78,7 Ω/км)
Емкость (провод-провод) 12,8 пФ/фут (42 пФ/м)
Емкость (провод-экран) 75-76 пФ/м (типичное значение)
Характеристическое сопротивление 120 Ω
Скорость распространения ~78%
Номинальное напряжение 300 В
Механические и экологические характеристики
Свойство Значение
Рабочая температура от -20°C до +60°C
Радиус изгиба ≥ 10 × O.D.
Экологическая пригодность Внутренние помещения / промышленные / воздуховоды / безопасные зоны LSZH
Прокладка кабеля Кабелепровод, лоток, воздуховоды, помещения для оборудования
Таблица выбора моделей -- 24AWG (1P-4P)
(Я могу автоматически заполнять значения O.D. и веса из электронных таблиц, если необходимо)
Модель Пары Тип оболочки Экранирование Номинальный O.D. Применение
732011 1P LSZH Eca Фольга + Оплетка 0,270 дюйма (обнаружено) BMS, HVAC, управление сигналами
732013 1P PVC CMP Фольга + Оплетка (данные извлекаются) Пожаробезопасный RS485 для воздуховодов
732014 1P FEP CMP Фольга + Оплетка (данные извлекаются) Высокотемпературная проводка для воздуховодов
732021 2P LSZH Eca Фольга + Оплетка (данные извлекаются) Многоканальные BMS/HVAC
732023 2P PVC CMP Фольга + Оплетка (данные извлекаются) Панели пожарной сигнализации / FA
732024 2P FEP CMP Фольга + Оплетка (данные извлекаются) Воздуховоды, зоны с высокими электромагнитными помехами
732025 2P Оболочка PE Фольга + Оплетка (данные извлекаются) Легкие наружные/промышленные условия
732031 3P LSZH Eca Фольга + Оплетка (данные извлекаются) Автоматизация зданий
732041 4P LSZH Eca Фольга + Оплетка (данные извлекаются) Многоузловые сети RS485
Стандарты и соответствие
  • Доступны варианты с рейтингом UL/NEC CMP
  • LSZH Eca для соответствия требованиям безопасности зданий в ЕС
  • Соответствие RoHS 2 (2011/65/EU)
  • Маркировка CE (Директива по низковольтному оборудованию)
  • Испытание на огнестойкость (VW-1 / CMP / LSZH Eca в зависимости от модели)
