24AWG RS485 промышленных кабелей с фольгой + плетеном щит и 120Ω импеданс для высоко-EMI среды

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Основная информация
Место происхождения: Нинбо, Шанхай
Фирменное наименование: hellosignal
Номер модели: RS-485
Количество мин заказа: 10 км
Упаковывая детали: рулон, деревянная катушка, коробка, поддон
Время доставки: Нормально 25 рабочих дней
Лучшая цена Контакт
Подробная информация
Выделить:

24AWG RS485 Промышленный кабель

,

Файл + кабель RS485 с щитом

,

120Ω Импеданс Промышленный кабель

Характер продукции

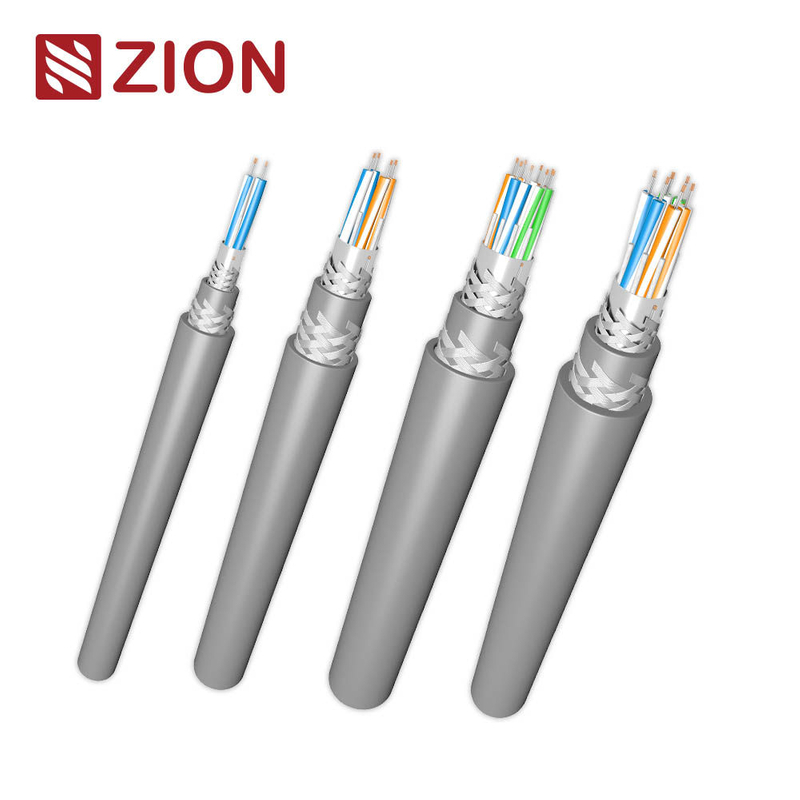

Серия промышленных кабелей RS485 — 24AWG, 1–4 пары, экранирование фольгой + оплеткой, ПВХ, 120 Ом
Промышленный коммуникационный кабель с высокой устойчивостью к электромагнитным помехам для систем RS485/RS422/последовательной передачи данных
Доступные модели
73201
Конфигурация 1 пара
73202
Конфигурация 2 пары
73203
Конфигурация 3 пары
73204
Конфигурация 4 пары
Кабель RS485 серии 24AWG от ZION COMMUNICATION разработан для промышленных условий, требующих превосходной помехозащищенности, стабильной передачи на большие расстояния и прочной конструкции. Благодаря двойному экранированию (алюминиевая фольга + оплетка из луженой меди), многожильным луженым медным проводникам и изоляции из вспененного полиэтилена (Foam PE), эта серия кабелей обеспечивает импеданс 120 Ом, низкую емкость и отличную защиту от электромагнитных помех (EMI).
Подходит для сетей ПЛК, автоматизации производства, контрольно-измерительных приборов, систем ОВКВ/BMS, контроля доступа и систем связи на основе RS485/RS422.
Основные характеристики
  • Двойное экранирование: алюминиевая фольга + оплетка из луженой меди для улучшенной защиты от EMI/RFI
  • Многожильные луженые медные проводники 24AWG для низкого затухания и высокой надежности сигнала
  • Изоляция из вспененного полиэтилена (FPE) обеспечивает меньшую емкость и улучшенную высокочастотную производительность
  • Характеристическое сопротивление 120 Ом, полностью совместимое со стандартами связи RS485/422
  • Низкая емкость: ~12,8 пФ/фут (42 пФ/м) типично
  • Внешняя оболочка из ПВХ: гибкая, огнестойкая, предназначена для промышленных помещений
  • Идеально подходит для многоточечных шинных сетей, передачи RS485 на большие расстояния и объектов с высокой электромагнитной нагрузкой
  • Рабочая температура: от -20°C до +60°C
Типичные области применения
  • Последовательная связь RS485 / RS422
  • Сети ПЛК и промышленная автоматизация
  • Полевые системы Modbus, BACnet, Profibus
  • Системы управления зданием (BMS)
  • Контроль и мониторинг ОВКВ
  • Контроль доступа и проводка сигналов безопасности
  • Контрольно-измерительные приборы и сети датчиков
  • Помещения управления двигателями / промышленные объекты с высокой электромагнитной нагрузкой
Конструкция кабеля
Компонент Описание
Проводник Многожильная луженая медь 24AWG
Структура пары Витые пары с цветовой кодировкой изоляции
Изоляция Вспененный полиэтилен (FPE)
Экран №1 Алюминиевая/полиэфирная фольга (100% покрытие)
Экран №2 Оплетка из луженой меди
Дренажный провод Многожильная луженая медь 24AWG
Оболочка ПВХ (огнестойкий), круглый
Цвет Стандартный серый (доступны другие цвета)
Разрывная нить Входит в комплект для легкого снятия оболочки
Электрические характеристики (типичные)
Свойство Типичное значение
Сопротивление постоянному току проводника 24 Ом/1000 футов
Емкость (провод-провод) 12,8 пФ/фут (42 пФ/м)
Емкость (провод-экран) 23 пФ/фут типично
Характеристическое сопротивление 120 Ом
Скорость распространения ~0,78 c
Макс. ток 1A (типично)
Номинальное напряжение 300 В (зависит от типа AWM)
Механические и экологические характеристики
Свойство Значение
Рабочая температура от -20°C до +60°C
Радиус изгиба (при установке) ≥ 10 × O.D.
Радиус изгиба (статический) ≥ 5 × O.D.
Экологическая пригодность Внутренние, сухие или влажные помещения
Установка Лотки, каналы, шкафы управления
Таблица выбора моделей
Артикул Пары Количество проводников Номинальный наружный диаметр Экранирование Типичный вариант использования
73201 1 пара 2 проводника 0,270 дюйма (номинально) Фольга + оплетка Одноканальный RS485/422
73202 2 пары 4 проводника Будет определено Фольга + оплетка Многосенсорные сети
73203 3 пары 6 проводников Будет определено Фольга + оплетка Средние системы ПЛК
73204 4 пары 8 проводников Будет определено Фольга + оплетка Многоточечный RS485 с высокой электромагнитной нагрузкой
Стандарты и соответствие
  • Применимые типы UL AWM (в соответствии с техническим паспортом)
  • Соответствует RoHS / RoHS2
  • Маркировка CE (Директива по низковольтному оборудованию)
  • Пожаростойкость: VW-1 (типично)
