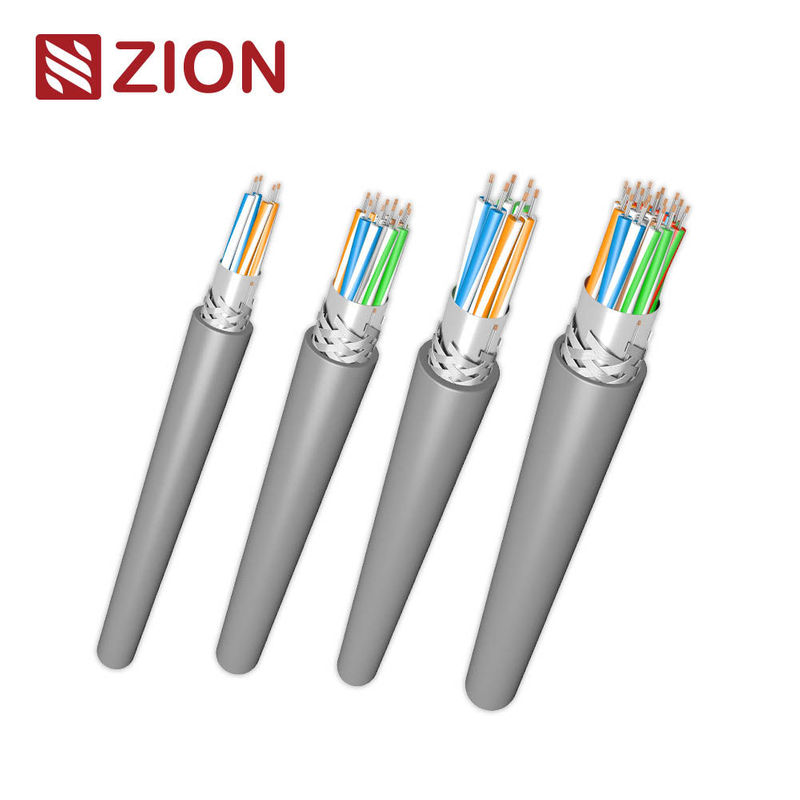

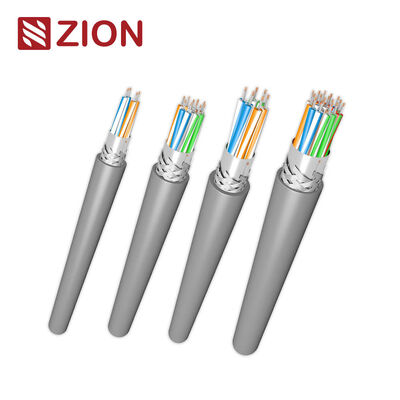

Кабель промышленной связи 28AWG с экранированием фольгой и оплеткой 120Ω для передачи данных RS485/RS232

■Серия промышленных коммуникационных кабелей RS485/RS232

28AWG • 2–25 пар • Экранирование фольгой + оплеткой • Оболочка из ПВХ • 120Ω

Высокозащищенные от электромагнитных помех многопарные кабели для промышленной автоматизации и последовательной связи

Доступные модели:
73102 (2PR) · 73103 (3PR) · 73104 (4PR) · 73105 (5PR) · 73106 (8PR) · 73112 (12.5PR) · 73118 (18PR) · 73125 (25PR)

Серия экранированных фольгой + оплеткой RS485/RS232 от ZION COMMUNICATION разработана для передачи данных промышленного класса, обеспечивая превосходную защиту от электромагнитных помех, низкие потери сигнала и высокую надежность в суровых электрических условиях.
Используя многожильные луженые медные проводники 28AWG, изоляцию из вспененного полиэтилена и двойное экранирование (алюминиевая фольга + луженая медная оплетка), эта серия обеспечивает импеданс 120Ω, низкую емкость и стабильную дифференциальную сигнализацию для систем связи RS485/RS422/RS232.

■Основные характеристики

• Двойная экранированная структура:
  Алюминиевая фольга (100% покрытие) + луженая медная оплетка → превосходная устойчивость к электромагнитным помехам, идеально подходит для тяжелых промышленных объектов.

• Многожильные луженые медные проводники 28AWG обеспечивают гибкость и высокую целостность сигнала.

• Изоляция из вспененного полиэтилена обеспечивает низкую емкость для связи на большие расстояния и высокой скорости.

• Характеристический импеданс 120Ω оптимизирован для протоколов RS485/RS422/RS232.

• Отличное подавление перекрестных помех для многопарных установок высокой плотности.

• Прочная оболочка из ПВХ, огнестойкая и подходящая для внутренних промышленных условий.

• Широкий модельный ряд: 2–25 пар для гибкого проектирования системы.

• Рабочая температура: –20°C ~ +60°C.

• Идеально подходит для сред с двигателями, преобразователями частоты, инверторами, реле и импульсными источниками питания.

■Типичные области применения

• Передача последовательных данных RS485 / RS232

• Коммуникационные сети ПЛК и DCS

• Промышленная автоматизация и управление движением

• Заводские системы приборостроения и мониторинга

• Связь BMS / HVAC / Smart Building

• Контроль доступа, безопасность, системы сигнализации

• Многопарные кабели управления/мониторинга на большие расстояния

• Электромагнитно-чувствительные или электрически шумные промышленные среды

■Конструкция кабеля

■Электрические характеристики (типичные)

* Емкость незначительно варьируется в зависимости от количества пар.

■Механические и экологические характеристики

■Выбор модели (серия 2–25 пар)

Все модели используют идентичные материалы и электрическую конструкцию; наружный диаметр увеличивается с увеличением количества пар.

■Стандарты и соответствие
