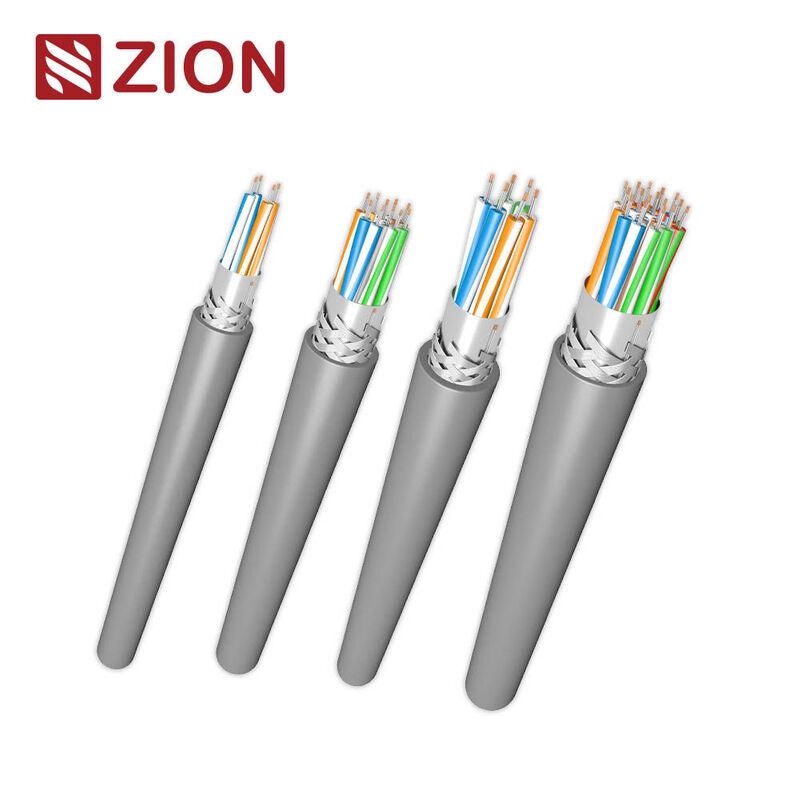

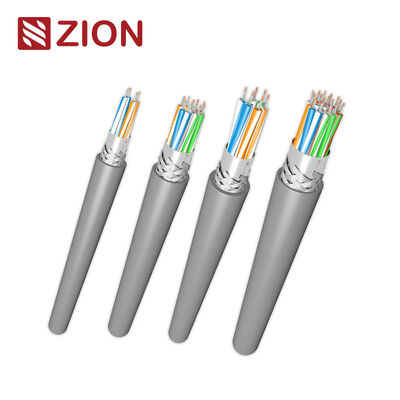

Кабель связи RS485/RS232 с экранированием фольгой, многожильный луженый медный провод 28AWG, с импедансом 120 Ом для промышленной автоматизации

■RS485/RS232 Многопарный кабель связи (28AWG, 4 ¢ 12,5 пар, фольга щит, ПВХ, 120Ω)

Стабильный низкопропускной кабель передачи данных для промышленной автоматизации и серийной связи

Доступные модели:73004(4 пары) ·73005(5 пар) ·73006(8 пар) ·73012(12,5 пары)

Многопарные кабели RS485/RS232 предназначены для надежной, низкошумной и помехоустойчивой передачи данных в промышленном управлении, автоматизации зданий, приборостроении,и серийные системы связи.
Все кабели оснащены 28AWG консервированными медными проводниками, изоляцией из пены PE, 100% защитой из фольги и прочным PVC-жакетом,достижение характеристического импеданса 120Ω и низкой емкости для стабильной высокоскоростной дифференциальной сигнализации.

■Ключевые особенности

• 28AWG натянутые консервированные медные проводники обеспечивают гибкость и высокую целостность сигнала.

• Изоляция из пенообразного ПЭ (FPE) уменьшает емкость и повышает производительность высокочастотных сигналов.

• Общий щит из алюминиевой/полиэстерной фольги (тип Beldfoil®) обеспечивает отличную защиту от EMI/RFI.

• Консервированный медный дренажный провод обеспечивает надежное заземление и закрытие щита.

• Характерная импеданс 120Ω, идеально подходит для систем связи RS485/RS422/RS232.

• Низкая емкость:

• 11 pF/ft (36 pF/m) от кондиции к кондиции

• 20 pF/ft (66 pF/m) кондиция на щит

• Номинальное напряжение: 150 В (CL2), 30 В (UL AWM 2919).

• Рабочая температура: от -20 до +60 °C.

• Доступно в 4 до 12,5 пар, чтобы соответствовать различной плотности проводки.

■Типичные применения

• передача серийных данных RS485 / RS422 / RS232

• ПЛК, DCS и сети автоматизации заводов

• Контроль и мониторинг движения в промышленности

• Системы управления зданиями (BMS), сети HVAC

• Системы безопасности, контроля доступа и сигнализации

• Инструментация, датчики и удаленные I/O-ссылки

■Строительство кабелей

■Электрические характеристики (типичные)

Основан на модели 73004, другие модели имеют одинаковую электрическую производительность с различиями только в передозировке и весе.

■Механические и экологические

■Выбор модели (4 ∙ 12,5 серии пар)

■Стандарты и соответствие
