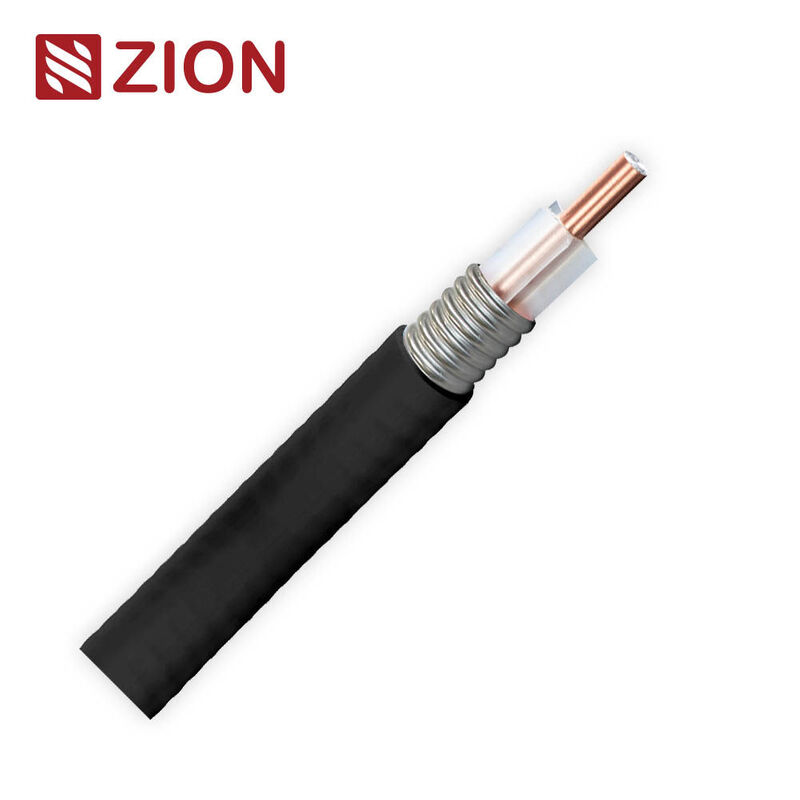

1/2 дюйма алюминиевый диэлектрический радиочастотный коаксиальный кабель для высокоэффективной передачи до 6 ГГц

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Основная информация
Место происхождения: Нинбо, Шанхай
Фирменное наименование: hellosignal
Номер модели: Rf
Количество мин заказа: 10 км
Упаковывая детали: рулон, деревянная катушка, коробка, поддон
Время доставки: Нормально 25 рабочих дней
Лучшая цена Контакт
Подробная информация
Выделить:

коаксиальный кабель 1/2» Rf

,

6 ГГц воздушный диэлектрический кабель

,

Коаксиальные кабели из алюминия

Характер продукции

■Описание

Этот 1/2 "Алюминиевый воздушный диэлектрический Коаксиальный кабель предназначен для высокоэффективной передачи радиочастот в беспроводной связи, телевидении и радиовещании, HF обороны, мобильного радио, кабельных решений,и системы DAS в зданиях.
Его точно сформированный CCA проводник, гофрированный медный наружный проводник и оптимизированный диэлектрик обеспечивают низкое ослабление и стабильную широкополосную производительность до6 ГГц.

■Особенности конструкции

Компонент Материал / спецификация
Внутренний проводник Медно-покрытая алюминиевая проволока, Ø 4,75 ± 0,05 мм
Изоляция Экструдированный полиэтилен, Ø 11,80 ± 0,20 мм
Внешний проводник
Алюминий гофрированный, Ø 13,80 ± 0,15 мм
Куртка ПВХ, цвет белый, Ø 15,90 ± 0,20 мм

■Электрические спецификации

Параметр Стоимость
Импеданс 50 ± 2 Ω
Относительная скорость распространения 0.88
Пропускная способность 75 пФ/м
Максимальная частота работы 6 ГГц
Рейтинг пиковой мощности 40 кВт
RF пиковольт 2000 вольт
Напряжение испытания искры в куртке 8000 ВРМ
Сопротивление внутреннего проводника постоянного тока ≤ 1,58 Ω/km
Внешнее сопротивление постоянного тока ≤ 2,29 Ω/km

■Экологические спецификации

Состояние Температурный диапазон
Установка -20°C до +60°C
Работающий -40°C до +85°C
Хранение -40°C до +85°C

■Механические характеристики

Параметр Стоимость
Прочность на растяжение 549 N
Минимальный радиус изгиба (один) 76 мм
Минимальный радиус изгиба (повторяется) 127 мм
Момент изгиба 5.4 N·m
Устойчивость плоской плиты к раздавлению 12 Н/мм

■Стандартные условия

Ослабление, VSWR:измеряется при температуре окружающей среды 20°C, VSWR = 1.0
Средняя мощность:измеряется при температуре окружающей среды 40°C, VSWR = 1.0
Средняя мощность (высокая температура):Температура внутреннего проводника = 100°C

■VSWR (соотношение постоянных волн напряжения)

Диапазон частот VSWR Max
680 МГц 960 МГц ≤ 1.13
1390 МГц 1450 МГц ≤ 1.13
1700 МГц 2200 МГц ≤ 1.13
2300 МГц 2700 МГц ≤ 1.22
3550 МГц 4200 МГц ≤ 1.29
5150 МГц ∙ 6000 МГц ≤ 1.29

■Ослабление и управление мощностью

Частота (MHz) Типичная затухание (dB/100 м) Средняя мощность (kW)
100 2.41 3.18
200 3.46 2.21
450 5.32 1.44
800 7.28 1.06
900 7.76 0.99
1500 10.3 0.75
1800 11.5 0.67
2000 12.2 0.63
2200 12.8 0.61
2400 13.5 0.57
2500 13.8 0.56
2700 14.5 0.54
3500 16.9 0.46
4000 18.3 0.43
5000 20.9 0.38
6000 23.3 0.34

■Упаковка

Упаковка: 500 м на катушку
Размер катушки: 75 × 53 × 75 см

■Сертификация

Кабель соответствует соответствующим международным стандартам для радиочастотной коаксиальной передачи.

■Порядок

Номер части Описание
7101117 1-2 дюймовый воздушный алюминиевый диэлектрический ПВХ CM
7101117R Алюминиевый диэлектрический ПВХ CMR/FT4
7101117P Алюминиевый диэлектрический ПВХ CMP/FT6
