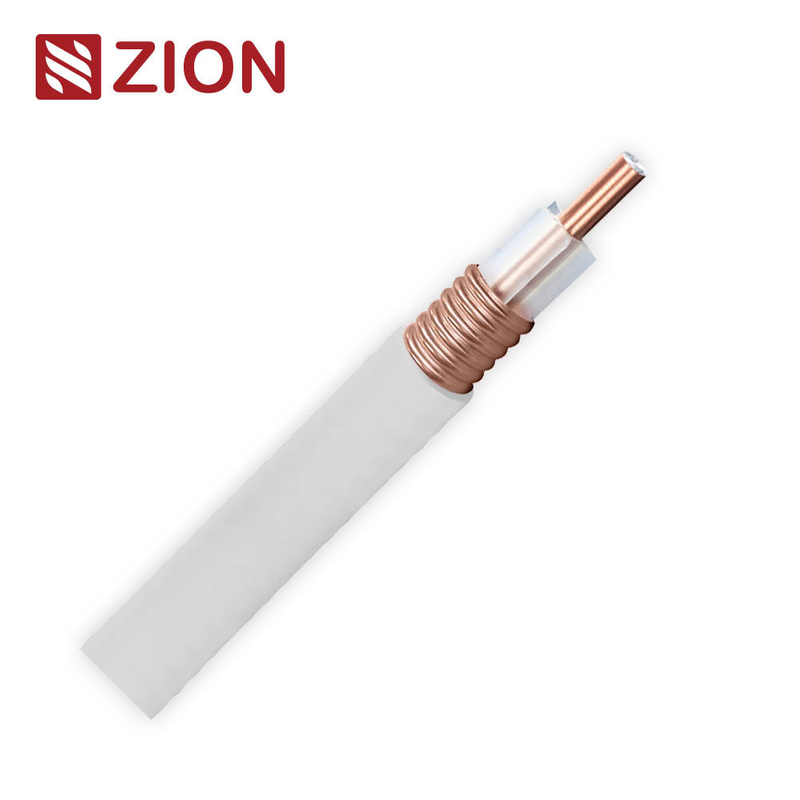

1/2 дюйма медный диэлектрический радиочастотный коаксиальный кабель для высокопроизводительной передачи сигнала до 6 ГГц

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Основная информация
Место происхождения: Нинбо, Шанхай
Фирменное наименование: hellosignal
Номер модели: Rf
Количество мин заказа: 10 км
Упаковывая детали: рулон, деревянная катушка, коробка, поддон
Время доставки: Нормально 25 рабочих дней
Лучшая цена Контакт
Подробная информация
Выделить:

коаксиальный кабель 1/2» Rf

,

Медный воздушный диэлектрический кабель

,

Коаксиальный кабель 6 ГГц

Характер продукции

■Описание продукта

Этот коаксиальный кабель RF с воздушным диэлектриком 1/2" из меди предназначен для высокопроизводительной передачи радиочастотных сигналов в беспроводной связи, теле- и радиовещании, системах обороны ВЧ, мобильной радиосвязи, кабельных решениях и приложениях DAS внутри зданий.
Его гофрированный медный внешний проводник, диэлектрик с низкими потерями и прецизионное управление импедансом обеспечивают отличную электрическую стабильность на частотах до 6 ГГц.

■Особенности конструкции

Компонент Материал / Спецификация
Внутренний проводник Медно-алюминиевый провод, Ø 4,75 ± 0,05 мм
Изоляция Экструдированный полиэтилен, Ø 11,80 ± 0,20 мм
Внешний проводник Гофрированная медь, Ø 13,80 ± 0,15 мм
Оболочка ПВХ, цвет белый, Ø 15,90 ± 0,20 мм

■Электрические характеристики

Параметр Значение
Импеданс 50 ± 1 Ω
Относительная скорость распространения 0,88
Емкость 76 пФ/м
Максимальная рабочая частота 6 ГГц
Номинальная пиковая мощность 40 кВт
Испытательное напряжение оболочки на пробой 8000 В (среднеквадратичное значение)
Сопротивление постоянному току внутреннего проводника ≤ 1,62 Ω/км
Сопротивление постоянному току внешнего проводника ≤ 1,90 Ω/км

■Экологические характеристики

Условие Диапазон температур
Установка -20°C to +60°C
Рабочий -40°C to +85°C
Хранение -40°C to +85°C

■Механические характеристики

Параметр Значение
Прочность на растяжение 1120 Н
Мин. радиус изгиба (однократный) 76 мм
Мин. радиус изгиба (многократный) 127 мм
Изгибающий момент 4,1 Н·м
Прочность на раздавливание плоской пластиной 19,2 Н/мм

■Стандартные условия

Затухание, КСВН: измерено при температуре окружающей среды 20°C, КСВН = 1,0
Средняя мощность: измерено при температуре окружающей среды 40°C, КСВН = 1,0
Средняя мощность (высокая температура): Температура внутреннего проводника = 100°C

■КСВН (Коэффициент стоячей волны по напряжению)

Диапазон частот Макс. КСВН
680 МГц – 960 МГц ≤ 1,13
1390 МГц – 1450 МГц ≤ 1,13
1700 МГц – 2200 МГц ≤ 1,13
2300 МГц – 2700 МГц ≤ 1,22
3550 МГц – 4200 МГц ≤ 1,29
5150 МГц – 6000 МГц ≤ 1,29

■Затухание и мощность

Частота (МГц) Типичное затухание (дБ/100 м) Средняя мощность (кВт)
200 3,14 2,3
450 4,84 1,49
800 6,64 1,09
900 7,08 1,02
1500 9,45 0,77
1800 10,5 0,69
2000 11,2 0,65
2200 11,8 0,62
2400 12,4 0,59
2500 12,7 0,59
2700 13,3 0,55
3500 15,5 0,47
4000 16,8 0,44
5000 19,3 0,38
6000 21,6 0,34

■Упаковка

Упаковка: 500 м на катушку
Размер катушки: 75 × 53 × 75 см

■Сертификация

Кабель соответствует соответствующим международным стандартам для коаксиальной передачи RF. Документация по сертификации доступна по запросу.

■Заказ

Номер детали Описание
7101116 1-2" Air Dielectric PVC CM
7101116R 1-2" Air Dielectric PVC CMR/FT4
7101116P 1-2" Air Dielectric PVC CMP/FT6
