Постоянный сетевой шкаф ZE
Легкий шкаф с простым конструктивным дизайном, сварной стальной рамой, гибкой установкой и плоской логистикой для сетей, телекоммуникаций, безопасности и передачи данных.
Сетевые инженеры
Команды по краевой инфраструктуре
Интеграторы систем
Руководители телекоммуникационных проектов
Команды по закупкам
Операторы объектов
Быстрый убор
- Легкомощный краевой шкаф, предназначенный для сетевого, телекоммуникационного, охранного и передачи данных оборудования, где важна простая структура и практическое развертывание.
- Сварная рама, регулируемые монтажные рельсы, съемные панели и закаленные стеклянные передние двери обеспечивают доступную установку и обслуживание.
- Поставка плоской упаковки сокращает объем отгрузки примерно на 40%, что делает ее практичным выбором для затратно-чувствительных краев и распределенных проектов.
Содержание
- Обзор продукции
- Ключевые особенности
- Технические спецификации
- Сценарии применения
- Правила принятия решений / Протокол инженера
- Выбор модели и размера
- Стоимость, риски и поддержание
- Заключение

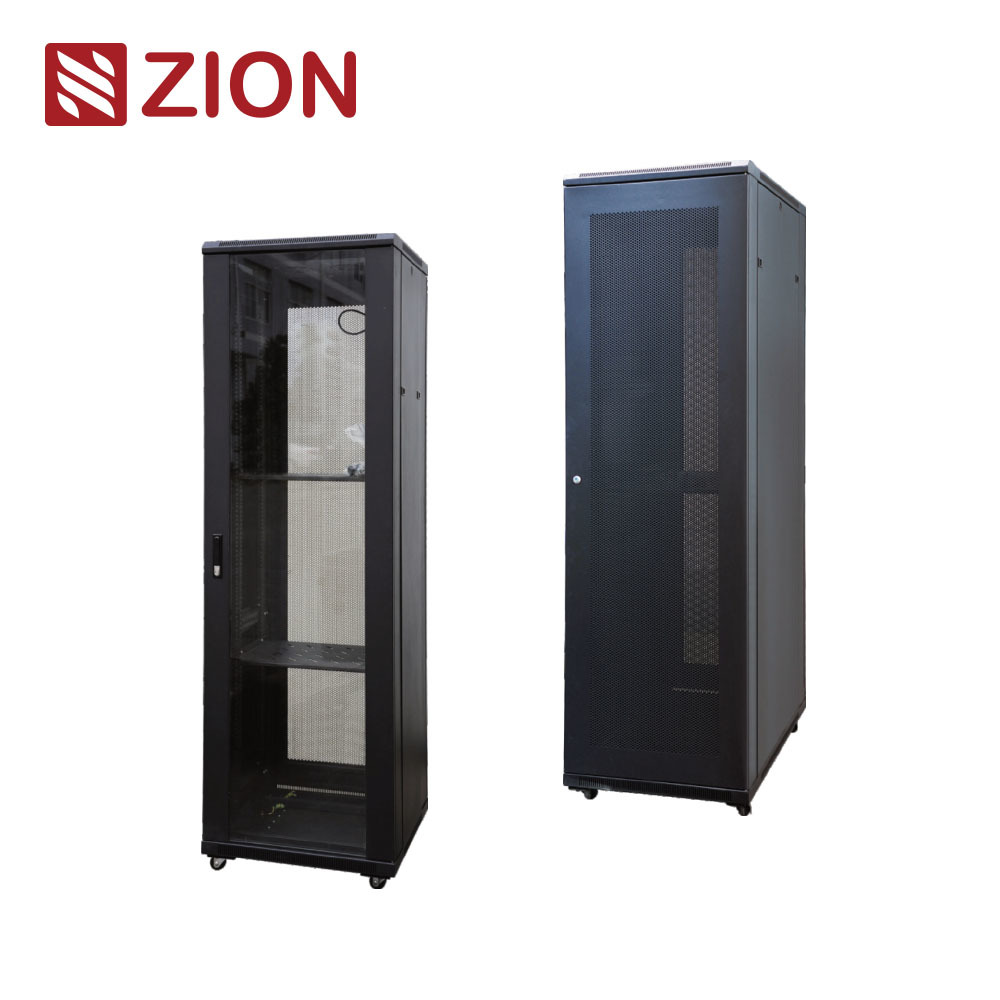

■1) Обзор продукции
ZE Standing Network Cabinet позиционируется как легкий краевой шкаф с простой и точной конструкцией.и оборудования для передачи данных, где практическая установка и контролируемые затраты более важны, чем тяжелое оборудование.
Ее ценность проста: стабильность сварной рамы, гибкая структура крепления, базовая готовность к управлению кабелями и эффективность транспортировки плоского пакета.что баланс часто имеет большее значение, чем покупка большего класса шкафа, чем проект на самом деле нуждается.
Реальность на поле
Развертывания краев и ветвей обычно заботятся о простоте, эффективности грузоперевозок и работоспособном доступе больше, чем о максимальной толщине шкафа или сложности первоклассных дверей.
Практическое правило
Если ваш сайт несет умеренную нагрузку на оборудование и нуждается в экономичном развертывании, выберите легкий крайний шкаф размером с реальный случай использования вместо того, чтобы по умолчанию перейти на более тяжелую платформу с стойками.
■2) Основные особенности
Серия ZE разработана для простого развертывания, доступного обслуживания и более легкого использования краев.Его основные функции поддерживают проекты, которые нуждаются в надежной установке без затрат и веса полного серверного корпуса.
| Особенность |
Точка проектирования |
Инженерная ценность |
| Точное конструктивное проектирование |
Структура сварной рамы |
Предоставляет стабильную базовую поддержку для установки краевого оборудования |
| Транспорт в плоской упаковке |
Не смонтированные грузы сокращают объем примерно на 40% |
Помогает снизить стоимость грузов и хранения в проектах по внедрению |
| Входная дверь из закаленного стекла |
Открывается на 180° |
Улучшает видимость и доступ к переднему обслуживанию |
| Сменяемые панели |
Боковая панель и задняя дверь с замком |
Ускоряет доступ к услугам для полевых команд |
| Ноги и касторы |
Регулируемые ноги для устойчивости, колеса для подвижности |
Поддерживает движение шкафа и окончательное расположение |
| Управление кабелями готово |
Верхний вход и регулируемый нижний вход кабеля |
Улучшает чистоту установки на крайних участках |
| Регулируемые монтажные рельсы |
С-образные профили двигаются вперед и назад |
Подходит для более глубоких комбинаций оборудования |
| Совместимость аксессуара |
Поддерживает стандартные аксессуары для стойки |
Сохраняет шкаф используемый с течением времени для общих обновлений |
Ключевой вывод
Шкаф ZE построен для практического развертывания: простая структура, умеренная нагрузка, работоспособный доступ к кабелю и более низкая стоимость транспортировки.
■3) Технические спецификации
Для инженеров и покупателей самые важные пороги здесь - толщина материала, статическая грузоподъемность, соответствие стандартам и соответствие уровня строительства предполагаемому участку.Серия ZE четко расположена ниже более тяжелых шкафов, что полезно, когда вы хотите более легкий, более экономичный корпус.
| Положение |
Спецификация |
Значение выбора |
| Материал рамы |
SPCC высококачественная холоднокатаная сталь |
Подходящий базовый материал для легкой конструкции корпуса |
| Толщина профиля |
20,0 мм |
Полезно для надежности монтажа даже на более легкой платформе шкафа |
| Толщина рамы и угла крепления |
1.2 мм |
Показывает, что шкаф предназначен для более легкого использования по сравнению с платформами сервера |
| Толщина границы входной двери |
1.2 мм |
Поддерживает прочность двери и обслуживание |
| Толщина других частей |
0.8 мм |
Помогает уменьшить вес шкафа и его стоимость |
| Обработка поверхности |
Деградирование → Сокращение → Фосфатирование → Электростатическое покрытие порошком |
Улучшает консистенцию отделки и коррозионную устойчивость |
| Статическая грузоподъемность |
До 300 кг |
Ключевой порог принятия решений для использования краев в легкой эксплуатации |
| Уровень защиты |
IP20 |
Подходит для внутренних контролируемых помещений |
| Соответствие стандартам |
ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 Часть 1 & Часть 7, GB/T 3047.2-92 |
Поддерживает совместимость с глобальным 19-дюймовым оборудованием с стойками |
Реальность на поле
300 кг статической нагрузки является настоящей границей здесь. Это делает ZE подходящим для многих краевых и ответвленных приложений, но не для тяжелых плотных развертываний серверов.
Практическое правило
Выберите ZE, если вам нужен более легкий шкаф с гибкой установкой и более низкими логистическими затратами.
■4) Сценарии применения
Серия ZE наиболее подходит для краевых и распределенных развертываний, где загрузка оборудования умеренна, а простота установки имеет значение.узлы безопасности, и небольшие коммуникационные шкафы.
| Применение |
Типичная потребность |
Рекомендуемое направление работы Кабинета |
| Сайты краевой сети |
Компактные жилые дома с доступным обслуживанием |
Используйте практическую глубину и простое планирование входа кабеля |
| Телекоммуникационные комнаты |
Надежная поддержка оборудования для смешанной связи |
Приоритетное регулирование рельсов и доступ к дверям |
| Системы безопасности |
Простая, организованная установка оборудования |
Сосредоточение на доступе к панели и управляемой нагрузке |
| Узлы передачи данных |
Стандартная 19-дюймовая совместимость с более легкой конструкцией |
Выберите правильную высоту и глубину для будущего свободного места |
| Отделение / Распространение |
Экономическое внедрение и эффективность транспорта |
Воспользуйтесь возможностью доставки в плоской упаковке |
■5) Правила принятия решений / Инженеры
Ключевой вопрос выбора не в том, является ли ZE дешевле, чем более тяжелый шкаф. Настоящий вопрос заключается в том, действительно ли ваш проект нуждается в большем структурном отрыве, чем ZE предназначен для обеспечения.Для многих краевых сайтовОтвет - нет.
| Если ваш проект выглядит так |
Основная проблема |
Лучший выбор. |
Почему? |
| Отрасль или край с умеренной нагрузкой оборудования |
Эффективное использование |
Легкомоторный шкаф ZE |
Соответствует потребностям умеренной нагрузки и практического развертывания |
| Необходимо меньше грузов и более легкая распределенная доставка |
Логистика |
Транспортная модель в плоской упаковке |
Значительно сокращает объем отгрузки |
| Необходимо частое переднее доступа и видимой проверки оборудования |
Удобство обслуживания |
Входная дверь из закаленного стекла с открытием на 180° |
Улучшает доступность и видимость инспекций |
| Смешанные глубины устройств в одном шкафу |
Гибкость установки |
Регулируемые S-образные монтажные рельсы |
Лучше подходит для различной глубины оборудования |
| Тяжелые серверы, плотные батареи или оборудование большой массы |
Маржа нагрузки |
Проверьте более тяжелую платформу шкафа вместо этого |
300 кг статической нагрузки определяет пределы полезности ZE |
| Нужна широкая модель и будущее расширение кабеля |
Пространственное планирование |
Выберите семейства шириной 800 мм и более глубокие модели |
Улучшает гибкость установки и свободную мощность |
Инженерский путь.
ZE лучше всего работает, когда проект имеет умеренный вес, распределен по месту и чувствителен к стоимости грузов или развертывания.
Удаление покупателя
Используйте ZE, когда вы хотите самый низкий практический класс шкафа, который все еще дает стабильную структуру, регулируемую установку и совместимость стандартного аксессуара.
■6) Выбор модели и размера
Серия ZE предлагает широкие комбинации ширины, глубины и высоты от 18U до 47U. На практике выбор должен следовать трем проверкам: требуемое пространство в U, глубина оборудования,и обеспечивает ли ширина 600 мм или 800 мм надлежащий комфорт установки;.
| Диапазон U |
Ширина 600 мм Примеры |
Ширина 800 мм Примеры |
Типичное использование |
| 18U / 22U |
ZE6618 / ZE6818 / ZE6918 / ZE6018; ZE6622 / ZE6822 / ZE6922 / ZE6022 |
ZE8618 / ZE8818 / ZE8918 / ZE8018; ZE8622 / ZE8822 / ZE8922 / ZE8022 |
Компактные и средние участки |
| 27U / 32U |
ZE6627 / ZE6827 / ZE6927 / ZE6027; ZE6632 / ZE6832 / ZE6932 / ZE6032 |
ZE8627 / ZE8827 / ZE8927 / ZE8027; ZE8632 / ZE8832 / ZE8932 / ZE8032 |
Типичные отделения и коммуникационные помещения |
| 37U / 42U |
ZE6637 / ZE6837 / ZE6937 / ZE6037; ZE6642 / ZE6842 / ZE6042 / ZE6242 |
ZE8637 / ZE8837 / ZE8937 / ZE8037; ZE8642 / ZE8842 / ZE8042 / ZE8242 |
Большие краевые узлы и телекоммуникационные шкафы |
| 45U / 47U |
ZE6645 / ZE6845 / ZE6045 / ZE6245; ZE6647 / ZE6847 / ZE6047 / ZE6247 |
ZE8645 / ZE8845 / ZE8045 / ZE8245; ZE8647 / ZE8847 / ZE8047 / ZE8247 |
Высокие шкафы, где все еще приемлема конструкция для легкой работы |
Примечание о выборе
Стандартные цвета шкафа включают RAL 9004 и RAL 7035, с другими цветами доступны.и варианты поддонов.
■7) Стоимость, риск и поддержание
Платформа ZE в основном заключается в экономически эффективном развертывании.но только тогда, когда конструкция легкой работы все еще соответствует фактической нагрузке оборудования и схеме обслуживания на объекте.
| Область оценки |
Риск при неправильном применении |
Преимущество кабинета ZE |
Практический эффект |
| Стоимость проекта |
Перерасходы на более тяжелые класса шкафов |
Экономическое расположение для легкой эксплуатации |
Лучшее совпадение для распределенных развертываний, чувствительных к затратам |
| Логистика |
Высокий объем транспортировки и трение при развертывании |
Доставка в плоской упаковке сокращает объем отгрузки |
Улучшает эффективность грузовых перевозок для проектов на нескольких объектах |
| Доступ к техническому обслуживанию |
Медленное обслуживание и неудобный передний/задний доступ |
Открытие входной двери на 180° и съемные панели |
Ускоренный доступ на местах для монтажников и сервисных команд |
| Кабельное маршрутизация |
Непорядочное или неэффективное планирование ввода кабеля |
Верхний вход и регулируемый нижний вход |
Чищее установка в краевых условиях |
| Маржина нагрузки |
Использование ZE сверх предполагаемой массы оборудования |
Прозрачный порог статической нагрузки 300 кг |
Помогает определить, когда перейти на более тяжелую платформу |
| Гибкость жизненного цикла |
Несоответствие аксессуаров с течением времени |
Совместимость стандартного аксессуара с стойкой |
Сохраняет полезность платформы при умеренном изменении требований |
■8) Заключение
ZE Standing Network Cabinet - это практичный легкий корпус для краевых и распределенных развертываний.и более низкой структуры логистической модели сделать его полезным, где умеренная нагрузка оборудования и эффективное развертывание являются приоритетом.
Для более быстрого выбора, подтвердите шесть пунктов перед заказом: требуемая высота U, ширина шкафа, глубина шкафа, общий вес оборудования, направление входа кабеля и предпочтение доставки.Это скажет вам быстро, если ZE является правильным соответствием или если проект нуждается в более тяжелой серии шкафа.
