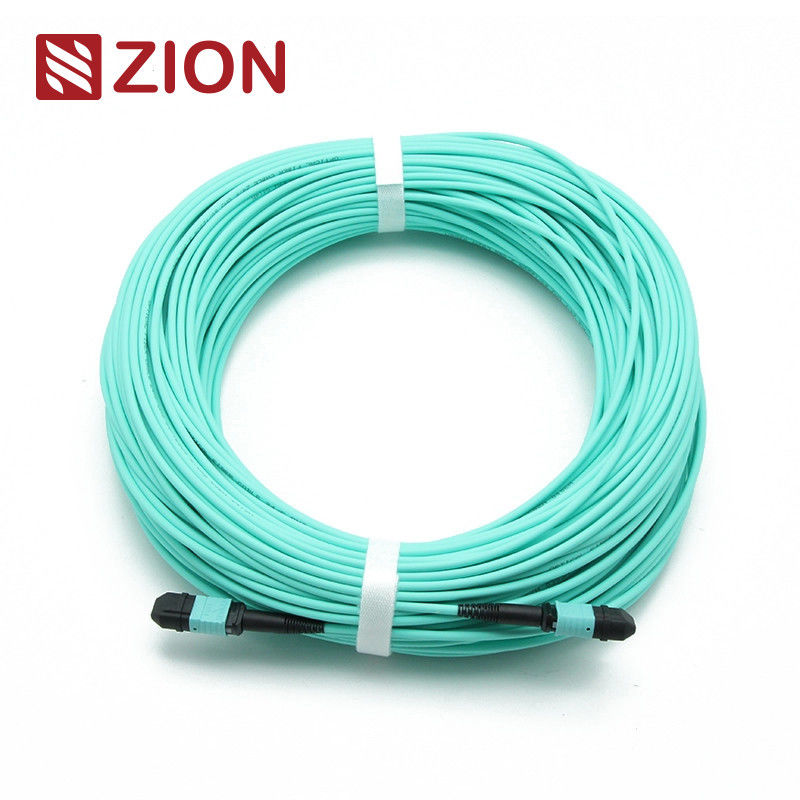

MPO Female to MPO Female OM3 3.0mm LSZH 24 волокна патч-корд
Патч-корд MPO Female to MPO Female OM3 3.0mm LSZH 24 волокна - это высокопроизводительное решение для оптоволокна высокой плотности, предназначенное для многомодовых (OM3) приложений. С 24 волокнами этот патч-корд поддерживает скорости 10G, 40G и 100G Ethernet, что делает его идеальным выбором для современных центров обработки данных. Он оснащен оболочкой LSZH 3.0 мм для обеспечения безопасности и соответствия строгим стандартам.
Основные характеристики
- Низкие вносимые потери: ≤0.6dB (Стандартные потери), ≤0.35dB (Сверхнизкие потери) для надежной работы
- Высокие обратные потери: ≥25dB для стабильной передачи данных
- Прочная конструкция: Рассчитан на более чем 500 циклов подключения с минимальной потерей сигнала (<0.3dB типично)
- Соответствие: Соответствует стандартам IEC-61754-7, Telcordia GR-1435-CORE и TIA-568-C
- Цветовая кодировка корпуса: Разъемы Aqua обеспечивают легкую идентификацию многомодового волокна OM3
- Гибкое развертывание: Поддерживает быстрое развертывание в магистральных кабелях, центрах обработки данных и средах с большим количеством волокон
Применения
- Центры обработки данных: Кабели высокой плотности для Ethernet 10G/40G/100G
- Корпоративные сети: Магистральные соединения между патч-панелями, кассетами и модулями
- Волокно до здания (FTTB): Эффективное подключение для многоэтажных зданий
- Оптическое оборудование: Внутренние соединения для приемопередатчиков, таких как QSFP+ и QSFP28
Технические характеристики
Тип разъема: MPO Female
Количество волокон: 24 волокна
Тип волокна: Многомодовое OM3 (Aqua)
Тип оболочки: 3.0 мм LSZH для соответствия требованиям пожарной безопасности
Рабочая температура: от -40°C до +85°C
Вносимые потери: Стандартные потери ≤0.6dB, Сверхнизкие потери ≤0.35dB
Обратные потери: ≥25dB
Правила именования и информация для подтверждения заказа
Push Pull Tab для Senko MPO
Чертеж патч-корда MPO-MPO 12F
Спецификации допуска по длине
| Общая длина (L) (м) |
Допуск по длине (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Три способа подключения для полярности MTP/MPO
Решение по полярности Base-24
Чтобы удовлетворить растущий спрос на более высокую пропускную способность, кабель MTP/MPO с 24 волокнами был представлен для облегчения перехода на сети 100G. Он удваивает плотность кабелей с 12 волокнами в том же пространстве, что уменьшает количество волокон, позволяет использовать меньше кабельных трасс и улучшает воздушный поток. Поддержание полярности кабелей MTP/MPO base-24 более сложно. OMC рекомендует магистральный кабель MTP/MPO типа A (ключ вверх к ключу вниз). С нашей кассетой типа A и типа AF патч-кабель A-to-A не требуется. Метод подключения показан ниже.
Горячие продукты Zion Communication
7236001 | ZCM1122HIA1X
MPO Female to MPO Female SM 3.0mm LSZH 12 волокон патч-корд
Идеально подходит для высокоскоростных одномодовых (SM) сетей, включая центры обработки данных 40G/100G и магистральные кабельные решения. Обладает низкими вносимыми потерями и высокими обратными потерями с соблюдением требований пожарной безопасности.
7236002 | ZCM1152HIA1X
MPO Female to MPO Female SM 3.0mm LSZH 24 волокна патч-корд
Предназначен для одномодовых соединений высокой плотности, поддерживающих Ethernet 10G, 40G и 100G, с оболочкой LSZH для безопасности.
7236003 | ZCM1127HLA1X
MPO Female to MPO Female OM3 3.0mm LSZH 12 волокон патч-корд
Обеспечивает высокоскоростные многомодовые (OM3) соединения, идеально подходящие для Ethernet 10G/40G/100G с низкими вносимыми потерями и высокой надежностью.
7236004 | ZCM1157HLA1X
MPO Female to MPO Female OM3 3.0mm LSZH 24 волокна патч-корд
Разработан для многомодовых (OM3) сетей высокой плотности, поддерживающих скорости до 100 Гбит/с, с оболочкой LSZH для соответствия требованиям пожарной безопасности.
7236005 | ZCM1128HMA1X
MPO Female to MPO Female OM4 3.0mm LSZH 12 волокон патч-корд
Предназначен для высокоскоростных многомодовых (OM4) приложений, включая Ethernet 40G/100G, с превосходной производительностью и соответствием требованиям безопасности.
7236006 | ZCM1158HMA1X
MPO Female to MPO Female OM4 3.0mm LSZH 24 волокна патч-корд
Обеспечивает низкие вносимые потери и надежную производительность для высокоскоростных многомодовых (OM4) приложений в плотных установках центров обработки данных.
Упаковка
Этот легко обрабатываемый и хорошо защищенный пакет оптоволоконного кабеля маркируется и отмечается OMC по умолчанию. Стандартные размеры коробок: 34×22×15 см; 44×34×24 см; 54×39×34 см. Выбор коробки зависит от количества. Доступна индивидуальная упаковка.
Услуги OEM/ODM
- Цвет кабеля, текст для печати, материал оболочки кабеля, цвет разъема
- Этикетка OEM, идентификационное кольцо, маркировка кабеля, дизайн коробки, транспортные маркировки
- Доступны различные уровни качества
