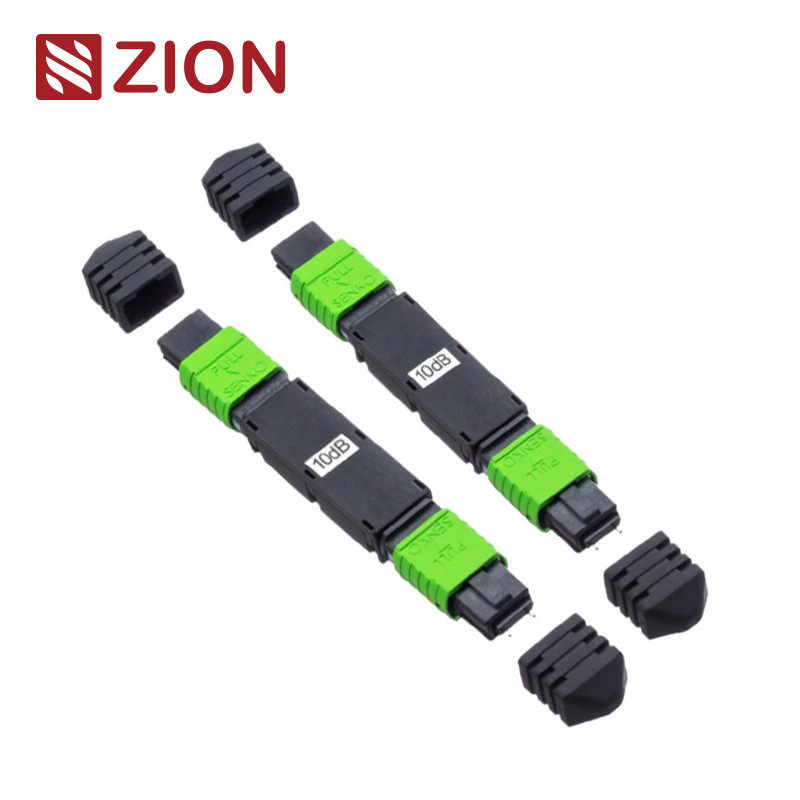

24F MPO Female Male Plug-In Фиксированный волоконно-оптический аттенюатор (1-20 дБ)
Код Zion:7236013
Описание Zion:8F MPO Female male Plug-in Фиксированный волоконно-оптический аттенюатор (1-20 дБ)
Фиксированные аттенюаторы типа «розетка-вилка» от OMC обеспечивают четкий контроль оптических сигналов как во встроенных, так и в дополнительных продуктах. В зависимости от проекта или потребности, фиксированные аттенюаторы могут ограничивать (ослаблять) количество света, проходящего через них, до точных уровней, требуемых вашим проектом или приложением. Эти точные уровни ослабления обеспечивают высокую точность работы.
Особенности продукта
- Постоянное ослабление для каждого волоконного канала
- Стандартный MPO (вилка) - MPO (розетка), простая установка в линию
- Низкое обратное отражение и вносимые потери
- Низкие поляризационно-зависимые потери (PDL)
- Стабильное ослабление, высокая надежность
- Экологическая стабильность
- Ферула без загрязнений и царапин
- Аттенюаторы для многомодового волокна доступны по запросу
- Доступное ослабление от 1 дБ до 20 дБ
- 100% тестирование на заводе
Применение аттенюаторов
Волоконно-оптический аттенюатор ZION COMMUNICATIONS - это разновидность оптического устройства, которое может уменьшать энергию оптического сигнала. Он используется для ослабления входной оптической мощности и предотвращения искажений, вызванных оптическим приемником из-за слишком сильной входной оптической мощности.
Волоконно-оптический аттенюатор, как разновидность оптического пассивного устройства, используется для отладки характеристик оптической мощности, отладки и калибровки оптических волоконных приборов в системе оптической связи, а также для ослабления сигнала оптического волокна. Продукт изготовлен из ослабляющего волокна, легированного ионами металла, которое может регулировать оптическую мощность до требуемого уровня.
Основные области применения:
- Системы CWDM и DWDM
- Сети центров обработки данных
- Системы CATV
- Испытательное оборудование
- Установки 40G/100G
Тип разъема: MPO
Аттенюатор MPO - это пассивный компонент, предназначенный для равномерного уменьшения мощности оптического сигнала для каждого волоконного канала в разъеме MPO без изменения фундаментальной формы сигнала. Этот аттенюатор идеально подходит для приложений 40/100G, параллельной оптической передачи и других приложений высокой плотности, использующих разъемы MPO. Аттенюатор MPO может значительно упростить проектирование сети, повысить эффективность установки и сэкономить место.
Сертификация и соответствие
- GR-326-CORE: Общие требования к одномодовым оптическим разъемам и сборкам перемычек
- GR-910-CORE: Общие требования к волоконно-оптическим аттенюаторам
- GR-63-CORE: Сетевое оборудование - Общие требования к системе зданий: Физическая защита
- ASTM B117: Стандартная практика эксплуатации аппарата соляного тумана (тумана)
- TIA-604: Стандартная процедура испытаний для волоконно-оптических компонентов
- Серия TIA-455: Стандартная процедура испытаний для волоконно-оптических компонентов
- IEC 60874-1: Разъемы для оптических волокон и кабелей, общий стандарт
- Серия IEC 61300: Устройства межсоединения оптических волокон и пассивные компоненты, основные процедуры испытаний и измерений
- RoHS: Директива об ограничении использования опасных веществ
Технические характеристики
- Параметр:MPO
- Рабочая длина волны:1310 и 1550 нм
- Диапазон ослабления:от 1 до 20 дБ
- Тип волокна:8,3/125 мкм OS2 Одномодовое
- Долговечность сопряжения:≥1000 циклов
- Максимальная оптическая входная мощность:200 мВт
- Допуск на ослабление:от 2 до 10 дБ: ±1 дБ и от 11 до 20 дБ: ±10% дБ
- Вибрация:10-55 Гц (2 часа)
- Рабочая температура:от -5°C до +85°C
- Температура хранения:от -40°C до +75°C
Линейка продуктов волоконно-оптических аттенюаторов Zion Communication
| Код Zion |
Код продукта |
Описание Zion |
| 7237001 | ZC11FXAADXX | LC APC Female to LC APC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237002 | ZC11FXBBDXX | LC UPC Female to LC UPC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237003 | ZC11FXCCDXX | SC APC Female to SC APC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237004 | ZC11FXDDDXX | SC UPC Female to SC UPC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237005 | ZC12FXEEDXX | ST APC Female to ST APC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237006 | ZC11FXFFDXX | ST UPC Female to ST UPC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237007 | ZC11FXGGDXX | FC APC Female to FC APC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237008 | ZC11FXHHDXX | FC UPC Female to FC UPC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237009 | ZC11FXIIDXX | MU APC Female to MU APC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237010 | ZC12FXJJDXX | MU UPC Female to MU UPC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237011 | ZC11FXKKDXX | E2000 APC Female to E2000 APC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237012 | ZC11FXLLDXX | E2000 UPC Female to E2000 UPC male Plug-in Фиксированный волоконно-оптический аттенюатор (1-25 дБ) |
| 7237013 | ZC12FXMMDXX | 8F MPO (розетка) to MPO (Вилка) Волоконно-оптический аттенюатор (1-20 дБ) |
| 7237014 | ZC11FXNNDXX | 12F MPO (розетка) to MPO (Вилка) Волоконно-оптический аттенюатор (1-20 дБ) |
| 7237015 | ZC11FXOODXX | 24F MPO (розетка) to MPO (Вилка) Волоконно-оптический аттенюатор (1-20 дБ) |
Информация об упаковке
Эта легко обрабатываемая и хорошо защищенная упаковка волоконно-оптического кабеля по умолчанию маркирована и помечена OMC. Стандартные размеры коробок: 34×22×15 см; 44×34×24 см; 54×39×34 см. Выбор коробки зависит от количества заказа. Доступна индивидуальная упаковка.
Услуги OEM/ODM
Фиксированные аттенюаторы LC Female to LC male от OMC доступны для SM UPC (1-25 дБ) и SM APC (1-25 дБ). ZION Communication имеет богатый опыт производства OEM/ODM-кейсов благодаря профессиональной команде R&D.
- Индивидуальный логотип
- Дизайн этикетки/полиэтиленового пакета/коробки
