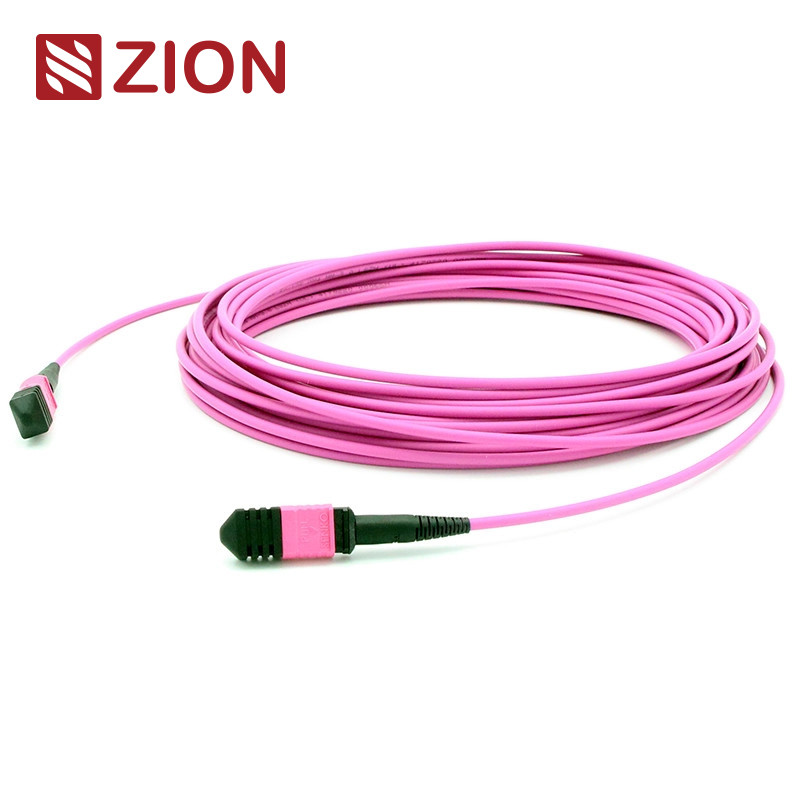

12-волоконный MPO Female - MPO Female OM4 3,0 мм LSZH патч-корд MPO
Патч-корд MPO высокой плотности с многомодовыми волокнами OM4 с разъемами MPO на обоих концах, предназначенный для надежных высокопроизводительных соединений в центрах обработки данных и оптоволоконных приложениях.
Информация о продукте
Zion Code: ZCM1128HMA1X
Обзор
Разъем MPO (Multi-Fiber Push On) — это многоволоконный разъем высокой плотности, обычно используемый в центрах обработки данных, для построения оптоволоконных соединений и внутренних соединений оптического оборудования для таких устройств, как оптические приемопередатчики (40G, 100G, QSFP+). Этот патч-корд поддерживает скорость передачи данных до 10G/40G/100G и идеально подходит для быстрого развертывания в средах высокой плотности.
Стандарты и соответствие
- Стандарты: IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C и JIS C5982
- Применение: Соответствует IEEE 802.3 (40G, 100G) и 10G Fiber Channel
Основные характеристики
- Низкие вносимые потери, высокие обратные потери для надежных соединений
- Многоволоконное соединение в сборках с 4, 8, 12 и 24 волокнами
- Прочная конструкция, поддерживающая как круглые, так и овальные типы кабелей
- Гибкая конструкция для массовой заделки и легкой замены
- Цветовая кодировка корпуса Aqua для многомодовых волокон OM4
Оптические характеристики
- Вносимые потери (MPO): Стандартные ≤0,6 дБ (макс.), ≤0,5 дБ (типичные); Сверхнизкие ≤0,35 дБ (макс.), ≤0,2 дБ (типичные)
- Обратные потери: ≥25 дБ для разъемов MPO
- Долговечность: изменение ≤0,3 дБ после 200 соединений
- Рабочая температура: от -40°C до +85°C
Применение
- Центры обработки данных: решения для кабелей высокой плотности
- Волокно до здания: эффективные магистральные соединения
- Внутреннее оптоволоконное оборудование: соединительные кассеты, патч-панели и прочные разветвители
Технические характеристики продукта
Push Pull Tab для Senko MPO
Чертеж патч-корда MPO-MPO 12F
Спецификации допуска по длине
| Общая длина (L) в метрах | Допуск по длине в см |
|---|
| 0 < L < 1 | +5/-0 |
| 1 < L < 10 | +10/-0 |
| 10 < L < 40 | +15/-0 |
| 40 < L | +0,5% x L/-0 |
Методы подключения полярности MPO
Соединение полярности A
Кабели MPO полярности A используют конструкцию «ключ вверх, ключ вниз», где положение 1 одного разъема соответствует положению 1 другого разъема. Требуются дуплексные патч-кабели A-B на одном конце и дуплексные патч-кабели A-A на другом конце.
Соединение полярности B
Кабели MTP полярности B используют конструкцию «ключ вверх, ключ вверх», где положение 1 одного разъема соответствует положению 12 другого разъема. Требуются дуплексные патч-кабели A-B на обоих концах.
Соединение полярности C
Кабели MPO полярности C используют конструкцию «ключ вверх, ключ вниз» с внутренним перекрещиванием волокон, в результате чего положение 1 одного разъема соответствует положению 2 другого разъема. Требуются дуплексные патч-кабели A-B на обоих концах.
Примечание: Тип полярности указан в правилах именования — полярность A, полярность B или полярность C.
Сопутствующие товары
| Изображение | Описание продукта | Категория |
|---|
| MPO Female - MPO Female SM 3,0 мм LSZH 12 волокон MPO патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MPO Female - MPO Female SM 3,0 мм LSZH 24 волокна MPO патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MPO Female - MPO Female OM3 3,0 мм LSZH 12 волокон MPO патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MPO Female - MPO Female OM3 3,0 мм LSZH 24 волокна MPO патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MPO Female - MPO Female OM4 3,0 мм LSZH 12 волокон MPO патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MPO Female - MPO Female OM4 3,0 мм LSZH 24 волокна MPO патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MTP Female - MTP Female SM 3,0 мм LSZH 12 волокон MTP патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MTP Female - MTP Female SM 3,0 мм LSZH 24 волокна MTP патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MTP Female - MTP Female OM3 3,0 мм LSZH 12 волокон MTP патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
| MTP Female - MTP Female OM3 3,0 мм LSZH 24 волокна MTP патч-корд, изготовленный на заказ, в метрах | Патч-корд MPO-MTP, MTP/MPO, оптические компоненты, оптические сети |
Упаковка
Этот пакет оптоволоконного кабеля хорошо защищен и маркирован OMC по умолчанию. Стандартные размеры коробок: 34×22×15 см; 44×34×24 см; 54×39×34 см. Выбор коробки зависит от количества. Доступна индивидуальная упаковка.
Услуги OEM/ODM
- Настройка цвета кабеля, печати и материала оболочки
- Варианты цвета разъема
- Этикетка OEM, идентификационное кольцо, этикетки для кабелей, дизайн коробки и транспортные маркировки
- Доступны различные уровни качества
