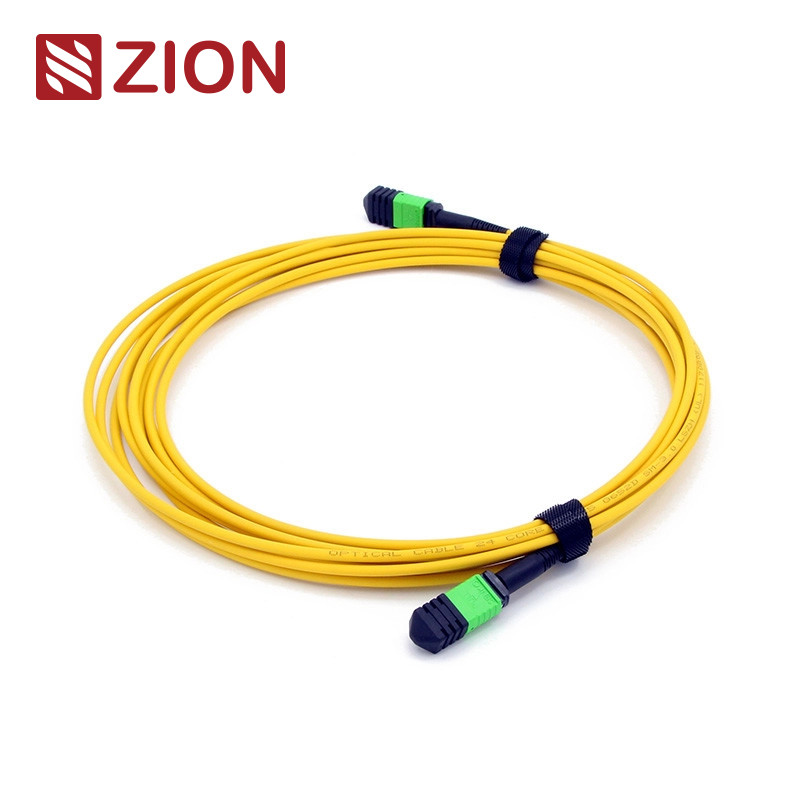

12 волокон MPO женский к MPO женский одномодный 3,0 мм LSZH MPO патч-шнур
Это...MPO-MPO 12F Плечистый шнурЭто высокопроизводительное, высокоплотное оптоволоконное решение, разработанное для современных сред центров обработки данных.и высокая потеря возврата для надежной высокоскоростной передачи данных.
Ключевые особенности
- Тип соединителя:MPO на обоих концах, соответствующая стандарту IEC 61754-7
- Количество волокон:12 волокон; также доступны в 24, 48, 72, 96 и 144 волокнах
- Кабельная пробка:Прочные 3,0 мм LSZH для обеспечения безопасности и соблюдения экологических требований
- Польские варианты:
- Однорежимный (SM) APC: ≤0,35 дБ (сверхнизкая потеря), ≥60 дБ потеря возврата
- Многорежимный (MM) ПК: ≤0,6 дБ потеря вставки, ≥35 дБ потеря возврата
- Прочность:Выдерживает до 200 спариваний с минимальными изменениями производительности
- Рабочая температура:-40°C до +85°C при различных условиях окружающей среды
- Кодированные по цвету корпуса для легкой идентификации типа волокна, полировки и класса соединителя
Заявления
- Центры обработки данных:Идеально подходит для высокой плотности магистральных кабелей, поддерживающих 10G, 40G и 100G Ethernet (например, 40G QSFP+ SR4, 100G QSFP28 SR4)
- Волокно в здание (FTTB):Для подключения оптических сетей внутри зданий
- Подключение оптического оборудования:Бесшовная интеграция с передатчиками, кассетами и панелями патча
Стандарты и соответствие
Соответствует стандартам IEC 61754-7, IEC 61755 и Telcordia GR-1435-CORE. Совместим с системой структурированного кабеля TIA-568-C и поддерживает требования IEEE 802.3 для 40G и 100G Ethernet.
Почему выбирать MPO-MPO пластыри?
- Упрощенное развертывание с помощью соединителей массового удаления
- Экономичный для высокоплотных установок с масштабируемостью
- Быстрая адаптация к изменениям типов разъемов с помощью модульных кассет
Правила присвоения наименований и информация о порядке подтверждения
Нажмите на вкладку " Вытащить " для Senko MPO
MPO-MPO 12F рисунок проволоки для пластырей из волокон
| Общая длина (L) |
Толерантность длины (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < л |
+0,5% x L/-0 |
Три метода подключения для поляризации MTP/MPO
Полярность - связь
Полярность A MPO кабели используют ключ вверх, ключ вниз дизайн. Положение 1 одного соединителя соответствует положению 1 другого соединителя без полярности перевернуть. При использовании полярности A MTP кабелей,Для обеспечения надлежащей передачи сигнала требуются A-B дуплексные пластыри на одном конце и A-A дуплексные пластыри на другом конце..
Связь полярности B
Полярность B MTP кабелей используют ключ вверх, ключ вверх дизайн. положение 1 одного разъема соответствует положению 12 другого разъема.позволяет волокну 1 передавать на волокно 12 (Rx1 к Tx1).
Связь полярности С
Полярность C MPO кабелей используют ключ вверх, ключ вниз дизайн с внутренней фибровой перекрестной конфигурации.переворачивание полярности для правильной передачи сигнала.
Примечание:Тип полярности указан в следующих правилах наименования: Полярность A, Полярность B, Полярность C.
Продукция Zion Communication MPO Fiber Patch Cord
7236001: MPO Женщина к MPO Женщина SM 3,0 мм LSZH 12 волокон Волоконно-оптический шнур
Высокопроизводительный 12-волоконный MPO женский патч-шнур для однорегулярных приложений.и 100G Ethernet-соединения.
7236002: MPO Женщина к MPO Женщина SM 3,0 мм LSZH 24 волокон Волоконно-оптический шнур
Этот 24-волоконный MPO женский патч-кабель предназначен для одномодных сетей, требующих высокоскоростной передачи данных в компактном виде.
7236003: MPO Женщина к MPO Женщина OM3 3,0 мм LSZH 12 волокон Волоконно-оптический пластырь шнур
12-волоконный MPO Female многомодный патч-шнур, предназначенный для сетей OM3, обеспечивающий оптимальную производительность для 40G/100G Ethernet.
7236004: MPO Женщина к MPO Женщина OM3 3,0 мм LSZH 24 волокна Волоконно-оптический пластырь
Этот 24-волоконный MPO Female OM3 патч-шнур обеспечивает высокую плотность подключения с надежной производительностью для мультимодных сетей.
7236005: MPO Женщина к MPO Женщина OM4 3,0 мм LSZH 12 волокон Волоконно-оптический шнур
Опыт низкой потери, высокая плотность подключения с этим 12-волоконный MPO женского OM4 патч кабеля предназначен для современных центров обработки данных.
7236006: MPO Женщина к MPO Женщина OM4 3,0 мм LSZH 24 волоконные волоконно-оптические пластыри
Этот 24-волоконный OM4 патч-шнур разработан для высокоскоростных мультимодных приложений.
7236007: МТП Женщина к МТП Женщина SM 3.0 мм LSZH 12 волокон Волоконно-оптический шнур
12-волоконный MTP женский одномодный патч-шнур с 3,0 мм LSZH-жакет для масштабируемой высокоскоростной связи.
7236008: МТП Женщина к МТП Женщина SM 3,0 мм LSZH 24 волокон Волоконно-оптический шнур
Этот 24-волоконный MTP женский патч-шнур идеально подходит для одномодных приложений, требующих высокой плотности соединений.
7236009: МТП Женщина к МТП Женщина OM3 3,0 мм LSZH 12 волокон Волоконно-оптический шнур
Надежный 12-волоконный MTP Female OM3 пластырь кабеля предназначен для мультимодных приложений с низкой потерей производительности.
7236010: МТП Женщина к МТП Женщина OM3 3,0 мм LSZH 24 волокна Волоконно-оптический пластырь
Этот 24-волоконный MTP Female OM3 патч-шнур поддерживает многомодовые приложения с высокой плотностью для 40G и 100G Ethernet.
7236011: МТП Женщина к МТП Женщина OM4 3,0 мм LSZH 12 волокон Волоконно-оптический пластырь шнур
Для сверхбыстрых мультимодных сетей этот 12-волоконный MTP Female OM4 патч-кабель обеспечивает высокую плотность, низкую потерю подключения.
7236012: МТП Женщина к МТП Женщина OM4 3,0 мм LSZH 24 волоконные волоконно-оптические пластыри
24-волоконный MTP женский OM4 патч-шнур, оптимизированный для мультимодных приложений в среде с высокой плотностью.
Опаковка
Этот легко обрабатываемый и хорошо защищенный пакет волоконно-оптического кабеля маркирован и помечен OMC по умолчанию.Выбор картона зависит от количества заказа- Услуги по упаковке.
OEM/ODM услуги
- Цвет кабеля, текст печати, материал кабельного покрытия, цвет разъема
- Оригинальное обозначение, идентификационное кольцо, обозначение кабеля, коробка, маркировка доставки
- Различные уровни качества
