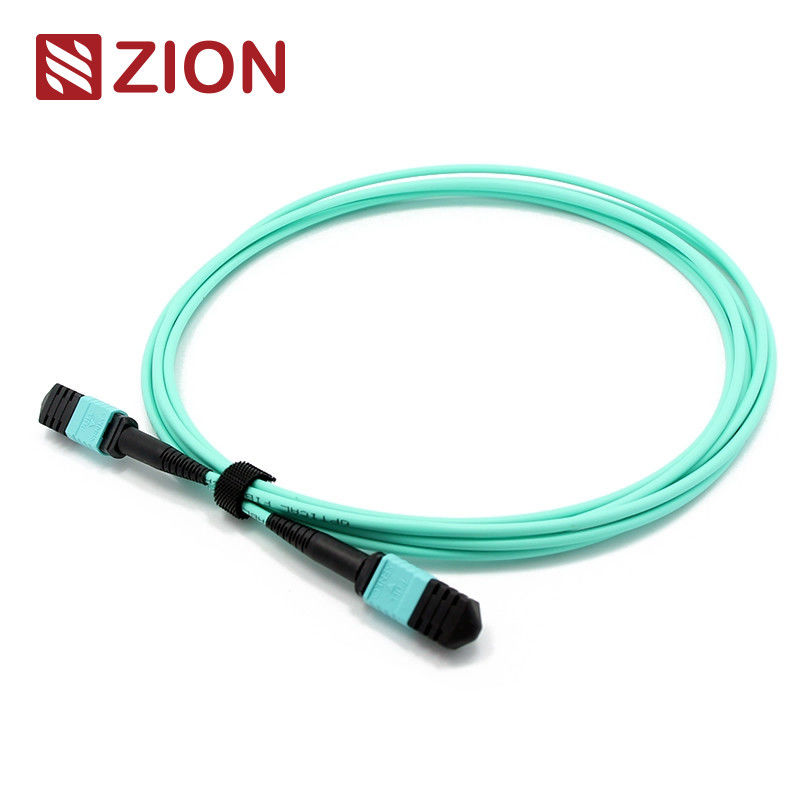

12 волокон MTP женский к MTP женский OM3 3,0 мм LSZH MTP патч шнур
Высокопроизводительный MTP Female to MTP Female OM3 3.0mm LSZH 12 Fibers MTP Patch Cord доступен в пользовательских длинах для центра обработки данных и высокоплотности волоконных приложений.
Идентификация продукта
Сионский код: ZCM2122HIA1X
Сион Описание: MTP Женщина к MTP Женщина SM 3.0mm LSZH 12 Волокна MTP Патч Шнур пользовательские счетчики
Обзор продукции
MTP-коннектор представляет собой многоволоконный тип подъемного разъема, предназначенный для применения в оптических волокнах с высокой плотностью.Система предварительного подключения высокой плотности волокна MTP в основном используется в среде центра обработки данных, приложения волокна в здании и внутренние соединения в оптическом приемопередатчике, поддерживающем технологии 40G, 100G и QSFP +.
Типы MTP-коннекторов различаются в соответствии с правилами IEC 61754-7 на основе числа ядра, пола (мужчина/женщина) и полярности (PC или APC).
Этот MTP-MTP 3.0mm LSZH Fiber Patch Cord соединяет модули MTP вместе как постоянное звено, поддерживающее скорости до 10/40/100Gbps решений центра обработки данных.или 144 волокон, эти кабели облегчают быстрое развертывание высокой плотности магистральных кабелей в центрах обработки данных и других средах с высоким уровнем волоконного доступа.
Кабель 12F MTP-MTP Fiber Patch Cord специально разработан для прямых соединений 40G QSFP+ SR4, 40G QSFP+ CSR4 и 100G QSFP28 SR4.
Промышленные стандарты
MPO одиночный режим
Ссылка: EIA/TIA-604-5
Подробная информация о корпусе: SM APC: зеленые разъемы + черный багажник (MTP с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (MTP с очень низкими потерями)
MPO мультимод
Ссылка: EIA/TIA-604-5
Подробности корпуса: OM1&OM2 ПК: бежевые разъемы + черный сапог
OM3&OM4 PC: Аква-коннекторы+черный сапог
ОМ3 и ОМ4 ПК: Heather Violet соединители + черный сапог
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) соответствие
- Структурированная проводка по ТИА-568-С
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G IEEE 802.3
Оптические спецификации
Потеря вставки (MPO) ((IEC 61300-3-34)
Однорежимный (APC 8-градусный полированный): Стандартная потеря: ≤0,75dB ((макс.), ≤0,50dB ((типичный); Сверхнизкая потеря: ≤0,35dB ((макс.), ≤0,20dB ((типичный)
Мультимод (PC Flat Polish): Стандартная потеря: ≤0,6dB (макс.), ≤0,50 (типичная); Сверхнизкая потеря: ≤0,35dB (макс.), ≤0,20dB (типичная)
Потеря вставки (LC/SC/FC/ST) ((IEC 61300-3-6)
Однорежимный режим (APC 8-градусный полированный): ≤0,3dB
Мультимод (PC Flat Polish): ≤ 0,3 дБ
Убытки по возврату (MPO)
Однорежимный режим (APC с полировкой на 8 градусов): ≥ 60 дБ
Мультимод (PC Flat Polish): ≥ 25 дБ
Дополнительные спецификации
- Прочность: <0,3 дБ типичное изменение (200 спариваний)
- Заменяемость: ≤ 0,2 дБ
- Испытание на вставку-втягивание: 500 раз, IL<0,5 дБ
- Прочность на протяжении: > 70N
- Время подключения: > 600
- Рабочая температура: от -40°C до +85°C
Ключевые особенности
- Низкие потери вставки, высокие потери возврата
- Многоволоконный соединитель на базе MT, 4,8,12 и 24 конца соединителя волокна
- Экономическое решение для массового уничтожения волокон
- Предназначен для применения SM и MM с низкой и стандартной потерями
- Кабели с крутыми кабелями, овальными кабелями и пустыми лентами
- Кодированные по цвету корпуса для легкой идентификации типа волокна
- Отличная повторяемость и обменность
Заявления
12F MPO-LC/SC/FC/ST Кабели прямой подвески предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и центров обработки данных высокой плотности. Оптимизированы для приложений 10/40/100G для центров обработки данных высокой плотности.
Все соединители MPO OMC поставляются от Senko/Nissin/Sumitomo.
- Окружения центров обработки данных с высокой плотностью
- Установки по передаче волокон в здания
- Применение внутренних соединителей в оборудовании для волоконных волокон
Спецификации допустимой длины
| Общая длина (L) |
Толерантность длины (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < л |
+0,5% x L/-0 |
Сопутствующие продукты
ZCM1122HIA1: MPO Женщина к MPO Женщина SM 3,0 мм LSZH 12 волокон MPO пластырь шнур
ZCM1152HIA1: MPO Женщина к MPO Женщина SM 3,0 мм LSZH 24 волокна MPO пластырь шнур
ZCM1127HLA1: MPO Женщина к MPO Женщина OM3 3,0 мм LSZH 12 волокон MPO пластырь шнур
ZCM1157HLA1: MPO Женщина к MPO Женщина OM3 3,0 мм LSZH 24 волокна MPO пластырь шнур
ZCM1128HMA1: MPO Женщина к MPO Женщина OM4 3,0 мм LSZH 12 волокон MPO пластырь шнур
ZCM1158HMA1: MPO Женщина к MPO Женщина OM4 3,0 мм LSZH 24 волокна MPO пластырь шнур
Упаковка и настройка
Стандартная упаковка включает в себя хорошо защищенные волоконно-оптические кабели с маркировкой и маркировкой OMC. Доступные размеры картонных коробок: 34×22×15 см, 44×34×24 см, 54×39×34 см. Напросительная упаковка доступна по запросу.
Доступные услуги OEM/ODM, включая:
- Цвета кабелей, печать и материалы для куртки
- Маркировка OEM, идентификационные кольца и этикетки кабелей
