Сионский код и описание
Сионский кодекс: ZCM1121HXA1

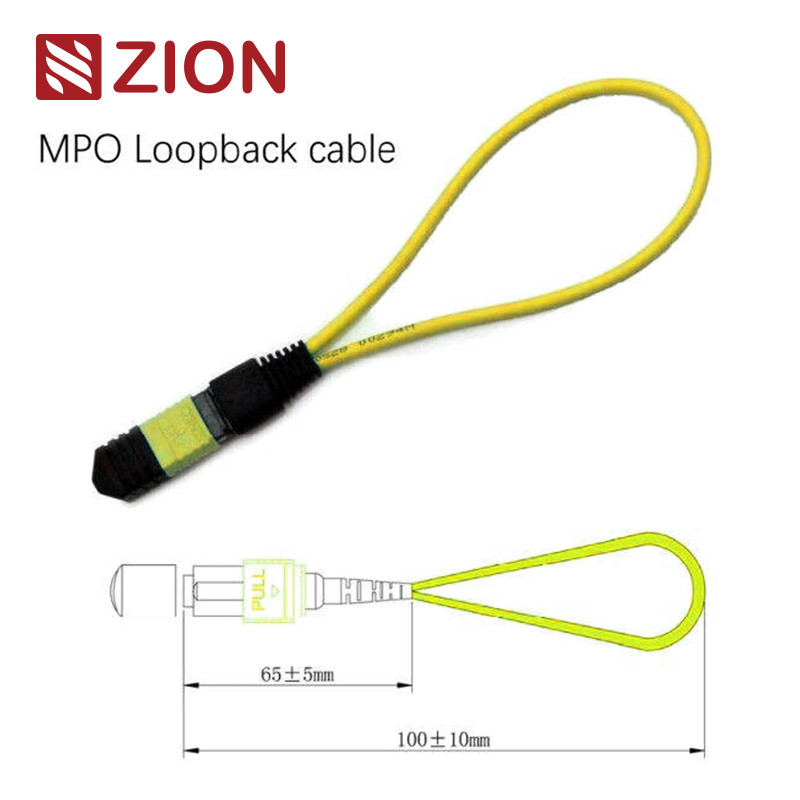

Описание Сиона: 12F MPO SM Fiber Optic Loopback Module/Cable
Кружка MPO содержит переходную линию MPO в LOOPBACK и помещает оба конца волокна в разъединитель MPO, чтобы достичь пути света в том же разъединителе.Способность пуска и чувствительность приема устройства, особенно в сетевой связи 40/100G,может находить различные потенциальные явления, возвращая сигналы для достижения эффективного тестирования и оценки одного компонента или интерфейса в волоконно-волоконной сети.
Существует много конфигураций оптических волоконных цепей, которые могут вмещать 8-ядерный, 12-ядерный и 24-ядерный MPO-коннектор и несколько конфигураций волоконных волокон для адаптации к порту в испытании.Модуль 8F MPO Fiber Loopback позволяет проверять и тестировать приемопередатчики с интерфейсом MPO 40GBASE-SR4/CSR4 QSFP+. 12F MPO Fiber Loopback Module позволяет проверять и тестировать приемопередатчики, оснащенные интерфейсом MPO 40GBASESR4 QSFP+ или 100GBASE-SR4 устройств.24F MPO Fiber Loopback Module позволяет проверять и тестировать приемопередатчики с интерфейсом MPO ¥ 100GBASESR10 CXP/CFP устройства.
Модули MPO Loopback обеспечивают циклный сигнал для тестирования функций передачи и приема.Loopbacks построены для связывания позиций передатчиков (TX) и приемников (RX) интерфейсов передатчиков MPO. MPO-обратные замыкания могут облегчить и ускорить IL-тестирование сегментов оптических сетей путем подключения их к MPO-трубовым/пач-проводам.
OMC предлагает линейку MPO оптоволоконных сборов для сжигания и тестирования компонентов и систем сети MPO.Эти MPO Loopback Assemblies используются для эффективного тестирования способности передатчика и чувствительности приемника сетевого оборудованияОни упакованы в компактный корпус для максимальной плотности, доступной для этих приложений.
Коннекторы промышленный стандарт
MPO одиночный режимСсылка:IEC 61754-7
MPO одиночный режимПодробная информация о жилье:SM APC: зеленые разъемы + черный багажник (MPO с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (Super low loss MPO)
MPO мультимодСсылка:IEC 61754-7
MPO мультимодПодробная информация о жилье:OM1&OM2 PC: бежевые разъемы + черный сапог (Standard Loss MPO)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартная потеря MPO)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G IEEE 802.3
Подробная информация о материале
Оптические спецификации
Предмет: Параметр
Тип волокна: одномодный
Диаметр волокна: 9/125um
Потеря вставки: SM ((G657A1) < 1,0 дБ
Потеря возврата: SM>50dB
Испытание вставки-вытягивания: 500 раз, IL<0,5 дБ
Температура работы: -40°C ~ +80°C
Испытание оптического волокна с обратной связью
Обычно, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkЧто касается оптических волокон, то для проверки надежности устройства используются оптические петли.Использование волоконно-оптического кабеля или волоконно-оптического модуля для передачи данных, сигнал, излучаемый устройством, перемещается из передающего (Tx) конца активного компонента обратно в принимающий (Rx) конец того же компонента.
Применение
Когда дело доходит до практического применения, оптоволоконный тест часто используется для проверки оптоволоконных приемопередатчиков.Поскольку передатчик имеет два порта для приема и передачи светового сигналаТаким образом, испытание оптоволоконной петли является наиболее удобным способом для технического обслуживания передатчика.Процесс тестирования происходит путем маршрутизации лазерного сигнала от порта передатчика обратно в порт приемникаЗатем передаваемый шаблон сравнивается с полученным шаблоном, чтобы убедиться, что они идентичны и не имеют ошибок.
- Колоссованные с 40G или 100G MPO/MPO интерфейсными приемопередатчиками
- Loopback Module может использоваться для тестирования способности передачи и чувствительности приемника оборудования волоконно-оптической сети.
Правила именования и информация о подтверждении заказа:
Канал соединительного волокна
Полярность (положение канала)
Какую петлю выбрать для конкретного передатчика?
Выбор подходящей петли для волоконно-оптического приемопередатчика предполагает пониманиетип интерфейса,польский тип, итип кабеляНиже приведено краткое руководство по выбору широко используемых передатчиков.
Заключение
В этом посте обсуждаются конкретные варианты обратной передачи волокон для некоторых наиболее часто используемых волоконно-оптических приемопередатчиков.Мы также можем знать, как выбрать подходящую петлю для него, получив подробности о его тип интерфейса, физический контакт и тип кабеля.
Горячая MPO оптоволоконная петля Zion Communication
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module /Cable
- 7236014 ZCM1121HXA: 12F MPO SM Модуль/кабель с оптическими волокнами
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
- 7236016 ZCM1116HXA: 8F MPO OM3 Модуль/кабель оптического волокна
- 7236017 ZCM1126HXA: 12F MPO OM3 Модуль/кабель с оптическими волокнами
- 7236018 ZCM1146HXA: 24F MPO OM3 модуль/кабель с оптическими волокнами
- 7236019 ZCM1117HXA: 8F MPO OM4 Модуль/кабель с оптическими волокнами
- 7236020 ZCM1127HXA: 12F MPO OM4 Модуль/кабель оптического волокна
- 723602: ZCM1147HXA: 24F MPO OM4 Модуль/кабель оптоволоконной петли
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Модуль/кабель оптического волокна
- 7236026 ZCM2126HXA: 12F MTP OM3 Модуль/кабель оптического волокна
- 7236027 ZCM2146HXA: 24F MTP OM3 Модуль/кабель оптического волокна
- 7236028 ZCM2117HXA: 8F MTP OM4 Модуль/кабель оптического волокна
- 7236029 ZCM2127HXA: 12F MTP OM4 Модуль/кабель оптического волокна
- 7236030 ZCM2147HXA: 24F MTP OM4 Модуль/кабель оптического волокна
Опаковка
Этот легкодоступный и хорошо защищенный пакет волоконно-оптических кабелей был помечен и отмечен OMC как стандартный.
Стандартные пакеты: 34*22*15 см; 44*34*24 см; 54*39*34 см. Какой пакет использовать зависит от количества товаров.
Упаковку можно настроить.
OEM/ODM сервис для вас
- Цвет кабеля, слово для печати, материал кабельного покрытия, цвет разъема
- Оригинальное обозначение, идентификационное кольцо, обозначение кабеля,коробка, отметки доставки
- Разный уровень качества.
