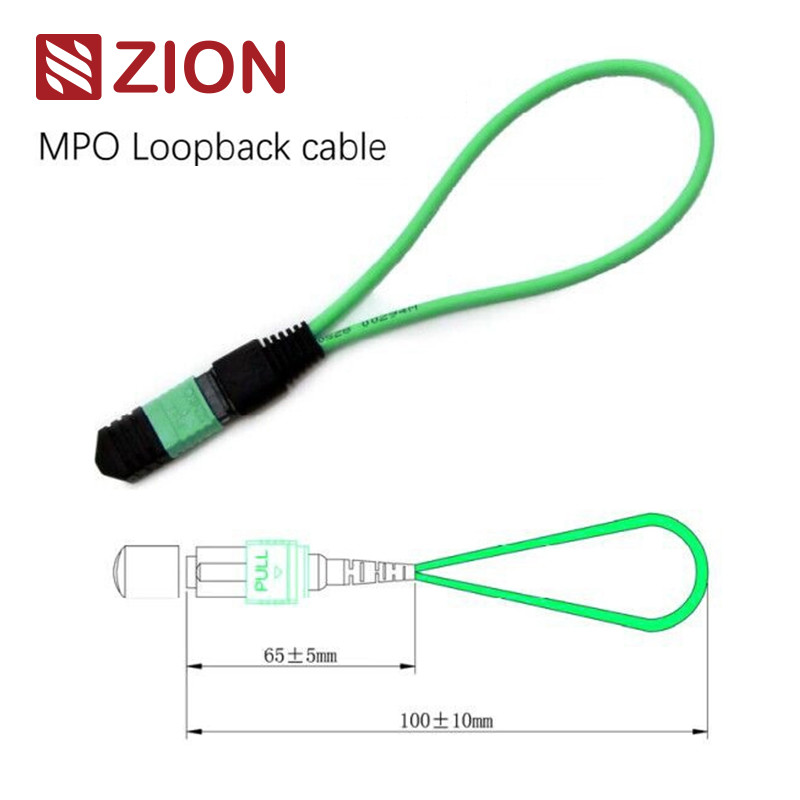

24-волоконный модуль закольцовки MPO одномодового оптоволокна для тестирования сетей 40/100G

Петля MPO содержит линии обратной связи MPO, перемыкающие волокна в конфигурации LOOPBACK, соединяя оба конца волокна в разъем MPO для создания полного светового пути в пределах одного и того же разъема. Это позволяет тестировать емкость запуска устройства и чувствительность приема, особенно в сетях связи 40/100G. Возвращая сигналы, он помогает выявлять различные потенциальные проблемы и способствует эффективному тестированию и оценке отдельных компонентов или интерфейсов в оптоволоконных сетях.

Доступные в нескольких конфигурациях, эти модули обратной связи поддерживают 8-ядерные, 12-ядерные и 24-ядерные разъемы MPO с различными конфигурациями волокон для адаптации к различным требованиям к тестовым портам.

• 8F MPO модуль обратной связи из оптоволокна: Проверяет и тестирует приемопередатчики с интерфейсом MPO - устройства 40GBASE-SR4/CSR4 QSFP+
• 12F MPO модуль обратной связи из оптоволокна: Проверяет и тестирует приемопередатчики с интерфейсом MPO - устройства 40GBASE-SR4 QSFP+ или 100GBASE-SR4
• 24F MPO модуль обратной связи из оптоволокна: Проверяет и тестирует приемопередатчики с интерфейсом MPO - устройства 100GBASE-SR10 CXP/CFP

Модули обратной связи MPO обеспечивают зацикленный сигнал для тестирования функций передачи и приема. Они широко используются в тестовых средах, особенно в параллельных оптических сетях 40G и 100G. Петли предназначены для соединения позиций приемопередатчиков (TX) и приемников (RX) интерфейсов приемопередатчиков MPO. Петли MPO облегчают и ускоряют тестирование IL сегментов оптической сети, подключая их к магистралям MPO и соединительным шнурам.

OMC предлагает полную линейку сборок обратной связи из оптоволокна MPO для приработки и тестирования сетевых компонентов и систем MPO. Эти сборки эффективно тестируют возможности передатчика и чувствительность приемника сетевого оборудования, удовлетворяя требованиям телекоммуникаций и передачи данных. Они упакованы в компактный корпус для максимальной плотности в этих приложениях.

• Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) соответствует структурированным кабелям в соответствии с TIA-568-C
• Соответствует 10G Fiber Channel
• Соответствует 40G и 100G IEEE 802.3

Тест обратной связи отправляет сигнал от устройства связи и возвращает его обратно на то же устройство, чтобы проверить правильность работы или устранить неполадки в дефектных сетевых узлах. Оптические петли проверяют эксплуатационную надежность устройств, направляя сигнал, излучаемый с передающего (Tx) конца активного компонента, обратно на принимающий (Rx) конец того же компонента, используя кабели или модули обратной связи из оптоволокна.

Тестирование обратной связи из оптоволокна обычно используется для проверки оптоволоконных приемопередатчиков. Поскольку приемопередатчики имеют отдельные порты для приема и передачи световых сигналов, тестирование этих портов необходимо для обслуживания. Процесс тестирования направляет лазерный сигнал от порта передатчика обратно к порту приемника, а затем сравнивает переданные и принятые шаблоны, чтобы убедиться, что они идентичны и безошибочны.

• Размещено совместно с приемопередатчиками интерфейса 40G или 100G MPO/MPO
• Используется для тестирования возможностей передачи и чувствительности приемника оборудования оптоволоконной сети

При выборе обратной связи для конкретного приемопередатчика учитывайте тип разъема, тип полировки и тип кабеля. Руководство по выбору часто используемых модулей приемопередатчиков приведено ниже.

Эти оптоволоконные кабели имеют легко обрабатываемую, хорошо защищенную упаковку, стандартно маркированную и помеченную OMC. Доступные размеры коробок: 34×22×15 см, 44×34×24 см и 54×39×34 см. Выбор коробки зависит от количества заказа. Доступны варианты индивидуальной упаковки.

• Цвет кабеля, печатный текст, материал оболочки кабеля, настройка цвета разъема
• Этикетка OEM, идентификационное кольцо, этикетки кабелей, коробки, транспортные маркировки
• Доступны различные уровни качества
