8 волокон MPO OM3 Волоконно-оптический модуль / кабель
Информация о продукте Zion
Сионский код:ZCM1116HXA1

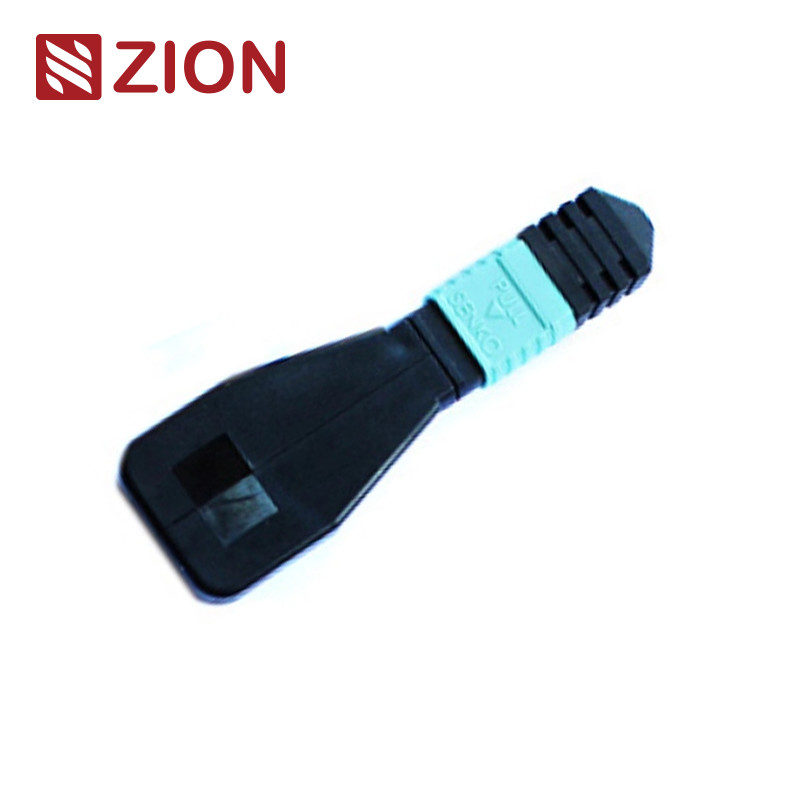

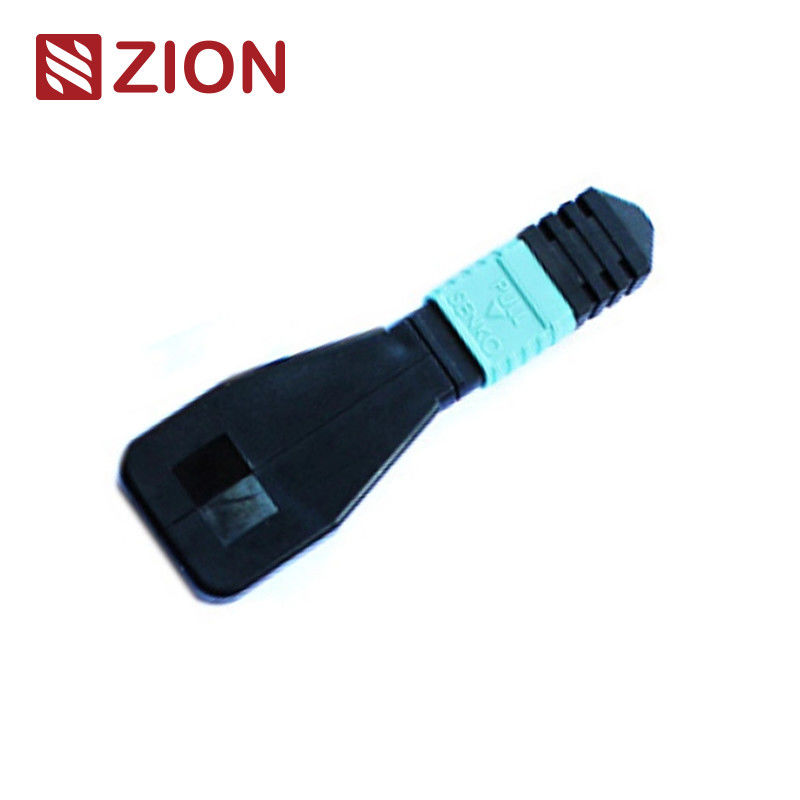

Описание:8F MPO OM3 Модуль/кабель оптического волокна
MPO loopback содержит MPO back ring jumping lines в конфигурации LOOPBACK,с обоими концами волокна, завершенных в соединителе MPO для создания полного светового пути в пределах того же соединителяЭто позволяет проверить мощность запуска устройства и чувствительность приема, особенно в сетевой связи 40/100G.позволяющие эффективное тестирование и оценку отдельных компонентов или интерфейсов в сетях волоконно-оптических сетей.
Оптические волокна доступны в нескольких конфигурациях, вмещающих 8-ядерные, 12-ядерные,и 24-ядерные MPO-коннекторы с различными конфигурациями волокон для адаптации к различным требованиям к испытательным портамМодуль 8F MPO Fiber Loopback проверяет и тестирует приемопередатчики с интерфейсами MPO, в частности устройства 40GBASE-SR4/CSR4 QSFP+.
Модули MPO Loopback обеспечивают цикл сигналов для тестирования функций передачи и приема. Они широко используются в среде тестирования, особенно в параллельных оптических сетях 40G и 100G.Loopbacks предназначены для связывания позиций передатчика (TX) и приемника (RX) интерфейсов передатчика MPO. MPO-обратные замыкания облегчают и ускоряют испытания потери вставки (IL) сегментов оптической сети при подключении к стволам MPO и патч-проводам.
Промышленные стандарты соединителей
Ссылка на MPO в одиночном режиме:IEC 61754-7
Подробная информация о помещении MPO:SM APC: зеленые разъемы + черный багажник (MPO стандартного убытка)
SM APC: Желтые разъемы + черный багажник (Super low loss MPO)
Ссылка MPO Multimode:IEC 61754-7
Подробная информация о многомодном корпусе MPO:OM1 и OM2 ПК: бежевые разъемы + черная загрузка (Standard Loss MPO)
OM3 & OM4 PC: Аква-коннекторы + черный сапог (Standard & Super low loss MPO)
OM3 & OM4 PC: Heather Violet соединители + черный загрузка (стандартные потери MPO)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G соответствуют стандарту IEEE 802.3
Оптические спецификации
| Тип волокна |
Мультимод |
| Диаметр волокна |
50/125 мм, 62.5/125 мм |
| Потеря вставки |
ММ < 1,0 дБ |
| Возвратные потери |
ММ > 25 дБ |
| Испытание вставки-вытягивания |
500 раз, IL < 0,5 дБ |
| Операционная температура |
-40°C до +80°C |
Испытание оптического волокна с обратной связью
Тест на обратную связь включает в себя отправку сигнала из устройства связи и повторное его отправление на то же устройство для проверки надлежащей функциональности или устранения неполадок в узлах сети.Для испытаний на оптическом волокне, оптические петли проверяют эксплуатационную надежность устройств.Сигнал, излучаемый устройством, перемещается от передающего (Tx) конца активного компонента обратно к получающему (Rx) концу того же компонента..
Заявления
12F MPO-LC/SC/FC/ST прямые кабели для решетки предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и приложений для высокой плотности центров обработки данных.Они оптимизированы для 10/40/100G среды высокой плотности центра обработки данных.
Все соединители MPO OMC поставляются от компании Senko/Nissin/Sumitomo.
- Приложения для ЦОД с высокой плотностью среды
- Волокна для строительных установок
- Применение внутренних соединителей в оборудовании для волоконных волокон
Правила присвоения имен и подтверждение порядка
Полярность (положение канала)
Руководство по выбору передатчика
При выборе петли для конкретных передатчиков следует учитывать тип разъема, тип полировки и совместимость типа кабеля.В следующих таблицах приведены рекомендации по выбору часто используемых модулей приемопередатчиков..
Заключение
В данном руководстве рассматриваются конкретные варианты обратной передачи волокон для наиболее часто используемых волоконно-оптических приемопередатчиков.подходящие петли могут быть выбраны, понимая их тип интерфейса, требования физического контакта и спецификации типа кабеля.
Сион Коммуникация Hot MPO Fiber Optic Loopback Продукты
7236013 ZCM1111HXA: 8F MPO SM Волоконно-оптический модуль / кабель
7236014 ZCM1121HXA: 12F MPO SM Модуль / кабель оптического волокна
7236015 ZCM1141HXA: 24F MPO SM Модуль / кабель оптического волокна
7236016 ZCM1116HXA: 8F MPO OM3 Волоконно-оптический модуль / кабель
7236017 ZCM1126HXA: 12F MPO OM3 Волоконно-оптический модуль / кабель
7236018 ZCM1146HXA: 24F MPO OM3 Волоконно-оптический модуль / кабель
7236019 ZCM1117HXA: 8F MPO OM4 Волоконно-оптический модуль / кабель
7236020 ZCM1127HXA: 12F MPO OM4 Волоконно-оптический модуль / кабель
7236021 ZCM1147HXA: 24F MPO OM4 Волоконно-оптический модуль / кабель
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Модуль / кабель
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Модуль / кабель
7236024 ZCM2141HXA: 24F MTP SM Модуль / кабель оптического волокна
7236025 ZCM2116HXA: 8F MTP OM3 Волоконно-оптический модуль / кабель
7236026 ZCM2126HXA: 12F MTP OM3 Волоконно-оптический модуль / кабель
7236027 ZCM2146HXA: 24F MTP OM3 Волоконно-оптический модуль / кабель
7236028 ZCM2117HXA: 8F MTP OM4 Волоконно-оптический модуль / кабель
7236029 ZCM2127HXA: 12F MTP OM4 Волоконно-оптический модуль / кабель
7236030 ZCM2147HXA: 24F MTP OM4 Волоконно-оптический модуль / кабель
Опаковка
Эти волоконно-оптические кабели упаковываются в легко обрабатываемую, хорошо защищенную упаковку, маркированную и помеченную OMC в качестве стандарта.Конкретная упаковка зависит от количества заказанного товара. Доступны варианты индивидуальной упаковки.
