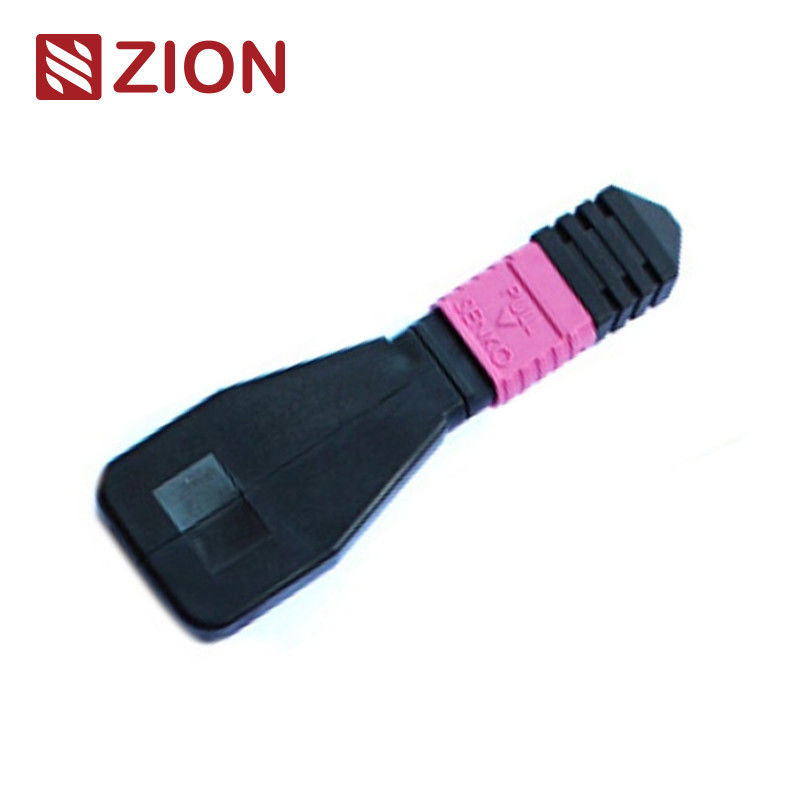

- 8-волоконный модуль MPO OM4 для обратной петли / кабель
- 8F MPO OM4 Fiber Optic Loopback Module/Cable предназначен для тестирования и проверки сетевого оборудования в высокоскоростных средах передачи данных.
Идентификация продукта
Zion Code:
ZCM1117HXA1
Описание Zion:12F MPO Fiber Loopback Module: Проверяет и тестирует приемопередатчики с интерфейсом MPO - устройства 40GBASESR4 QSFP+ или 100GBASE-SR4
Обратная петля MPO содержит разъемы MPO, которые закольцовывают оба конца волокна в одном и том же разъеме, создавая замкнутый оптический путь. Это позволяет тестировать емкость запуска устройства и чувствительность приема, особенно в сетях связи 40/100G. Возвращая сигналы к источнику, это помогает обнаружить различные сетевые явления и облегчает эффективное тестирование и оценку отдельных компонентов или интерфейсов в оптоволоконных сетях.
- Варианты конфигурации
- Оптические волоконные обратные петли доступны в нескольких конфигурациях для размещения 8-жильных, 12-жильных и 24-жильных разъемов MPO с различными конфигурациями волокон для соответствия требованиям тестового порта.
8F MPO Fiber Loopback Module: Проверяет и тестирует приемопередатчики с интерфейсом MPO - устройства 40GBASE-SR4/CSR4 QSFP+12F MPO Fiber Loopback Module: Проверяет и тестирует приемопередатчики с интерфейсом MPO - устройства 40GBASESR4 QSFP+ или 100GBASE-SR4
24F MPO Fiber Loopback Module: Проверяет и тестирует приемопередатчики с интерфейсом MPO - устройства 100GBASESR10 CXP/CFP
- Применение в тестировании
- Модули MPO Loopback обеспечивают закольцованные сигналы для тестирования функций передачи и приема. Они широко используются в тестовых средах, особенно в параллельных оптических сетях 40G и 100G. Обратные петли соединяют позиции приемопередатчиков (TX) и приемников (RX) интерфейсов приемопередатчиков MPO, облегчая и ускоряя тестирование потерь при вставке (IL) оптических сетевых сегментов при подключении к магистралям MPO и соединительным шнурам.
- Стандарты разъемов
Справка по MPO Singlemode:
IEC 61754-7
Детали корпуса MPO Singlemode:
SM APC: Зеленые разъемы + черная заглушка (MPO со стандартными потерями)
SM APC: Желтые разъемы + черная заглушка (MPO со сверхнизкими потерями)
Справка по MPO Multimode:
IEC 61754-7
| Детали корпуса MPO Multimode: | OM1 & OM2 PC: Бежевые разъемы + черная заглушка (MPO со стандартными потерями) |
|---|
| OM3 & OM4 PC: Голубые разъемы + черная заглушка (MPO со стандартными и сверхнизкими потерями) | OM3 & OM4 PC: Фиолетовые разъемы + черная заглушка (MPO со стандартными потерями) |
| Стандарты соответствия: | • Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) |
| • Структурированная кабельная система в соответствии с TIA-568-C | • Соответствует 10G Fiber Channel • 40G и 100G IEEE 802.3 |
| Детали материалов | Оптические характеристики |
| Параметр | СпецификацияТип волокна |
| Многомодовое | Диаметр волокна |
50/125 мкм, 62,5/125 мкм
Вносимые потери
MM
< 1,0 дБ
Обратные потери
- MM > 25 дБ
- Тест на вставку-вытягивание
- 500 раз, IL
< 0,5 дБ
Рабочая температура
-40℃ to +80℃
Тестирование оптоволоконной обратной петли
Тест обратной петли включает в себя отправку сигнала с устройства связи и его возврат обратно на то же устройство для проверки надлежащей функциональности или устранения неисправностей сетевых узлов. Оптические обратные петли проверяют эксплуатационную надежность устройств, закольцовывая сигнал, излучаемый с конца передачи (Tx), обратно на конец приема (Rx) того же компонента.
Приложения
Прямые кабели 12F MPO-LC/SC/FC/ST предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и приложений центров обработки данных высокой плотности. Оптимизированы для сред центров обработки данных высокой плотности 10/40/100G.
Все разъемы OMC MPO поставляются от Senko/Nissin/Sumitomo. Оптические патч-корды MPO представляют собой кабельные сборки высокой плотности, используемые в трех основных областях:
Приложения центров обработки данных с высокой плотностью
Установки оптоволокна в здание
Приложения внутренних разъемов в оптоволоконном оборудовании
Правила именования и подтверждение заказа
Разъем и канал волокна
Полярность (выравнивание каналов)
Руководство по выбору приемопередатчика
При выборе обратной петли для приемопередатчика учитывайте тип разъема, тип полировки и тип кабеля. В следующих таблицах приведены рекомендации по выбору для часто используемых модулей приемопередатчиков:
Заключение
Это руководство содержит конкретные варианты оптоволоконных обратных петель для часто используемых оптоволоконных приемопередатчиков. Для модулей приемопередатчиков, не упомянутых в списке, подходящие обратные петли можно выбрать, понимая требования к типу интерфейса, физическому контакту и типу кабеля.
Продукты Zion Communication для оптоволоконных обратных петель MPO
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module /Cable
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module /Cable
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module /Cable
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module /Cable
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module /Cable
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module /Cable
723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module /Cable
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module /Cable
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module /Cable
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module /Cable
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module /Cable
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module /Cable
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module /Cable
- Упаковка
Эти оптоволоконные кабели упакованы в легко обрабатываемую, хорошо защищенную упаковку, маркированную и помеченную OMC по умолчанию.
