Главная страница > Продукция> MPO MTP> 12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G

12 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing

12 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing

Основная информация

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50 шт.
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Лучшая цена Контакт

Подробная информация

Диаметр волокна:	50/125 мм, 62.5/125 мм	Вносимая потеря:	ММ<1,0 дБ
Возвратная потеря:	MM> 25 дБ	Испытание вставки-вытягивания:	500 раз, IL<0,5 дБ
Рабочая температура (°C):	-40°C ~ +80°C
Выделить:	12-волоконный модуль обратной связи MPO , Волоконно-оптический петлевой кабель OM4 , Тестирование сети 40/100G в сборе с обратной связью MPO

Характер продукции

.pd-heading { font-size: 18px !important; font-weight: bold; color: #2c3e50; margin: 20px 0 10px 0; padding-bottom: 5px; border-bottom: 1px solid #e0e0e0;}

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 0

.pd-subheading { font-size: 16px !important; font-weight: bold; color: #34495e; margin: 15px 0 8px 0;}

.pd-content { font-size: 14px !important; margin-bottom: 15px;}.pd-image { max-width: 100%; height: auto; margin: 15px 0; display: block;}
.pd-table { width: 100%; border-collapse: collapse; margin: 15px 0; font-size: 14px !important;}.pd-table th, .pd-table td { border: 1px solid #ddd; padding: 8px; text-align: left;}

.pd-table th { background-color: #f8f9fa; font-weight: bold;}

.pd-list { margin: 10px 0; padding-left: 20px;}

.pd-list li { margin-bottom: 5px; font-size: 14px !important;}

.pd-code { background-color: #f8f9fa; padding: 10px; border-left: 3px solid #3498db; margin: 10px 0; font-family: monospace;}

.pd-specs { margin: 15px 0;}Код Zion:
.pd-spec-item { font-weight: bold; width: 30%;}.pd-spec-value { width: 70%;}

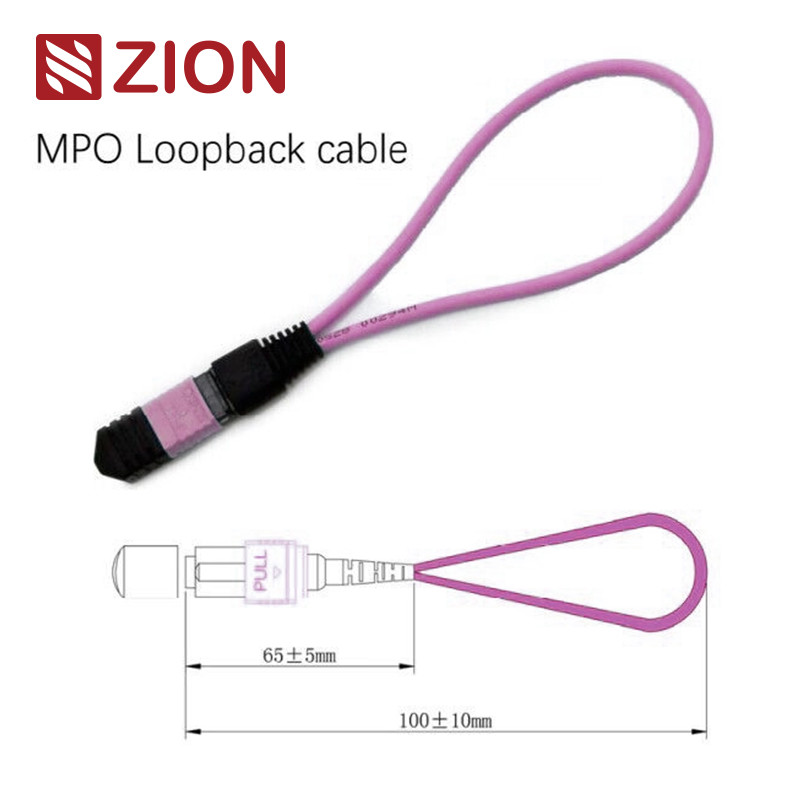

12-волоконный модуль/кабель MPO OM4 для обратной связи по оптическому волокну

Код и описание ZionКод Zion:
ZCM1127HXA1
Описание Zion:
12F MPO OM4 Модуль/кабель для обратной связи по оптическому волокну
Обратная связь MPO содержит линии обратной связи MPO в конфигурации LOOPBACK, при этом оба конца волокна оканчиваются разъемом MPO для создания светового пути в пределах одного и того же разъема. Это позволяет тестировать емкость запуска устройства и чувствительность приема, особенно в сетях связи 40/100G. Возвращая сигналы, это помогает выявлять различные потенциальные проблемы и обеспечивает эффективное тестирование и оценку отдельных компонентов или интерфейсов в оптоволоконных сетях.

Цепи обратной связи по оптическому волокну доступны в нескольких конфигурациях для размещения 8-жильных, 12-жильных и 24-жильных разъемов MPO с различными конфигурациями волокон для всестороннего тестирования портов. Модуль обратной связи по волокну 12F MPO специально позволяет проверять и тестировать приемопередатчики с интерфейсами MPO для устройств 40GBASE-SR4 QSFP+ или 100GBASE-SR4.
Модули обратной связи MPO обеспечивают зацикленный сигнал для тестирования функций передачи и приема. Они широко используются в тестовых средах, особенно в сетях параллельной оптики 40G и 100G. Обратные связи разработаны для соединения позиций приемопередатчиков (TX) и приемников (RX) интерфейсов приемопередатчиков MPO. Обратные связи MPO облегчают и ускоряют тестирование потерь при вставке (IL) сегментов оптической сети при подключении к магистралям MPO и соединительным шнурам.
Стандарт промышленного разъема

Справочник по одномодовому MPO:

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 1

IEC 61754-7

Детали корпуса одномодового MPO:

SM APC: Зеленые разъемы + черный загрузочный элемент (MPO со стандартными потерями)

SM APC: Желтые разъемы + черный загрузочный элемент (MPO со сверхнизкими потерями)

Справочник по многомодовому MPO:

IEC 61754-7

Детали корпуса многомодового MPO:

OM1&OM2 PC: Бежевые разъемы + черный загрузочный элемент (MPO со стандартными потерями)

OM3&OM4 PC: Голубые разъемы + черный загрузочный элемент (MPO со стандартными и сверхнизкими потерями)

OM3&OM4 PC: Фиолетовые разъемы + черный загрузочный элемент (MPO со стандартными потерями)

Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Соответствует структурированным кабельным системам в соответствии с TIA-568-C

Соответствует 10G Fiber Channel

40G и 100G IEEE 802.3

Детали материалов

Оптические характеристики

Тип волокна:

Многомодовое

Диаметр волокна:
50/125 мкм, 62,5/125 мкм
Вносимые потери:

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 2

MM＜1,0 дБ

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 3

Обратные потери:

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 4

MM＞25 дБ

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 5

Тест вставки-извлечения:

500 раз, IL＜0,5 дБ

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 6

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 7

Рабочая температура:

-40℃~ +80℃

Тестирование обратной связи по оптическому волокну

Тест обратной связи включает отправку сигнала с устройства связи и его возврат обратно на то же устройство для проверки надлежащей функциональности или устранения неисправностей сетевых узлов. Для тестирования обратной связи по оптическому волокну оптические обратные связи проверяют эксплуатационную надежность устройств. Используя кабели или модули обратной связи по оптическому волокну для передачи данных, сигнал, излучаемый устройством, зацикливается от конца передачи (Tx) обратно к концу приема (Rx) того же компонента.
Приложения
Кабели-перемычки 12F MPO-LC/SC/FC/ST предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и приложений центров обработки данных высокой плотности. Оптимизированы для требований центров обработки данных высокой плотности 10/40/100G.
Приложения центров обработки данных с высокой плотностью
Установки оптоволокна в здание
Приложения внутренних разъемов в оптоволоконном оборудовании
Правила именования и информация для подтверждения заказа
Разъем и Fiber Channel
Полярность (выравнивание каналов)
Руководство по выбору конкретных приемопередатчиков
При выборе обратной связи для тестирования приемопередатчика учитывайте тип разъема, тип полировки и совместимость типа кабеля. В следующих таблицах приведены рекомендации по выбору наиболее часто используемых модулей приемопередатчиков.
Заключение
В этом руководстве обсуждаются конкретные варианты обратной связи по волокну для наиболее часто используемых оптоволоконных приемопередатчиков. Для модулей приемопередатчиков, не упомянутых здесь, подходящие обратные связи можно выбрать, понимая тип их интерфейса, требования к физическому контакту и характеристики кабеля.
Горячие продукты Zion Communication для обратной связи по оптическому волокну MPO
7236013 ZCM1111HXA: 8F MPO SM Модуль/кабель для обратной связи по оптическому волокну
7236014 ZCM1121HXA: 12F MPO SM Модуль/кабель для обратной связи по оптическому волокну
7236015 ZCM1141HXA: 24F MPO SM Модуль/кабель для обратной связи по оптическому волокну
7236016 ZCM1116HXA: 8F MPO OM3 Модуль/кабель для обратной связи по оптическому волокну

7236017 ZCM1126HXA: 12F MPO OM3 Модуль/кабель для обратной связи по оптическому волокну

7236018 ZCM1146HXA: 24F MPO OM3 Модуль/кабель для обратной связи по оптическому волокну

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 8

7236019 ZCM1117HXA: 8F MPO OM4 Модуль/кабель для обратной связи по оптическому волокну

7236020 ZCM1127HXA: 12F MPO OM4 Модуль/кабель для обратной связи по оптическому волокну

7236021 ZCM1147HXA: 24F MPO OM4 Модуль/кабель для обратной связи по оптическому волокну
7236022 ZCM2111HXA: 8F MTP SM Модуль/кабель для обратной связи по оптическому волокну
7236023 ZCM2121HXA: 12F MTP SM Модуль/кабель для обратной связи по оптическому волокну

12 волокон MPO OM4 Волоконно-оптический модуль обратной связи для тестирования сетей 40/100G 9

7236024 ZCM2141HXA: 24F MTP SM Модуль/кабель для обратной связи по оптическому волокну
