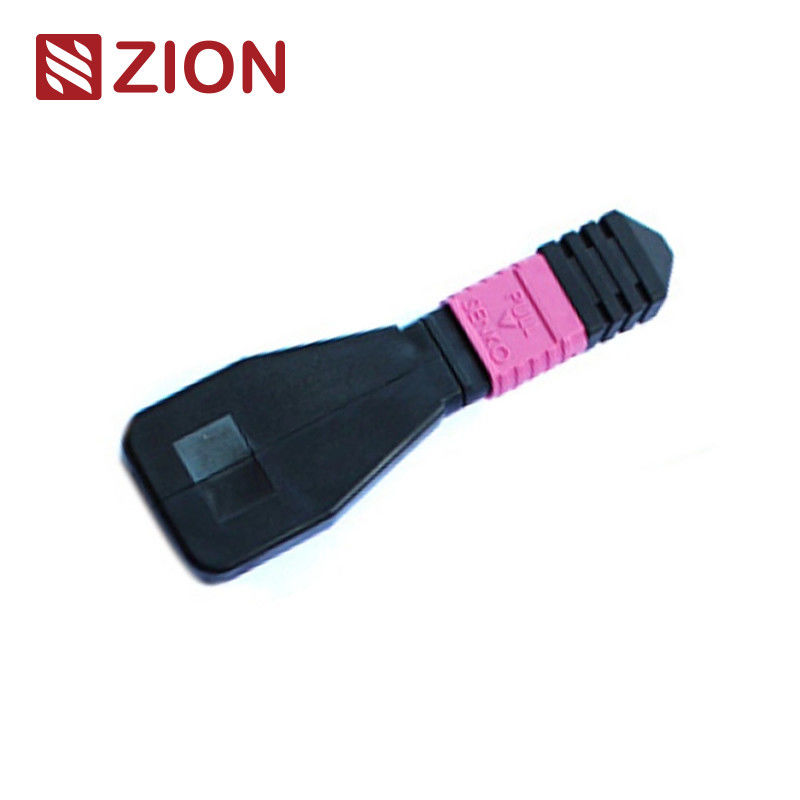

24 Волокна MPO OM4 Модуль / кабель оптического волокна
Высокопроизводительный модуль MPO OM4 с оптическими волокнами, предназначенный для тестирования и проверки сетевого оборудования в среде центра обработки данных 40G/100G.
Идентификация продукта
Сионский код:ZCM1117HXA1
Описание:Модуль 8F MPO OM4 с оптическими волокнами /кабель
Обзор продукции
MPO loopback содержит MPO back ring jumping lines в конфигурации LOOPBACK, соединяющие оба конца волокна в MPO соединитель для создания полного светового пути в пределах одного соединителя.Это позволяет всесторонне тестировать мощность запуска устройства и чувствительность приема, особенно в сетевой связи 40/100G.
Отправляя сигналы к источнику,эти петли эффективно определяют местоположение различных сетевых явлений и обеспечивают надежное тестирование и оценку отдельных компонентов или интерфейсов в сетях волоконно-оптических.
Варианты конфигурации
Доступен в нескольких конфигурациях оптоволоконных схем для размещения 8-ядерных, 12-ядерных и 24-ядерных MPO-коннекторов с различными конфигурациями волокон для соответствия конкретным требованиям испытательного порта.
- Модуль 8F MPO Fiber Loopback:Проверяет и тестирует передатчики с интерфейсом MPO - устройствами 40GBASE-SR4/CSR4 QSFP+
- Модуль 12F MPO Fiber Loopback:Проверяет и тестирует передатчики с интерфейсом MPO - устройствами 40GBASE-SR4 QSFP+ или 100GBASE-SR4
- Модуль 24F MPO Fiber Loopback:Проверяет и проверяет передатчики с интерфейсом MPO - 100GBASE-SR10 CXP/CFP устройства
Испытание приложений
Модули MPO Loopback обеспечивают цикл сигналов для тестирования как функций передачи, так и приема.
Loopbacks специально спроектированы для связывания позиций передатчиков (TX) и приемников (RX) интерфейсов MPO-передатчиков.Они облегчают и ускоряют тестирование потери вставки (IL) оптических сетевых сегментов путем подключения к стволам MPO и патч-проводам.
Стандарты соединителей
MPO одиночный режим
Ссылка:IEC 61754-7
Подробная информация о жилье:
- SM APC: зеленые разъемы + черный багажник (MPO стандартного убытка)
- SM APC: Желтые разъемы + черный багажник (Super low loss MPO)
MPO мультимод
Ссылка:IEC 61754-7
Подробная информация о жилье:
- OM1 и OM2 ПК: бежевые разъемы + черная загрузка (Standard Loss MPO)
- OM3 & OM4 PC: Аква-коннекторы + черный сапог (Standard & Super low loss MPO)
- OM3 & OM4 PC: Heather Violet соединители + черный загрузка (стандартные потери MPO)
Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) для структурированной кабельной связи по TIA-568-C
Соответствует стандарту 10G Fiber Channel
40G и 100G IEEE 802.3 Соответствует
Материалы Подробности
Оптические спецификации
| Параметр |
Спецификация |
| Тип волокна |
Мультимод |
| Диаметр волокна |
50/125 мм, 62.5/125 мм |
| Потеря вставки |
ММ < 1,0 дБ |
| Возвратные потери |
ММ > 25 дБ |
| Испытание вставки-вытягивания |
500 раз, IL < 0,5 дБ |
| Операционная температура |
-40°C до +80°C |
Испытание оптического волокна с обратной связью
Тест на обратную связь включает в себя отправку сигнала из устройства связи и повторное его отправление на то же устройство для проверки надлежащей функциональности или устранения неполадок в узлах сети.
Для испытаний оптоволоконного замыкания оптические замыкания проверяют эксплуатационную надежность устройств.Сигнал, излучаемый устройством, перемещается от передающего (Tx) конца активного компонента обратно к получающему (Rx) концу того же компонента..
Заявления
12F MPO-LC/SC/FC/ST прямые кабели для решетки предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и приложений для высокой плотности центров обработки данных.Оптимизирован для требований 10/40/100G высокой плотности центра обработки данных.
Все соединители MPO OMC поставляются от компании Senko/Nissin/Sumitomo.
- Приложения для ЦОД с высокой плотностью среды
- Волокна для строительных установок
- Применение внутренних соединителей в оборудовании для волоконных волокон
Правила присвоения имен и подтверждение порядка
Коннектор и волокнистый канал
Полярность (положение канала)
Руководство по выбору передатчика
При выборе петли для конкретных передатчиков следует учитывать тип разъема, тип полировки и совместимость типа кабеля.В следующих таблицах приведены рекомендации по выбору часто используемых модулей приемопередатчиков..
В данном руководстве рассматриваются конкретные варианты обратной передачи волокон для наиболее часто используемых волоконно-оптических приемников.выбор может быть определен путем изучения типа интерфейса, требования физического контакта и спецификации типа кабеля.
Сион Коммуникация Hot MPO Fiber Optic Loopback Продукты
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module /Cable
7236014 ZCM1121HXA: 12F MPO SM Волоконно-оптический модуль/кабель
7236015 ZCM1141HXA: 24F MPO SM Модуль/кабель оптоволоконной петли
7236016 ZCM1116HXA: 8F MPO OM3 Модуль/кабель оптоволоконной петли
7236017 ZCM1126HXA: 12F MPO OM3 Модуль/кабель оптического волокна
7236018 ZCM1146HXA: 24F MPO OM3 Модуль/кабель оптического волокна
7236019 ZCM1117HXA: 8F MPO OM4 Модуль/кабель с оптическими волокнами
7236020 ZCM1127HXA: 12F MPO OM4 Модуль/кабель оптического волокна
7236021 ZCM1147HXA: 24F MPO OM4 Модуль/кабель оптического волокна
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
7236025 ZCM2116HXA: 8F MTP OM3 Модуль/кабель оптического волокна
7236026 ZCM2126HXA: 12F MTP OM3 Модуль/кабель оптического волокна
7236027 ZCM2146HXA: 24F MTP OM3 Модуль/кабель оптического волокна
7236028 ZCM2117HXA: 8F MTP OM4 Модуль/кабель оптического волокна
7236029 ZCM2127HXA: 12F MTP OM4 Модуль/кабель оптического волокна
7236030 ZCM2147HXA: 24F MTP OM4 Модуль/кабель оптического волокна
Опаковка
Эти волоконно-оптические кабели упакованы в легко обрабатываемые, хорошо защищенные контейнеры, маркированные и помеченные OMC в качестве стандарта.
Стандартные пакеты:
- 34 × 22 × 15 см
- 44 × 34 × 24 см
- 54 × 39 × 34 см
Выбор картона зависит от количества заказа.
OEM/ODM услуги
Доступные варианты настройки, включая:
- Цвет кабеля, текст печати, материал кабельного покрытия, цвета разъемов
- Оригинальные этикетки, идентификационные кольца, этикетки для кабелей, коробки, марки доставки
- Различные уровни качества для удовлетворения конкретных требований
