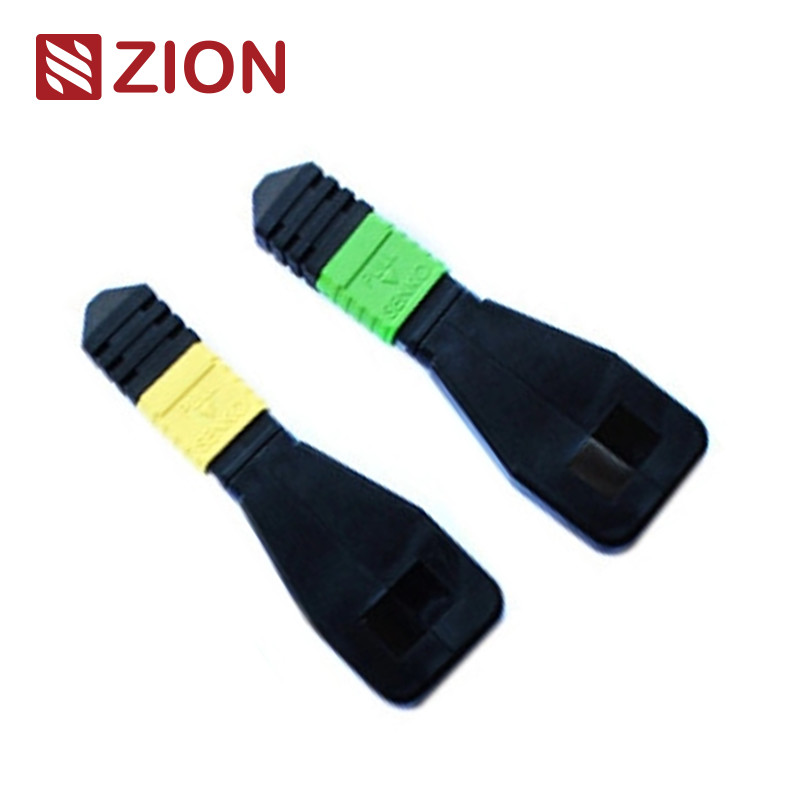

8 волокон MTP Модуль одномодного оптического волокна для тестирования сетей 40/100G

MTP loopback содержит MPO спинные кольцевые линии прыжков в конфигурации LOOPBACK,с обоими концами волокна, завершенных в соединителе MPO для создания полного светового пути в пределах того же соединителяЭта конструкция позволяет тестировать мощность запуска устройства и чувствительность приема, особенно в сетевых коммуникациях 40/100G.помогает выявлять различные потенциальные проблемы и облегчает эффективное тестирование и оценку отдельных компонентов или интерфейсов в сетях оптического волокна.

Доступен в нескольких конфигурациях оптических волоконных схем для размещения 8-ядерных, 12-ядерных и 24-ядерных MPO-коннекторов с различными конфигурациями волокон для комплексного тестирования портов:

• Модуль 8F MPO Fiber Loopback:Проверяет и тестирует передатчики с интерфейсом MPO - устройствами 40GBASE-SR4/CSR4 QSFP+
• Модуль 12F MPO Fiber Loopback:Проверяет и тестирует передатчики с интерфейсом MPO - устройствами 40GBASESR4 QSFP+ или 100GBASE-SR4
• Модуль 24F MPO Fiber Loopback:Проверяет и тестирует передатчики с интерфейсом MPO - 100GBASESR10 CXP/CFP устройства

Модули MTP Loopback обеспечивают цикл сигналов для тестирования функций передачи и приема. Широко используются в среде тестирования, особенно в параллельных оптических сетях 40 и 100G.Loopbacks спроектированы для связывания позиций передатчиков (TX) и приемников (RX) интерфейсов MPO-передатчиков. MPO-замыкания облегчают и ускоряют IL-тестирование сегментов оптической сети путем подключения их к стволам MPO и патч-проводам.

Ссылка на MPO в одиночном режиме:IEC 61754-7

Подробная информация о помещении MPO:

• SM APC: зеленые разъемы + черный багажник (MPO стандартного убытка)
• SM APC: Желтые разъемы + черный багажник (Super low loss MPO)

Ссылка MPO Multimode:IEC 61754-7

Подробная информация о многомодном корпусе MPO:

• OM1 и OM2 ПК: бежевые разъемы + черная загрузка (Standard Loss MPO)
• OM3 & OM4 PC: Аква-коннекторы + черный сапог (Standard & Super low loss MPO)
• OM3 & OM4 PC: Heather Violet соединители + черный загрузка (стандартные потери MPO)

• Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) соответствие
• Структурированная проводка по ТИА-568-С
• Соответствует стандарту 10G Fiber Channel
• 40G и 100G соответствуют стандарту IEEE 802.3

Тест на обратную связь включает в себя отправку сигнала из устройства связи и повторное его отправление на то же устройство для проверки надлежащей функциональности или устранения неполадок в узлах сети. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Обычно для проверки волоконно-оптических приемопередатчиков применяется испытание с обратной связью волоконно-оптических приемопередатчиков.Проверка этих портов необходима для обслуживания.Процесс тестирования направляет лазерный сигнал из порта передатчика обратно в порт приемника, затем сравнивает переданные и полученные шаблоны, чтобы убедиться, что они идентичны и без ошибок.

• Колоссованные с 40G или 100G MPO/MPO интерфейсными приемопередатчиками
• Используется для проверки способности передачи и чувствительности приемника оборудования сети волоконно-оптических сетей

При выборе петли для конкретных приемопередатчиков следует учитывать тип разъема, тип полировки и тип кабеля.

• 7236013 ZCM1111HXA: 8F MPO SM Волоконно-оптический модуль/кабель
• 7236014 ZCM1121HXA: 12F MPO SM Волоконно-оптический модуль/кабель
• 7236015 ZCM1141HXA: 24F MPO SM Волоконно-оптический модуль/кабель
• 7236016 ZCM1116HXA: 8F MPO OM3 Модуль/кабель с оптическими волокнами
• 7236017 ZCM1126HXA: 12F MPO OM3 Модуль/кабель оптического волокна
• 7236018 ZCM1146HXA: 24F MPO OM3 Модуль/кабель оптического волокна
• 7236019 ZCM1117HXA: 8F MPO OM4 Модуль/кабель оптического волокна
• 7236020 ZCM1127HXA: 12F MPO OM4 Модуль/кабель с оптическими волокнами
• 723602: ZCM1147HXA: 24F MPO OM4 Модуль/кабель оптического волокна
• 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
• 7236023 ZCM2121HXA: 12F MTP SM Модуль/кабель оптического волокна
• 7236024 ZCM2141HXA: 24F MTP SM Модуль/кабель оптического волокна
• 7236025 ZCM2116HXA: 8F MTP OM3 Модуль/кабель оптического волокна
• 7236026 ZCM2126HXA: 12F MTP OM3 Модуль/кабель оптического волокна
• 7236027 ZCM2146HXA: 24F MTP OM3 Модуль/кабель оптического волокна
• 7236028 ZCM2117HXA: 8F MTP OM4 Модуль/кабель оптического волокна
• 7236029 ZCM2127HXA: 12F MTP OM4 Волоконно-оптический модуль/кабель
• 7236030 ZCM2147HXA: 24F MTP OM4 Модуль/кабель оптического волокна

Наши волоконно-оптические кабели упаковываются в легко обрабатываемые, хорошо защищенные контейнеры, маркированные и помеченные OMC в качестве стандарта.Выбор картона зависит от количества заказа. Доступны варианты индивидуальной упаковки.

Мы предлагаем комплексные услуги OEM/ODM, включая:

• Цвет кабеля, текст печати, материал кабельного покрытия, цвета разъемов
• Оригинальные маркировки, идентификационные кольца, маркировки кабелей, коробки, маркировки доставки
• Различные уровни качества для удовлетворения конкретных требований
