12 Модуль/кабель одномодного MTP-волоконного оптического цикла
12F MTP SM Модуль/кабель с оптическим волокном
Сионский код:ZCM2121HXA1
Описание:12F MTP SM Модуль/кабель с оптическим волокном

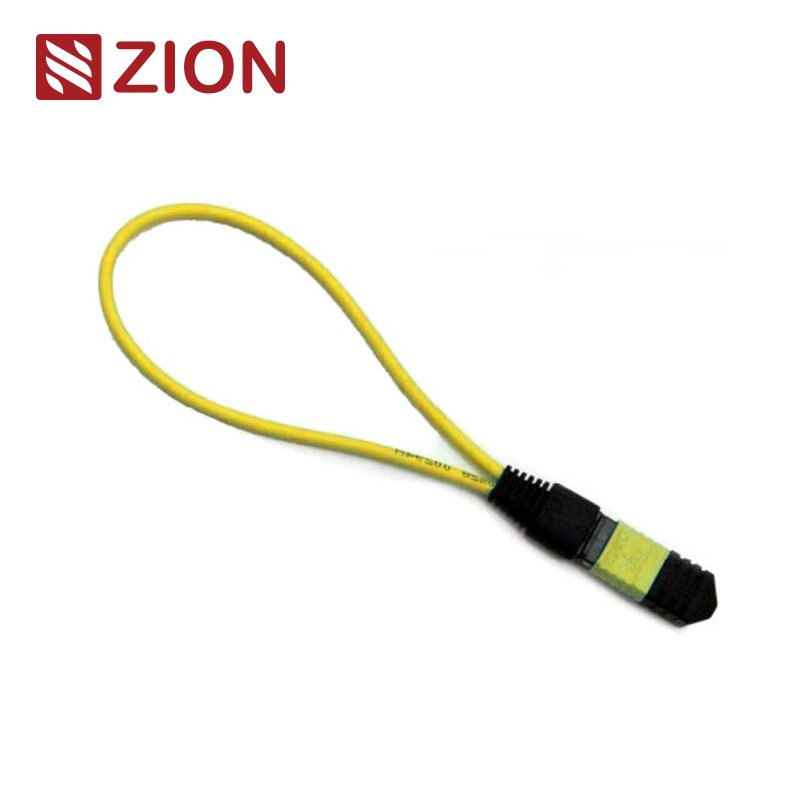

MTP loopback содержит MPO-волоконные прыжки, сконфигурированные в схеме loopback, причем оба конца волокна заканчиваются в MTP-коннекторе для создания оптического пути в пределах одного и того же коннектора.Эта конфигурация позволяет тестировать мощность запуска устройства и чувствительность приема, особенно в сетевой связи 40/100G.помогает выявлять различные потенциальные проблемы и облегчает эффективное тестирование и оценку отдельных компонентов или интерфейсов в сетях оптического волокна.
Доступны в нескольких конфигурациях, эти модули с петлей вмещают 8-ядерные, 12-ядерные и 24-ядерные MTP-коннекторы с различными конфигурациями волокон для соответствия требованиям испытательного порта.Модуль 12F MTP Fiber Loopback специально проверяет и тестирует приемопередатчики с интерфейсами MTP для устройств 40GBASE-SR4 QSFP+ или 100GBASE-SR4.
Модули MTP Loopback обеспечивают цикл сигналов для тестирования функций передачи и приема. Они широко используются в тестовых средах, особенно в параллельных оптических сетях 40G и 100G.Локомотивы соединяют позиции передатчика (TX) и приемника (RX) интерфейсов передатчика MTP, что облегчает и ускоряет испытания потерь вставки (IL) оптических сетевых сегментов при подключении к магистральным сетям MTP или патч-проводам.
Промышленные стандарты соединителей
Ссылка на MPO в одиночном режиме:IEC 61754-7
Подробная информация о помещении MPO:SM APC: зеленые разъемы + черный багажник (MPO с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (Super low loss MPO)
Ссылка MPO Multimode:IEC 61754-7
Подробная информация о многомодном корпусе MPO:OM1&OM2 PC: бежевые разъемы + черный сапог (Standard Loss MPO)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартная потеря MPO)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) соответствие
- Структурированная проводка по ТИА-568-С
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G соответствуют стандарту IEEE 802.3
Материалы Подробности
Оптические спецификации
| Параметр |
Спецификация |
| Тип волокна |
Мультимод |
| Диаметр волокна |
50/125 мм, 62.5/125 мм |
| Потеря вставки |
ММ<1,0 дБ |
| Возвратные потери |
MM> 25 дБ |
| Испытание вставки-вытягивания |
500 раз, IL<0,5 дБ |
| Операционная температура |
-40°C ~ +80°C |
Испытание оптического волокна с обратной связью
Тест на обратную связь включает в себя отправку сигнала из устройства связи и повторное его отправление на то же устройство для проверки надлежащей функциональности или устранения неполадок в узлах сети.Для испытаний на оптическом волокне, оптические петли проверяют эксплуатационную надежность устройств.Сигнал, излучаемый устройством, перемещается от передающего (Tx) конца активного компонента обратно к получающему (Rx) концу того же компонента..
Заявления
12F MPO-LC/SC/FC/ST прямые кабели для решетки предназначены для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и приложений для высокой плотности центров обработки данных.Оптимизирован для среды центра обработки данных высокой плотности 10/40/100G.
Все соединители MPO OMC поставляются от компании Senko/Nissin/Sumitomo.
- Окружения центров обработки данных с высокой плотностью
- Волокна для строительных применений
- Применение внутренних соединителей в оборудовании для волоконных волокон
Правила присвоения наименований и информация о порядке подтверждения
Коннектор и волокнистый канал
Полярность (положение канала)
Руководство по выбору конкретных приемопередатчиков
При выборе петли для передатчика следует учитывать тип разъема, тип полировки и тип кабеля.
Популярные MPO оптоволоконные петли Zion Communication
| Код продукции |
Описание |
| 7236013 ZCM1111HXA |
Модуль/кабель 8F MPO SM с оптическими волокнами |
| 7236014 ZCM1121HXA |
12F MPO SM Модуль/кабель оптического волокна |
| 7236015 ZCM1141HXA |
Модуль/кабель 24F MPO SM с оптическими волокнами |
| 7236016 ZCM1116HXA |
8F MPO OM3 модуль/кабель с оптическими волокнами |
| 7236017 ZCM1126HXA |
12F MPO OM3 модуль/кабель с оптическими волокнами |
| 7236018 ZCM1146HXA |
24F MPO OM3 модуль/кабель с оптическими волокнами |
| 7236019 ZCM1117HXA |
8F MPO OM4 модуль/кабель с оптическими волокнами |
| 7236020 ZCM1127HXA |
12F MPO OM4 модуль/кабель с оптическими волокнами |
| 7236021 ZCM1147HXA |
24F MPO OM4 модуль/кабель с оптическими волокнами |
| 7236022 ZCM2111HXA |
Модуль/кабель 8F MTP SM с оптическими волокнами |
| 7236023 ZCM2121HXA |
12F MTP SM Модуль/кабель с оптическим волокном |
| 7236024 ZCM2141HXA |
Модуль/кабель 24F MTP SM с оптическими волокнами |
| 7236025 ZCM2116HXA |
Модуль/кабель 8F MTP OM3 с оптическими волокнами |
| 7236026 ZCM2126HXA |
12F MTP OM3 Модуль/кабель оптического волокна |
| 7236027 ZCM2146HXA |
Модуль/кабель 24F MTP OM3 с оптическими волокнами |
| 7236028 ZCM2117HXA |
Модуль/кабель 8F MTP OM4 с оптическими волокнами |
| 7236029 ZCM2127HXA |
12F MTP OM4 модуль/кабель с оптическими волокнами |
| 7236030 ZCM2147HXA |
Модуль/кабель 24F MTP OM4 с оптическими волокнами |
Опаковка
Эти волоконно-оптические кабели упаковываются в легко обрабатываемую, хорошо защищенную упаковку, маркированную и помеченную OMC в качестве стандарта.Конкретная упаковка зависит от количества заказанного товара. Доступны варианты индивидуальной упаковки.
OEM/ODM услуги
Мы предлагаем комплексные услуги OEM/ODM, включая:
- Оригинальный цвет кабеля, печать и материал куртки
- Цвета соединителей по заказу
- Этикетки OEM, идентификационные кольца, этикетки кабелей, коробки и марки доставки
- Различные уровни качества для удовлетворения конкретных требований
