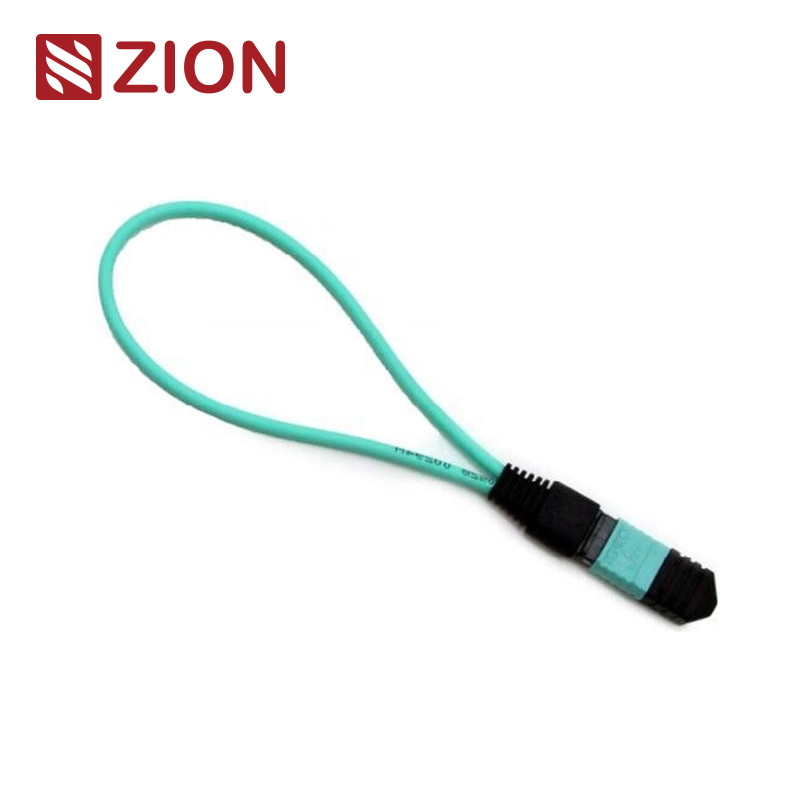

Петля MTP содержит линию кольца задней части MTP скача в LOOPBACK, и кладет оба конца волокна в соединитель MTP для того чтобы достигнуть светлого пути в таком же соединителе. Емкость старта и чувствительность получать прибора, особенно в связи системы 40/100G, могут обнаружить местонахождение различные потенциальные явления путем возвращающ сигналы достигнуть эффективные испытывать и оценки одиночные coMTPnent или интерфейса на сети волокна.
Много конфигураций цепи стекловолокна, которые могут приспособить 8 - ядр, 12 - ядров и 24 - соединитель ядра MTP и нескольких конфигураций волокна волокна, который нужно приспособиться к порту в модуле Loopback волокна test.8F MTP позволяют проверке и испытывать приемопередатчиков отличая интерфейсом MTP – прибора 40GBASE-SR4/CSR4 QSFP+. модуль Loopback волокна 12F MTP позволяет проверке и испытывать приемопередатчиков отличая интерфейсом MTP – приборами QSFP+ или 100GBASE-SR4 40GBASESR4. модуль Loopback волокна 24F MTP позволяет проверке и испытывать приемопередатчиков отличая интерфейсом MTP – приборами 100GBASESR10 CXP/CFP.
Модули Loopback MTP подают закрепленный петлей сигнал испытать для того чтобы передать и получающ функции. Он использовал широко внутри испытывая окружающая среда особенно внутри параллельные сети 40 и 100G оптики. Loopbacks построены для того чтобы соединить положения приемопередатчиков (TX) и приемников (RX) интерфейсов приемопередатчиков MTP. Loopbacks MTP могут облегчить и быстро пройти вверх по испытанию IL оптически этапов сетей путем соединять их с хоботами MTP/заплатой водит.
OMC предлагает линию собраний loopback оптического волокна MTP для ожог-в и испытывать coMTPnents и систем сети MTP. Эти собрания Loopback MTP использованы эффектно для того чтобы испытать возможность передатчика и чувствительность приемника сетевого оборудования, особенно для требований к телекоммуникаций и datacom. Они упакованы в компактном снабжении жилищем для самой высокой плотности доступной для этих применений.
Промышленный стандарт соединителей:
Соединитель
Ссылка
Расквартировывать детали
MTP однорежимное
EIA/TIA-604-5
SM APC: Зеленый ботинок connectors+black (стандартная потеря MTP) SM APC: Желтый ботинок connectors+black (супер малопотертое MTP)
встречает IEC стандартное IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) уступчивый составленный привязывать TIA-604-5 в TIA-568-C
канал волокна10G уступчивый
40G и 100G IEEE 802,3
Детали материала
Оптически спецификации:
Деталь
Параметр
Тип волокна
Мультимодный
Диаметр волокна
50/125um, 62.5/125um
Вносимая потеря
MM <1.0dB
Потеря возвращения
MM >25dB
тест Вставк-тяги
Выше 600 раз, IL <0.5dB
Температура деятельности
-40℃~+80℃
Испытывать Loopback оптического волокна:
Типично, тест loopback тест в котором сигнал отправлен от коммуникационного устройства и закрепил петлей - задний к прибору как путь определить действует ли он хорошо или как путь устранить неисправность неполноценный узел в сети. Как для loopback оптического волокна испытывая, оптически loopbacks использованы для проверки рабочей надежности прибора. Используя кабель loopback оптического волокна или модуль loopback оптического волокна для передачи данных, сигнал испущенный прибором закреплен петлей от передает конец (Tx) активного компонента назад получает конец (Rx) такого же компонента.
Применение:
Когда это прибывает в практическим применением, тест loopback оптического волокна часто использован для проверки приемопередатчиков оптического волокна. В виду того что приемопередатчик имеет 2 порта для получать и передавать светлый сигнал, необходимо испытать порты для того чтобы увидеть ли они все еще под деятельностью. Таким образом, тест loopback оптического волокна самый удобный путь для обслуживания приемопередатчика. Испытывая процесс путем направлять сигнал лазера от задней части порта передатчика к порту приемника. После этого переданная картина идет в сравнение с полученная картина для того чтобы убеждаться что они идентичны и не имеет никакую ошибку.
Collocated с приемопередатчиками интерфейса 40G или 100G MTP/MTP
модуль Loopbackможно использовать для испытывать возможность передачи и чувствительность приемника сетевого оборудования оптического волокна.
Называть данные по подтверждения Rules&Order:
Соединитель
Канал волокна
Полярность (выравнивание канала)
Что, который нужно выбрать для специфического приемопередатчика?
Принимая во внимание общие черты приемопередатчика и loopback, мы должны думать о типе соединителя, типе блеска, и типе кабеля выбирая loopback для приемопередатчика. Проводник выбора для некоторых главным образом используемых модулей приемопередатчика суммирован в следующих таблицах.
Таблица 1: Выборы Loopback для приемопередатчиков 10G SFP+
Этот столб обсуждает специфические выборы loopback волокна для некоторых наиболее обыкновенно используемых приемопередатчиков оптического волокна. Для других модулей приемопередатчика которые не упомянуты в этом столбе, мы можем также суметь как выбрать соответствующий loopback для его путем получать детали о своих типе интерфейса, физическом контакте и типе кабеля.
Loopback оптического волокна MPO связи Сион горячий
Код Сион
Описание Сион
7236013
ZCM1111HXA1
модуль /Cable Loopback оптического волокна 8F MPO SM
7236014
ZCM1121HXA1
модуль/кабель Loopback оптического волокна 12F MPO SM
7236015
ZCM1141HXA1
модуль /Cable Loopback оптического волокна 24F MPO SM
Пакет этого легко принятый и хорошо защищенный волокна оптического кабеля был обозначен и был отмечен OMC как дефолт. Стандартный размер коробки: см 34*22*15; см 44*34*24; см 54*39*34. Которая коробка, который нужно использовать зависит от Qty товаров. Упаковку можно подгонять.
Обслуживание OEM/ODM для вас
1. Цвет кабеля, печатая слово, материал куртки кабеля, цвет соединителя
2. Ярлык OEM, определяет кольцо, ярлык кабеля,коробку, грузя метки
Низкая вносимая потеря · Широкий диапазон пропуска · Высокий HDPE изоляции 1.02±0.05 mm канала · Высокая стабильность и доработанный надежностью полиэтилен · Эпоксидная смола свободная на оптически фольге ЛЮБИМЦА пути
Помещенный в стандартные keystone плита или пульт временных соединительных кабелей стены, учитывающ легкую и гибкую установку в разнообразие сетевые среды
