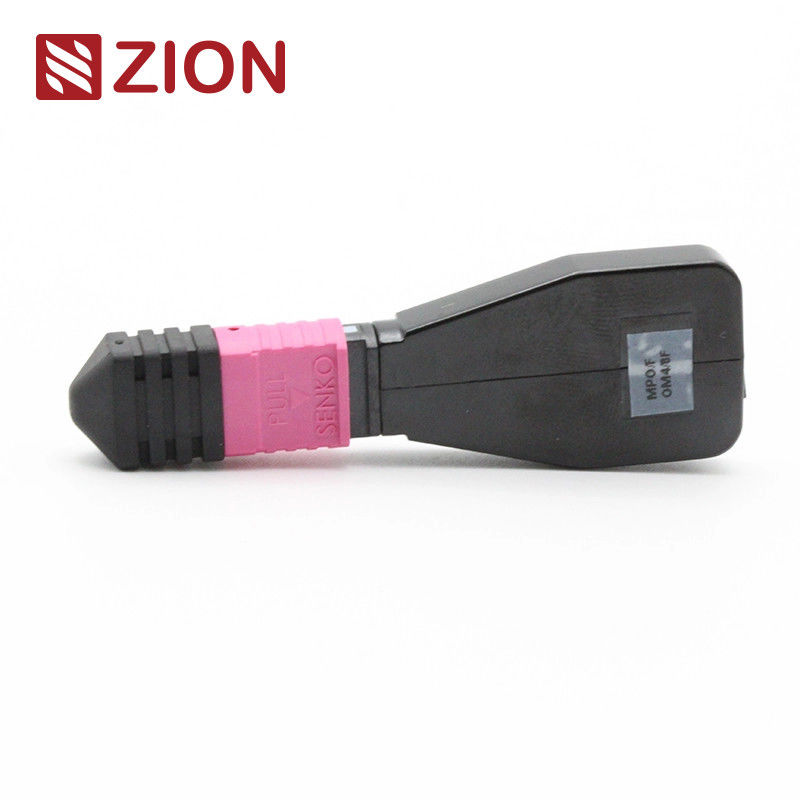

8 волокон MTP OM4 Модуль оптического волокна для тестирования сетей 40/100G

MTP-пупка содержит MTP-коннектор, который направляет оба конца волокна в один и тот же соединитель, создавая полную петлю светового пути.Это позволяет тестировать мощность запуска устройства и чувствительность приема, особенно в сетевой связи 40/100G.помогает определить местоположение различных сетевых явлений и позволяет эффективно тестировать и оценивать отдельные компоненты или интерфейсы в сетях волоконно-оптических сетей.

Доступен в нескольких конфигурациях для размещения 8-ядерных, 12-ядерных и 24-ядерных MTP-коннекторов с различными конфигурациями волокон для соответствия требованиям испытательного порта.Модуль 8F MTP Fiber Loopback специально проверяет и тестирует приемопередатчики с интерфейсами MTP для устройств QSFP+ 40GBASE-SR4/CSR4.

Модули MTP Loopback обеспечивают цикл сигналов для тестирования как функций передачи, так и приема. Они широко используются в среде тестирования, особенно в параллельных оптических сетях 40G и 100G. These loopbacks connect the Transmit (TX) and Receive (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.

Ссылка MTP на однорежимный режим:ОВОС/ТИА-604-5
Подробная информация о МТП-одномодном корпусе:
• SM APC: зеленые разъемы + черная загрузка (MTP с стандартными потерями)
• SM APC: Желтые разъемы + черный загрузчик (MTP с очень низкой потерью)

Ссылка MTP Multimode:ОВОС/ТИА-604-5
Подробная информация о мультимодном корпусе MTP:
• ОМ1 и ОМ2 ПК: бежевые разъемы + черный загрузчик (MTP с стандартными потерями)
• ОМ3 и ОМ4 ПК: Аква-коннекторы + черный бот (Standard & Super Low Loss MTP)
• ОМ3 и ОМ4 ПК: Heather Violet соединители + черный загрузка (Standard Loss MTP)

Тест на обратную связь отправляет сигнал из устройства связи и возвращает его на то же устройство для проверки правильной функциональности или устранения неполадок в узлах сети.оптические петли проверяют эксплуатационную надежность устройств путем маршрутизации сигнала, излучаемого от источника передачи (Tx) обратно к источнику приема (Rx) того же компонента..

Обычно для проверки волоконно-оптических приемопередатчиков используется повторное тестирование.Опрос с помощью петли обеспечивает наиболее удобный метод для обслуживания передатчикаПроцесс тестирования направляет лазерный сигнал из порта передатчика обратно в порт приемника, затем сравнивает переданные и полученные шаблоны, чтобы убедиться, что они идентичны и без ошибок.

При выборе петли для передатчика следует учитывать тип разъема, тип полировки и тип кабеля.

Эти волоконно-оптические кабели упакованы в легко обрабатываемую, хорошо защищенную упаковку, маркированную и помеченную OMC в качестве стандарта.Выбор картона зависит от количества заказа. Доступны варианты индивидуальной упаковки.
