Главная страница > Продукция> MPO MTP> 12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G

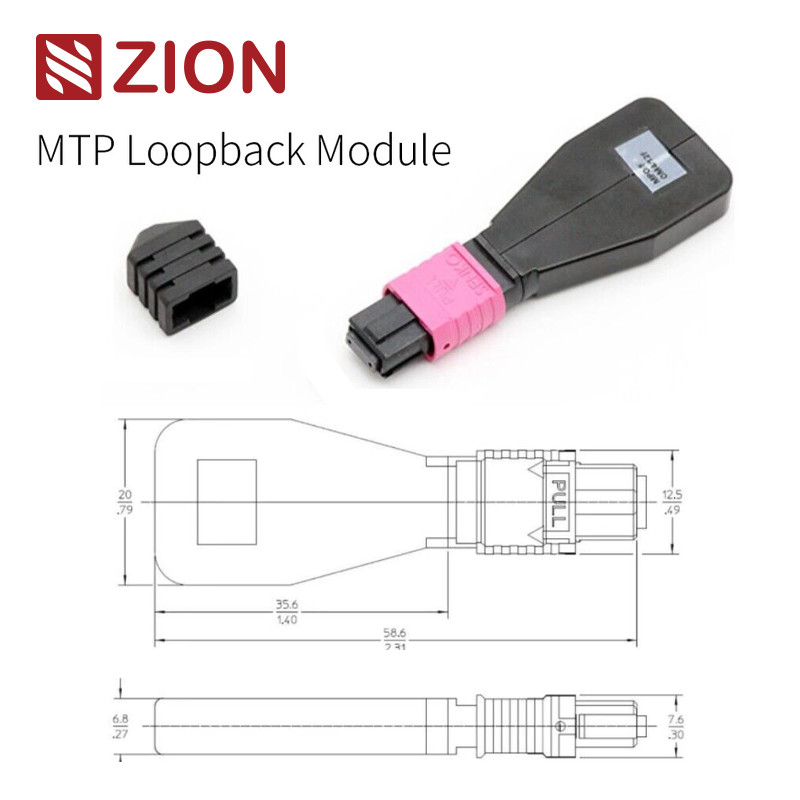

12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G

12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
Основная информация
Место происхождения: Китай
Фирменное наименование: HELLOSIGNAL® OR OEM
Количество мин заказа: 50шт
Упаковывая детали: 10 ПК/пластиковый пакет
Время доставки: Обычно через 25 дней после получения депозита.
Условия оплаты: Т/Т
Поставка способности: безлимитный
Лучшая цена Контакт
Подробная информация
Диаметр волокна: 50/125 мм, 62.5/125 мм Вносимая потеря: ММ<1,0 дБ
Возвратная потеря: MM> 25 дБ Испытание вставки-вытягивания: Более 600 раз, IL
Рабочая температура (°C): -40°C ~ +80°C
Выделить:

12-волоконный кабель обратной связи MTP

,

OM4 оптоволоконный шлейф

,

Модуль MTP для тестирования сети 40/100G

Характер продукции

.pd-heading { font-size: 18px !important; font-weight: bold; color: #2c3e50; margin: 20px 0 10px 0; padding-bottom: 5px; border-bottom: 1px solid #e0e0e0;}
.pd-subheading { font-size: 16px !important; font-weight: bold; color: #34495e; margin: 15px 0 8px 0;}
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 0
.pd-content { font-size: 14px !important; margin-bottom: 15px;}
.pd-code { font-family: 'Courier New', monospace; background-color: #f8f9fa; padding: 10px; border: 1px solid #e9ecef; border-radius: 4px; margin: 10px 0; font-size: 14px !important;}.pd-list { margin: 10px 0; padding-left: 20px; font-size: 14px !important;}.pd-list li { margin-bottom: 5px;}
.pd-table { width: 100%; border-collapse: collapse; margin: 15px 0; font-size: 14px !important;}.pd-table th, .pd-table td { border: 1px solid #ddd; padding: 8px; text-align: left;}.pd-table th { background-color: #f2f2f2; font-weight: bold;}.pd-image { max-width: 100%; height: auto; margin: 15px 0; display: block;}
.pd-section { margin-bottom: 25px;}
12 волокон MTP OM4 модуль/кабель обратной петли оптоволокна
Высокопроизводительный модуль/кабель обратной петли оптоволокна 12F MTP OM4, предназначенный для тестирования и проверки сетевого оборудования в приложениях 40G/100G.
  • Код и описание Zion
  • Код Zion:
  • ZCM2127HXA1
Описание Zion:
12F MTP OM4 модуль/кабель обратной петли оптоволокна
Обратная петля MTP содержит оптоволоконные перемычки MTP, сконфигурированные в схеме обратной петли, соединяя оба конца волокна в один разъем MTP для создания непрерывного светового пути в пределах одного и того же разъема. Это позволяет тестировать емкость запуска устройства и чувствительность приема, особенно в сетевых коммуникациях 40/100G, путем возврата сигналов для выявления различных потенциальных проблем и эффективной оценки отдельных компонентов или интерфейсов в оптоволоконных сетях.
Разъемы и промышленные стандартыMTP Singlemode
Справка:
  • 12F MTP модуль обратной петли оптоволокна: Проверяет и тестирует приемопередатчики с интерфейсом MTP для устройств 40GBASE-SR4 QSFP+ или 100GBASE-SR4
  • 24F MTP модуль обратной петли оптоволокна: Проверяет и тестирует приемопередатчики с интерфейсом MTP для устройств 100GBASE-SR10 CXP/CFP
Модули обратной петли MTP обеспечивают зацикленные сигналы для тестирования функций передачи и приема, широко используемые в тестовых средах, особенно в сетях параллельной оптики 40G и 100G. Обратные петли разработаны для соединения позиций приемопередатчика (TX) и приемника (RX) интерфейсов приемопередатчиков MTP, облегчая и ускоряя тестирование IL сегментов оптической сети при подключении к магистралям/соединительным кабелям MTP.
Разъемы и промышленные стандартыMTP Singlemode
Справка:
  • EIA/TIA-604-5
  • Детали корпуса:
  • SM APC: Зеленые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
  • SM APC: Желтые разъемы + черный загрузочный элемент (MTP со сверхнизкими потерями)
  • MTP Multimode
  • Справка:
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 1
EIA/TIA-604-5
Детали корпуса:
OM1 и OM2 PC: Бежевые разъемы + черный загрузочный элемент (MTP со стандартными потерями)OM3 и OM4 PC: Бирюзовые разъемы + черный загрузочный элемент (MTP со стандартными и сверхнизкими потерями)
OM3 и OM4 PC: Фиолетовые разъемы + черный загрузочный элемент (MTP со стандартными потерями)Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) соответствует структурированным кабельным системам в соответствии с TIA-568-C
Соответствует 10G Fiber ChannelСоответствует 40G и 100G IEEE 802.3
Спецификации материаловОптические характеристикиПараметр
СпецификацияТип волокна
ОдномодовоеДиаметр волокна9/125μm
Вносимые потериSM(G657A1)
< 1.0dB
Обратные потери
SM > 50dB
Тест вставки-извлечения
  • Более 600 раз, IL
  • < 0.5dB
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 2
Рабочая температура
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 3
-40℃ to +80℃
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 4
Тестирование обратной петли оптоволокна
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 5
Тест обратной петли передает сигнал от устройства связи и возвращает его обратно на то же устройство для проверки правильности работы и устранения неисправностей сетевых узлов. Оптические обратные петли специально проверяют эксплуатационную надежность устройств, направляя сигнал, излучаемый с конца передачи (Tx) активного компонента, обратно на конец приема (Rx) того же компонента, используя оптоволоконные кабели или модули обратной петли.
Применения
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 612-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 7
Тестирование обратной петли оптоволокна в основном используется для проверки оптоволоконных приемопередатчиков. Поскольку приемопередатчики имеют отдельные порты для приема и передачи световых сигналов, тестирование обратной петли обеспечивает наиболее удобный метод обслуживания приемопередатчиков. Процесс тестирования направляет лазерные сигналы от портов передатчика обратно к портам приемника, сравнивая переданные шаблоны с принятыми шаблонами для обеспечения идентичной, безошибочной работы.
  • Совместимость с приемопередатчиками интерфейса 40G или 100G MPO/MTP
  • Модули обратной петли тестируют возможности передачи и чувствительность приемника оборудования оптоволоконной сети
  • Правила именования и подтверждение заказа
  • Разъем | Fiber Channel
  • Полярность (выравнивание каналов)
  • Руководство по выбору приемопередатчика
  • При выборе обратной петли для конкретных приемопередатчиков учитывайте тип разъема, тип полировки и тип кабеля. В следующих таблицах приведены рекомендации по выбору для часто используемых модулей приемопередатчиков.
  • Продукты Zion Communication's MPO/MTP Fiber Optic Loopback
  • 7236013 ZCM1111HXA: 8F MPO SM модуль/кабель обратной петли оптоволокна
  • 7236014 ZCM1121HXA: 12F MPO SM модуль/кабель обратной петли оптоволокна
  • 7236015 ZCM1141HXA: 24F MPO SM модуль/кабель обратной петли оптоволокна
  • 7236016 ZCM1116HXA: 8F MPO OM3 модуль/кабель обратной петли оптоволокна
  • 7236017 ZCM1126HXA: 12F MPO OM3 модуль/кабель обратной петли оптоволокна
  • 7236018 ZCM1146HXA: 24F MPO OM3 модуль/кабель обратной петли оптоволокна
  • 7236019 ZCM1117HXA: 8F MPO OM4 модуль/кабель обратной петли оптоволокна
  • 7236020 ZCM1127HXA: 12F MPO OM4 модуль/кабель обратной петли оптоволокна
  • 723602: ZCM1147HXA: 24F MPO OM4 модуль/кабель обратной петли оптоволокна
  • 7236022 ZCM2111HXA: 8F MTP SM модуль/кабель обратной петли оптоволокна
7236023 ZCM2121HXA: 12F MTP SM модуль/кабель обратной петли оптоволокна
7236024 ZCM2141HXA: 24F MTP SM модуль/кабель обратной петли оптоволокна
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 8
7236025 ZCM2116HXA: 8F MTP OM3 модуль/кабель обратной петли оптоволокна
7236026 ZCM2126HXA: 12F MTP OM3 модуль/кабель обратной петли оптоволокна
  • 7236027 ZCM2146HXA: 24F MTP OM3 модуль/кабель обратной петли оптоволокна
  • 7236028 ZCM2117HXA: 8F MTP OM4 модуль/кабель обратной петли оптоволокна
  • 7236029 ZCM2127HXA: 12F MTP OM4 модуль/кабель обратной петли оптоволокна
12-волоконный модуль закольцовки MTP OM4 для оптоволоконных сетей 40/100G 9
7236030 ZCM2147HXA: 24F MTP OM4 модуль/кабель обратной петли оптоволокна
