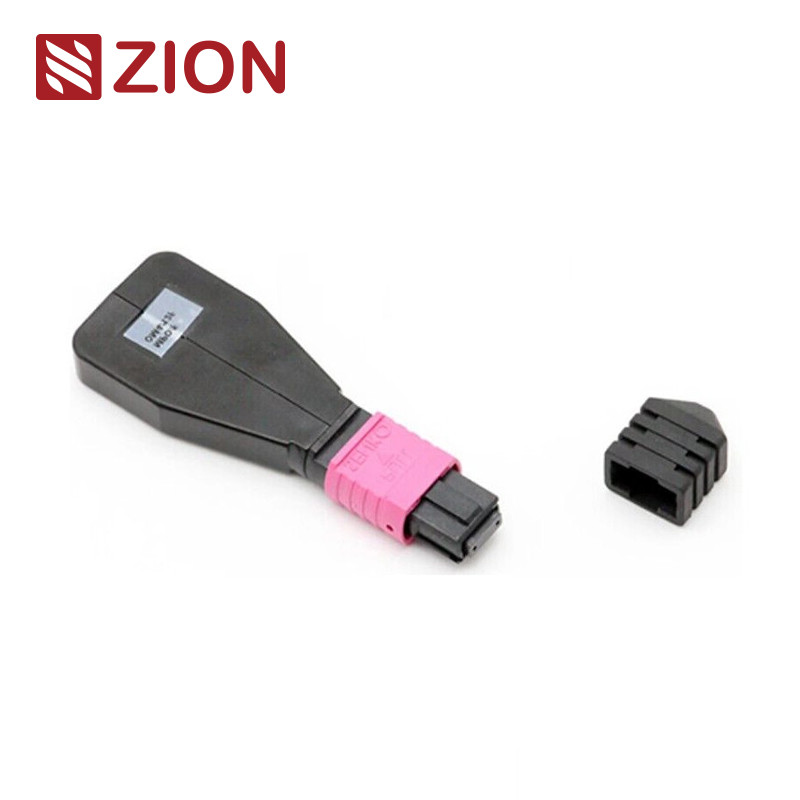

24 Волокна MTP OM4 Волокно-оптический модульный кабель
24F MTP OM4 Fiber Optic Loopback Module/Cable предназначен для тестирования и проверки высокоскоростного сетевого оборудования в 40G и 100G приложениях.
Сионский код:ZCM2147HXA1
Описание:Модуль 24F MTP OM4 с оптическими волокнами /кабель
MTP-пупка содержит MTP-коннектор с обоими концами волокна, завершенных в том же соединителе, создавая полную петлю светового пути.Эта конфигурация позволяет тестировать мощность запуска устройства и чувствительность приема, особенно в сетевой связи 40/100G.помогает выявлять различные сетевые явления и облегчает эффективное тестирование и оценку компонентов и интерфейсов волоконно-волоконной сети.
Варианты конфигурации
Доступен в нескольких конфигурациях волокна для удовлетворения различных требований к испытаниям:
- 8-ядерный MTP для устройств 40GBASE-SR4/CSR4 QSFP+
- 12-ядерный MTP для устройств 40GBASE-SR4 QSFP+ или 100GBASE-SR4
- 24-ядерный MTP для 100GBASE-SR10 CXP/CFP устройств
Испытание приложений
Модули MTP Loopback обеспечивают цикл сигналов для тестирования функций передачи и приема. Они широко используются в тестовых средах, особенно в параллельных оптических сетях 40G и 100G.Loopbacks соединяют позиции передатчика (TX) и приемника (RX) интерфейсов MTP-передатчиков, что облегчает и ускоряет испытания потерь вставки (IL) оптических сетевых сегментов при подключении к магистральным сетям MTP и патч-проводам.
Стандарты соединителей
MTP одиночный режим
Ссылка:ОВОС/ТИА-604-5
Подробная информация о жилье:SM APC: зеленые разъемы + черный багажник (MTP стандартного убытка)
SM APC: Желтые разъемы + черный багажник (MTP с очень низкими потерями)
МТП мультимод
Ссылка:ОВОС/ТИА-604-5
Подробная информация о жилье:OM1&OM2 ПК: бежевые разъемы + черный сапог (MTP с стандартной потерью)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard & Super low loss MTP)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартные потери MTP)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) соответствие
- Структурированная проводка по ТИА-568-С
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G соответствуют стандарту IEEE 802.3
Оптические спецификации
| Положение |
Параметр |
| Тип волокна |
Одиночный режим |
| Диаметр волокна |
9/125um |
| Потеря вставки |
SM ((G657A1) < 1,0 дБ |
| Возвратные потери |
SM>50 дБ |
| Испытание вставки-вытягивания |
Более 600 раз, IL<0,5 дБ |
| Операционная температура |
-40°C ~ +80°C |
Испытание оптического волокна с обратной связью
Тест на обратную связь отправляет сигнал от устройства связи и возвращает его на то же устройство для проверки надлежащей функциональности или устранения проблем с сетью.Волоконно-оптические петли специально проверяют эксплуатационную надежность оптических устройств путем маршрутизации сигнала из порта передачи (Tx) обратно в порт приема (Rx) того же компонента.
Заявления
Обычно для проверки волоконно-оптических приемопередатчиков используется испытание с обратной связью волоконно-оптических приемопередатчиков.Опрос с помощью петли обеспечивает наиболее удобный метод для обслуживания передатчикаПроцесс тестирования сравнивает переданные модели с полученными моделями, чтобы убедиться, что они идентичны и не допускают ошибок.
- Совместимые с 40G или 100G MPO/MTP интерфейсными приемопередатчиками
- Используется для проверки способности передачи и чувствительности приемника оборудования сети волоконно-оптических сетей
Правила присвоения имен и подтверждение порядка
Коннектор и волокнистый канал
Полярность (положение канала)
Руководство по выбору передатчика
При выборе петли для конкретных передатчиков следует учитывать тип разъема, тип полировки и совместимость типа кабеля.
Сион Коммуникация Горячие MPO оптоволоконные петли
Полная линейка продуктов включает:
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module /Cable
- 7236014 ZCM1121HXA: 12F MPO SM Волоконно-оптический модуль/кабель
- 7236015 ZCM1141HXA: 24F MPO SM Модуль/кабель оптоволоконной петли
- 7236016 ZCM1116HXA: 8F MPO OM3 Модуль/кабель оптоволоконной петли
- 7236017 ZCM1126HXA: 12F MPO OM3 Модуль/кабель оптического волокна
- 7236018 ZCM1146HXA: 24F MPO OM3 Модуль/кабель оптического волокна
- 7236019 ZCM1117HXA: 8F MPO OM4 Модуль/кабель с оптическими волокнами
- 7236020 ZCM1127HXA: 12F MPO OM4 Модуль/кабель оптического волокна
- 7236021 ZCM1147HXA: 24F MPO OM4 Модуль/кабель оптического волокна
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Модуль/кабель оптического волокна
- 7236026 ZCM2126HXA: 12F MTP OM3 Модуль/кабель оптического волокна
- 7236027 ZCM2146HXA: 24F MTP OM3 Модуль/кабель оптического волокна
- 7236028 ZCM2117HXA: 8F MTP OM4 Модуль/кабель оптического волокна
- 7236029 ZCM2127HXA: 12F MTP OM4 Модуль/кабель оптического волокна
- 7236030 ZCM2147HXA: 24F MTP OM4 Модуль/кабель оптического волокна
Опаковка
Эти волоконно-оптические кабели упакованы в хорошо защищенные, легко обрабатываемые упаковки, помеченные и помеченные OMC по умолчанию.с выбором на основе количества. Доступны варианты индивидуальной упаковки.
OEM/ODM услуги
Варианты настройки включают:
- Цвет кабеля, текст печати, материал кабельного покрытия, цвет разъема
- Этикетки OEM, идентификационные кольца, этикетки кабелей, коробки, марки доставки
- Различные уровни качества для удовлетворения конкретных требований
Наша комплексная линейка продуктов включает в себя различные MPO / MTP к LC вентиляторные патчевые кабели и прямые кабели для оптических сетевых приложений.
