Сионский код и описание
Сионский кодекс: ZCM16117X

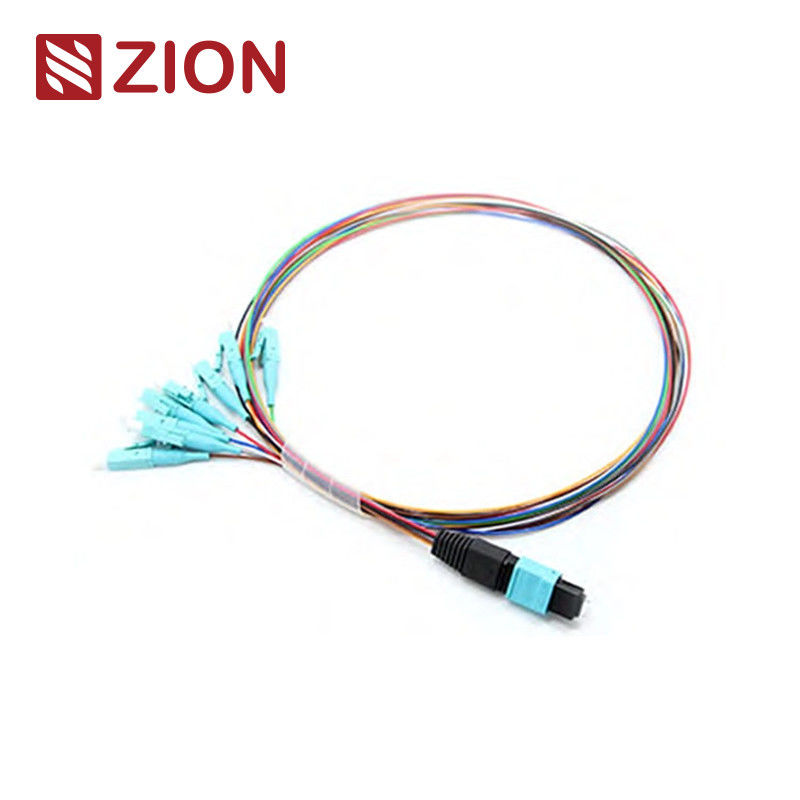

Описание Сиона: 8F MTP ((мужской) -LC Fan-out 0,9 мм 30-35 см патч кабеля
MTP (Multi-Fiber Push On) - многоядерный тип соединителя из волокна.Система предварительного подключения волоконного канала высокой плотности MTP в настоящее время в основном используется в среде высокой плотности центров обработки данных., применение оптического волокна в здании, и внутренние приложения соединения внутри оптического оборудования передатчика, такие как оптическое устройство, 40G, 100G, QSFP +.
Типы MTP-коннекторов различаются в соответствии с правилами IEC 61754-7: номера ядра (номер массива), мужская головка (мужчина, женщина), полярность (PC или APC).
SM 8F MTP- LC/SC/FC/ST Fanout 0.9mm кабели оптимизированы для 40G QSFP+ PLR4 до 10G SFP+ LR оптики прямого соединения и высокой плотности центра обработки данных.9мм кабели оптимизированы для 40G QSFP+ SR4 до 10G SFP+ SR, 100G QSFP SR4 до 25G SFP-25G-SR-S оптики прямого соединения и высокой плотности приложений для центров обработки данных.
Этот 8-волоконный кабель используется для прямого соединения между портами QSFP + и (4) SFP + без патч-панелей или промежуточных стволов между ними.
MTP (мужской) -LC/SC/FC/ST Fan-out 0,9mm 30cm патч кабеля предназначены для MTP-LC LGX модуль кассеты завершаются с MTP и LC/SC/FC/ST разъединителя на каждом конце.Он специально разработан для высокой плотности волоконного патчинга в центрах обработки данных, которые нуждаются в экономии места и уменьшить проблемы управления кабелями.
Коннекторы Промышленный стандарт
MTP одиночный режимСсылка:ОВОС/ТИА-604-5
MTP одиночный режимПодробная информация о жилье:SM APC: зеленые разъемы + черный багажник (MTP стандартного убытка)
SM APC: Желтые разъемы + черный багажник (MTP с очень низкими потерями)
МТП мультимодСсылка:ОВОС/ТИА-604-5
МТП мультимодПодробная информация о жилье:OM1&OM2 ПК: бежевые разъемы + черный сапог (MTP с стандартной потерью)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартные потери MTP)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G IEEE 802.3
Прочие соединители √ Промышленный стандарт
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973 И т.д.
-
E2000: IEC61754-15
Доступно для:
- G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Оптические спецификации
Потеря вставки (MTP) ((IEC 61300-3-34)Одномодный (APC)Полированный на 8 градусов):Стандартные убытки:≤ 0,75 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)
Потеря вставки (MTP) (IEC 61300-3-34)Мультимод (PC)Плоский полир):Стандартные убытки:≤ 0,6 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)
Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Однорежимный режим (APC 8-градусный полированный):≤ 0,3 дБ
Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Мультимод (PC Flat Polish):≤ 0,3 дБ
Убытки от возврата (MTP)Одномодный (APC)Полированный на 8 градусов):≥ 60 дБ(8 градусов полировки)
Убытки от возврата (MTP)Мультимод (PC)Плоский полир):≥ 25 дБ
Убытки от возврата (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Убытки от возврата (LC/SC/FC/ST):≥ 35 дБ
Прочность:<0,3 дБ типичное изменение (200 спариваний)
Взаимозаменяемость: ≤ 0,2 дБ
Испытание вставки-вытягивания: 500 раз, IL<0.5 дБ
Прочность на растяжение:> 70N
Время подключения:> 600
Операционная температураОдноразовый режим (APC):-40°C до +85°C
Особенности
- Низкие потери вставки, высокие потери возврата
- Многоволоконный соединитель на базе MT, 4,8,12 и 24 контакты и комплектации соединителей волокна
- Экономическое решение для массового уничтожения волокон
- Предназначен для применения с низкими потерями и стандартными потерями SM и MM
- Доступны опции круглого кабеля, овального кабеля и голых лент
- Кодированные по цвету корпуса, доступные для различения типа волокна, типа полировки и/или класса соединителя
- Хороший в повторяемости и взаимозаменяемости
Преимущества MPO/MTP Patch cable/trunk cable обычно включают:
- Высококачественные MPO / MTP Patch кабели / стволовые кабели предварительно завершены на заводе, протестированы и упакованы вместе с отчетами о испытаниях.
- Уменьшение объема кабеля ∆MPO/MTP Пач-кабели/кабели-трубовые имеют очень маленький диаметр, что уменьшает объем кабеля и улучшает условия кондиционирования воздуха в центрах обработки данных
- Сбережение времени с помощью специальной конструкции подключения и отключения MPO/MTP Patch кабелей/кабелей ствола можно встраивать и сразу подключать.
Применение
Все MTP-коннекторы OMC® изготавливаются от Senko/Nissin/Sumitomo. MTP-LC/SC/FC/ST Fanout 0,9mm кабель - это вид высокоплотных кабельных сборов, который обычно используется в трех областях.
- Приложение Data Center с высокой плотностью окружающей среды
- Оптическое волокно в здание
- Применение внутренних разъемов в оборудовании из волоконного волокна.
Этот легкодоступный и хорошо защищенный пакет волоконно-оптических кабелей был помечен и отмечен OMC как стандартный.
Стандартные пакеты: 34*22*15 см; 44*34*24 см; 54*39*34 см. Какой пакет использовать зависит от количества товаров.
Упаковку можно настроить.
