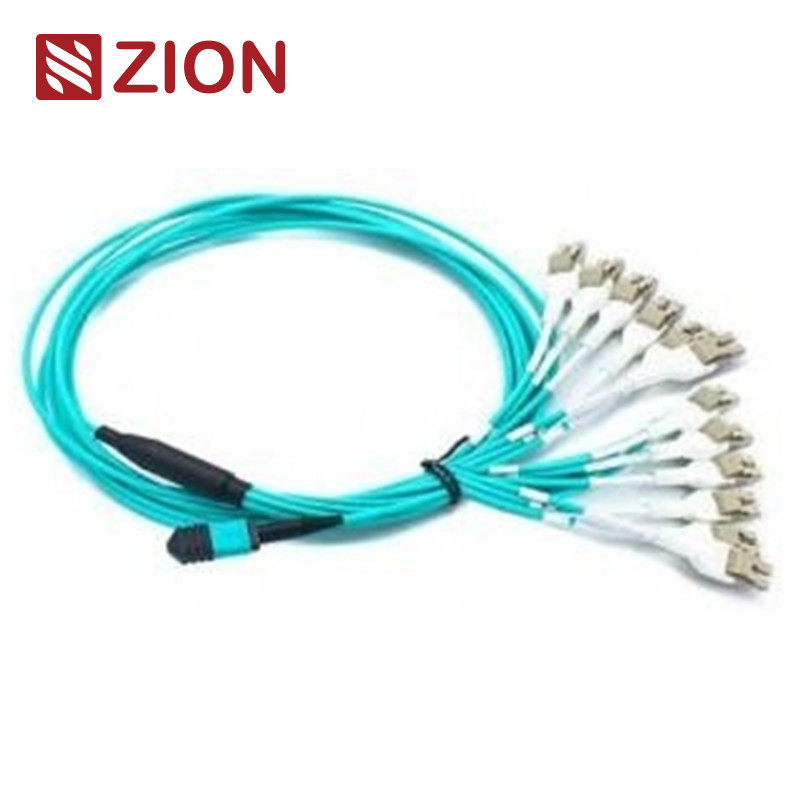

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым

24 Fibers MPO to LC OM3 Fiber Optic MPO-LC 2.0mm Straight harness Cables

Основная информация

Место происхождения:	КИТАЙ
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Лучшая цена Контакт

Подробная информация

Прочность:	<0,3 дБ типичное изменение, 200 сопряжений	Взаимозаменяемость:	≤ 0,2 дБ
Тест вставки-вытягивания:	500 раз, IL	Прочность на растяжение:	>70Н
Рабочая температура (℃):	от -40 до +85°С

Характер продукции

24F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

Сионский код и описание

Сионский код:ZCM11A57HAAX

Описание:24F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

MPO (Multi-Fiber Push On) - многоядерный тип соединителя из волокна.Система предварительного подключения высокой плотности MPO в настоящее время в основном используется в среде высокой плотности центров обработки данных., применение оптического волокна в здании, и внутренние приложения соединения внутри оптического оборудования передатчика, такие как оптическое устройство, 40G, 100G, QSFP +.

Типы разъемов MPO различаются в соответствии с правилами IEC 61754-7: номера ядра (номер массива), мужская головка (мужчина, женщина), полярность (PC или APC).

24 ядра MPO Female to 12 LC Duplex (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST
24 шт ((12 шт. для LC uniboot; 24 шт. для LC Simplex) выпускные кабели оптимизированы для 40G QSFP+ PLR4 до 10G SFP+ LR оптики прямого соединения и высокой плотности приложений для центров обработки данных. имеют одинаковую длину.Он специально разработан для высокой плотности волоконного патчинга в центрах обработки данных, которые нуждаются в экономии места и уменьшить проблемы управления кабелями.

24F MPO- LC/SC/FC/ST Прямые кабели, предназначенные для 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 и высокой плотности дата-центра.Оптимизирован для приложений 10/40/100G в центрах обработки данных высокой плотностиЭтот 24-волоконный кабель используется для подключения (12) SFP+ к панели адаптера MPO и стволу MPO.

Коннекторы Промышленные стандарты

MPO одиночный режимСсылка:IEC 61754-7

MPO одиночный режимПодробная информация о жилье:SM APC: зеленые разъемы + черный багажник (MPO с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (Super low loss MPO)

MPO мультимодСсылка:IEC 61754-7

MPO мультимодПодробная информация о жилье:OM1&OM2 PC: бежевые разъемы + черный сапог (Standard Loss MPO)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартная потеря MPO)

Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
Соответствует стандарту 10G Fiber Channel
40G и 100G IEEE 802.3

Прочие соединители √ Промышленный стандарт

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973 И т.д.
E2000: IEC61754-15

Доступно для:

G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Оптические спецификации

Потеря вставки (MPO) (IEC 61300-3-34) Однорежимный (APC 8-градусный полированный):Стандартные убытки:≤ 0,75 дБ (макс.), ≤ 0,50 дБ (типичный) Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)
Потеря вставки (MPO) (IEC 61300-3-34)Мультимод (PC)Плоский полир):Стандартные убытки:≤ 0,6 дБ (макс.), ≤ 0,50 (типичный) Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)
Потеря вставки (LC/SC/FC/ST) ((IEC 61300-3-6) Однорежимный режим (APC полированный на 8 градусов):≤ 0,3 дБ
Потеря вставки (LC/SC/FC/ST) ((IEC 61300-3-6) Мультимод (PC Flat Polish):≤ 0,3 дБ
ПрочностьОдномодный (APC)Полированный на 8 градусов):<0,3 дБ типичное изменение (200 спариваний)
Прочность на растяжениеОдномодный (APC)Полированный на 8 градусов):> 70N
Операционная температураОдномодный (APC)Полированный на 8 градусов):-40°C до +85°C

Особенности

Низкие потери вставки, высокие потери возврата
Многоволоконный соединитель на базе MT, 4,8,12 и 24 контакты и комплектации соединителей волокна
Экономическое решение для массового уничтожения волокон
Предназначен для применения с низкими потерями и стандартными потерями SM и MM
Доступны опции круглого кабеля, овального кабеля и голых лент
Кодированные по цвету корпуса, доступные для различения типа волокна, типа полировки и/или класса соединителя
Хороший в повторяемости и взаимозаменяемости

Преимущества MTP/MPO Patch cable/trunk cable обычно включают:

Высококачественные MTP/MPO Patch кабели/трубовые кабели предварительно завершаются на заводе, проверяются и упаковываются вместе с отчетами о испытаниях.
Уменьшение объема кабеля ∆ MTP/MPO Пач-кабели/кабели-трубовые имеют очень маленький диаметр, что уменьшает объем кабеля и улучшает условия кондиционирования воздуха в центрах обработки данных
Сбережение времени с помощью специальной конструкции подключения MTP/MPO Patch кабелей/кабелей ствола можно встраивать и сразу подключать.

Применение

24F MPO- LC/SC/FC/ST Прямые кабели, предназначенные для 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 и высокой плотности дата-центра.Оптимизирован для приложений 10/40/100G в центрах обработки данных высокой плотности.Этот 24-волоконный кабель используется для подключения (12) SFP+ к панели адаптера MPO и стволу MPO.

Все MPO-коннекторы OMC® изготовлены от Senko/Nissin/Sumitomo. MPO Fiber Patch Cord - это вид высокоплотных кабельных узлов, которые обычно используются в трех областях.

Приложение Data Center с высокой плотностью окружающей среды
Оптическое волокно в здание
Применение внутренних разъемов в оборудовании из волоконного волокна.

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 1

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 2

Правила именования и информация о подтверждении заказа:

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 3

Сион Коммуникации Горячие MPO-LC прямые кабели

7236037 ZCM11A12HIAX::8F MPO SM Волоконно-оптические MPO-LC 2,0 мм
7236038 ZCM11A22HIAX: 12F MPO SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236039 ZCM11A52HIAX: 24F MPO SM Волоконно-оптические MPO-LC 2,0 мм
7236040 ZCM11A17HAAX: 8F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236041 ZCM11A27HAAX: 12F MPO OM3 Волоконно-оптические MPO-LC 2.0 мм
7236042 ZCM11A57HAAX: 24F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236043 ZCM11A18HMAX: 8F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм
7236044 ZCM11A28HMAX: 12F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236045 ZCM11A58HMAX: 24F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236046 ZCM21A12HIAX: 8F MTP SM оптоволоконные MPO-LC 2,0 мм прямые кабели
7236047 ZCM21A22HIAX: 12F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236048 ZCM21A52HIAX: 24F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236049 ZCM21A17HAAX: 8F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236050 ZCM21A27HAAX: 12F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236051 ZCM21A57HAAX: 24F MTP OM3 MPO-LC 2,0 мм прямые кабели
7236052 ZCM21A18HMAX: 8F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236053 ZCM21A28HMAX: 12F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм
7236054 ZCM21A58HMAX: 24F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

Канал соединительного волокна

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 4

Три метода подключения помогают сохранить правильную полярность MTP/MPO

MPO 24 x LC Простая структура-тип 1

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 5

MPO

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 6

MPO 12 x LC Duplex-структура типа 2-типа B

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 7

MPO 12 x LC Дуплексная конструкция-тип 2-тип C

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 8

МПО ¢Полярность для МПО ¢12 x Uniboot LC структура-тип 3

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 9

Подробная информация о материале

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 10

Опаковка

Этот легкодоступный и хорошо защищенный пакет волоконно-оптических кабелей был помечен и отмечен OMC как стандартный.

Стандартные пакеты: 34*22*15 см; 44*34*24 см; 54*39*34 см. Какой пакет использовать зависит от количества товаров.

Упаковку можно настроить.

24 волокна МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 11

OEM/ODM сервис для вас

Цвет кабеля, слово для печати, материал кабельного покрытия, цвет разъема
Оригинальное обозначение, идентификационное кольцо, обозначение кабеля,коробка, отметки доставки
Разный уровень качества.
