Долговечность: | <0,3 дБ типичное изменение, 200 сопряжений | Взаимозаменяемость: | ≤0,2 дБ |
---|---|---|---|
Тест вставки-вытягивания: | 500 раз, IL | Прочность на растяжение: | >70Н |
Рабочая температура (℃): | от -40 до +85°С |
Код Сион | Описание Сион | |||||||

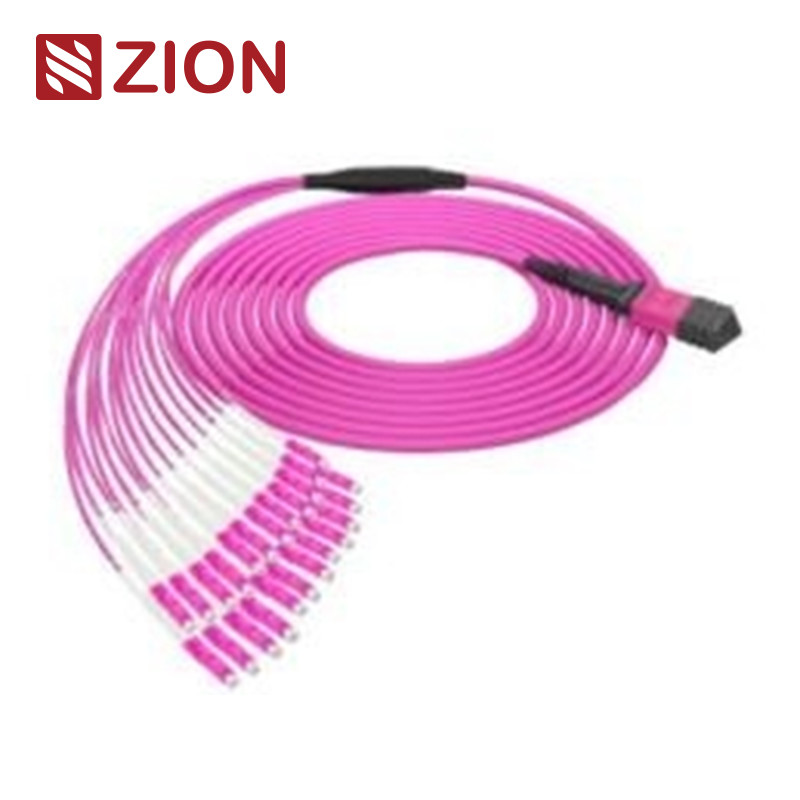

ZCM11A58HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MPO OM4 прямые | |||||||
Соединитель MPO тип соединителя волокна. MPO (нажим Мульти-волокна дальше) тип соединителя волокна мульти-ядра. Волокно высокой плотности MPO pre - система соединения в настоящее время главным образом использована в применении окружающих сред высокой плотности центров данных, применении стекловолокна к зданию, и внутренних применениях соединения внутри оптически оборудования приемопередатчика как оптический прибор, 40G, 100G, QSFP+. | ||||||||
Типы соединителя MPO различены согласно регулировкам IEC 61754-7: номера ядра (номер), мужская голова массива (мужчина, женщина), полярность (ПК или APC). | ||||||||
24 женщины ядров MPO к дуплексу 12 LC (uniboot 12xLC; 24 кабеля проводки симплекса) 24F MPO- LC/SC/FC/ST LC прямых закончены соединитель MPO и LC/SC/FC/ST на обоих концах. 24pcs (12pcs для uniboot LC; 24 кабеля разветвителя симплекса LC) оптимизированы для 40G QSFP+ PLR4 к применениям центра данных непосредственного отношения и высокой плотности оптики 10G SFP+ LR. имейте такую же длину. Она специфически конструирована для волокна высокой плотности латая в центрах данных которым нужны сбережения космоса и уменьшают тревоги управления кабеля. |
||||||||
кабели проводки 24F MPO- LC/SC/FC/ST прямые конструированные для решения соединения 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 и центра данных высокой плотности. Она оптимизирована для применений центра данных высокой плотности 10/40/100G. Этот 24 кабеля проводки волокна использован на соединять (12) SFP+ в панель переходника MPO и хобот MPO. |
Промышленный стандарт соединителей:
Соединитель | Ссылка | Расквартировывать детали | ||||||
MPO однорежимное | IEC 61754-7 | SM APC: Зеленый ботинок connectors+black (стандартная потеря MPO) SM APC: Желтый ботинок connectors+black (супер малопотертое MPO) |
||||||
MPO мультимодное | IEC 61754-7 | ПК OM1&OM2: Бежевый ботинок connectors+black (стандартная потеря MPO) ПК OM3&OM4: Ботинок Aqua connectors+black (Standard&Super малопотертое MPO) ПК OM3&OM4: Ботинок Heather фиолетовый connectors+black (стандартная потеря MPO) |
встречает IEC стандартное IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) уступчивый составленный привязывать TIA-604-5 в TIA-568-C | ||||||||
канал волокна 10G уступчивый | ||||||||
40G и 100G IEEE 802,3 |
Промышленный стандарт других соединителей:
SC : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973 | ||||||||
ST : TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973 Etc | ||||||||
E2000: IEC61754-15 |
Доступный для
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Оптически спецификации:
Детали спецификаций. | Одиночный режим (8 градусов APC отполировал) | Мультимодный (блеск ПК плоский) | ||||||
потеря nsertion (MPO) (IEC 61300-3-34) |
Стандартная потеря: ≤0.75dB (максимальное), ≤0.50dB (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
Стандартная потеря: ≤0.6dB (максимальное), ≤0.50 (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
||||||
Вносимая потеря (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Потеря возвращения (MPO) | ≥60dB (полировать 8degree) | ≥25dB | ||||||
Потеря возвращения (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Стойкость | <0> | |||||||
Взаимозаменяемость | ≤0.2dB | |||||||
тест Вставк-тяги | 500times, IL <0.5dB | |||||||
Прочность на растяжение | >70N | |||||||
Рабочая температура (℃) | ·- 40 к + 85°C |
Особенности:
вносимая потеря низкая, потеря высокого дохода | ||||||||
MT основало соединитель Мульти-волокна, 4,8,12 и 24 прекращения и собрания соединителя волокна | ||||||||
решение экономическое для масс-прекращения волокна | ||||||||
конструированное для малопотертой и стандартной потери SM и применений MM | ||||||||
усиливало круглый кабель, овальный кабель и обнаженные варианты ленты доступный | ||||||||
цвет закодировал снабжения жилищем доступные для того чтобы продифференцировать тип волокна, польский тип и/или ранг соединителя | ||||||||
хорошее в повторимости и exchangeability |
Заслуги кабеля заплаты MTP/MPO/кабеля хобота вообще включают:
качественное высоко- — кабели кабеля/хобота заплаты MTP/MPO фабрика пре-прекращенная, испытанная и упакованная вместе с отчетами по испытанию. Эти отчеты служат как долгосрочные документация и проверка качества. | ||||||||
кабели кабеля/хобота заплаты кабеля volume-MTP/MPO уменьшая имеют очень небольшие диаметры, которые уменьшают том кабеля и улучшают условия кондиционирования воздуха в центрах данных | ||||||||
время - сбережения — с особенным дизайном подключей и играй, кабелем заплаты MTP/MPO/кабелями хобота можно включать и немедленно затыкать внутри. Оно значительно помогает уменьшить время установки. |
Применение:
кабели проводки 24F MPO- LC/SC/FC/ST прямые конструированные для решения соединения 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 и центра данных высокой плотности. Она оптимизирована для применений центра данных высокой плотности 10/40/100G. Этот 24 кабеля проводки волокна использован на соединять (12) SFP+ в панель переходника MPO и хобот MPO | ||||||||
Весь из соединителей MPO OMC от Senko/Nissin/Sumitomo. Гибкий провод волокна MPO вид сборок кабеля высокой плотности который общее пользование в 3 областях. | ||||||||
применение центра данных с высокой плотной окружающей средой степени | ||||||||
стекловолокно к зданию | ||||||||
внутреннее применение соединителя в оборудовании волокна. |
Называть данные по подтверждения Rules&Order:
Кабели проводки MPO-LC связи Сион горячие прямые
Код Сион | Описание Сион | |||||||
7236037 | ZCM11A12HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MPO SM прямые | ||||||
7236038 | ZCM11A22HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MPO SM прямые | ||||||
7236039 | ZCM11A52HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MPO SM прямые | ||||||
7236040 | ZCM11A17HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MPO OM3 прямые | ||||||
7236041 | ZCM11A27HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MPO OM3 прямые | ||||||
7236042 | ZCM11A57HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MPO OM3 прямые | ||||||
7236043 | ZCM11A18HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MPO OM4 прямые | ||||||
7236044 | ZCM11A28HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MPO OM4 прямые | ||||||
7236045 | ZCM11A58HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MPO OM4 прямые | ||||||
7236046 | ZCM21A12HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MTP SM прямые | ||||||
7236047 | ZCM21A22HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MTP SM прямые | ||||||
7236048 | ZCM21A52HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MTP SM прямые | ||||||
7236049 | ZCM21A17HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MTP OM3 прямые | ||||||
7236050 | ZCM21A27HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MTP OM3 прямые | ||||||
7236051 | ZCM21A57HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MTP OM3 прямые | ||||||
7236052 | ZCM21A18HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MTP OM4 прямые | ||||||
7236053 | ZCM21A28HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MTP OM4 прямые | ||||||
7236054 | ZCM21A58HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MTP OM4 прямые |
Соединитель | Канал волокна |
Помощь 3 методов соединения держит правую полярность MTP/MPO
MPO – 24 x LC симплексное типа структур 1
MPO – – дуплекс типа структур 2-Type a 12 x LC
MPO – 12 x LC двухшпиндельное типа структур 2-Type b
MPO – 12 x LC двухшпиндельное типа структур 2-Type c
MPO – полярность для MPO – 12 x Uniboot LC типа структур 3
Детали материала
Упаковка
Пакет этого легко принятый и хорошо защищенный волокна оптического кабеля был обозначен и был отмечен OMC как дефолт. Стандартный размер коробки: см 34*22*15; см 44*34*24; см 54*39*34. Которая коробка, который нужно использовать зависит от Qty товаров. Упаковку можно подгонять. | ||||||||
Обслуживание OEM/ODM для вас
1. Цвет кабеля, печатая слово, материал куртки кабеля, цвет соединителя | ||||||||
2. Ярлык OEM, определяет кольцо, ярлык кабеля, коробку, грузя метки | ||||||||
3. Различный качественный уровень. |
