24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
Основная информация
Место происхождения: Китай
Фирменное наименование: HELLOSIGNAL® OR OEM
Количество мин заказа: 50шт
Упаковывая детали: 10 ПК/пластиковый пакет
Время доставки: Обычно через 25 дней после получения депозита.
Условия оплаты: Т/Т
Поставка способности: безлимитный
Лучшая цена Контакт
Подробная информация
Долговечность: <0,3 дБ типичное изменение, 200 сопряжений Взаимозаменяемость: ≤0,2 дБ
Испытание вставки-вытягивания: Более 600 раз, IL Предел прочности: >70Н
Рабочая температура (°C): от -40 до +85°С
Выделить:

24-волоконный жгут проводов MTP-LC

,

Одномодовый оптоволоконный кабель

,

Прямой кабель MTP-LC 2

Характер продукции

Оптический кабель 24 волокна MTP - LC одномодовый
Высокоплотные прямые кабели MTP-LC 2,0 мм, предназначенные для применения в центрах обработки данных

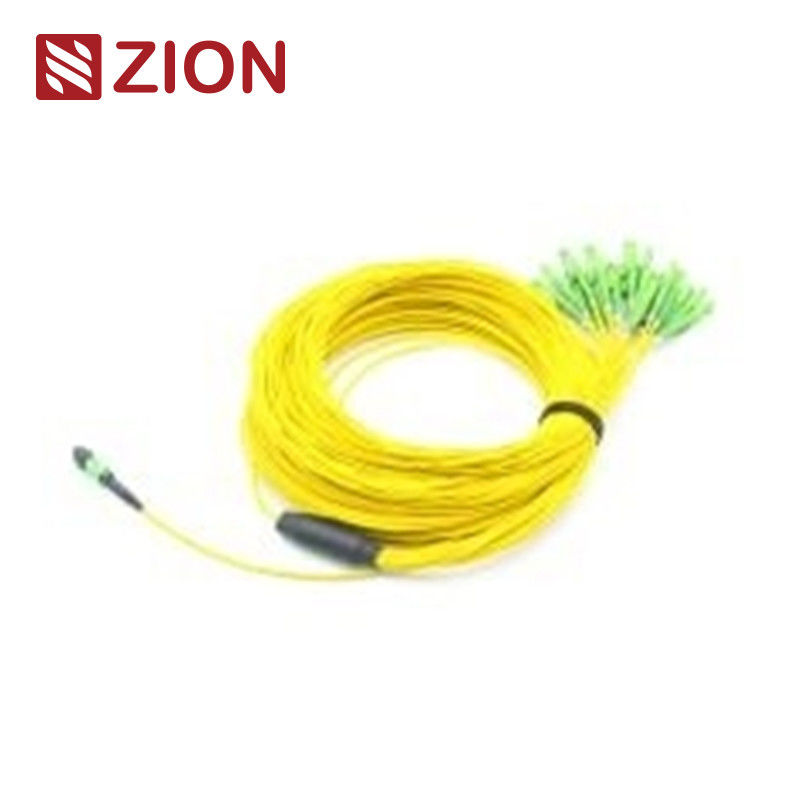

24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 0
Идентификация продукта
Код Zion: ZCM21A52HIAX
Описание: 24F MTP SM Оптические кабели MTP-LC 2,0 мм прямые
Обзор продукта
Разъем MTP - это многоволоконный разъем, предназначенный для сред с высокой плотностью. Этот 24-волоконный кабель имеет соединения MTP - LC и оптимизирован для прямого подключения оптики 40G QSFP+ PLR4 к 10G SFP+ LR в приложениях центров обработки данных.
Разъемы MTP стандартизированы в соответствии с правилами EIA/TIA-604-5, с различиями в зависимости от количества жил, пола (male/female) и полярности (PC или APC).
Промышленные стандарты
MPO одномодовый
Справка: EIA/TIA-604-5
Детали корпуса:
SM APC: Зеленые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
SM APC: Желтые разъемы + черный загрузочный элемент (MTP со сверхнизкими потерями)
MPO многомодовый
Справка: EIA/TIA-604-5
Детали корпуса:
OM1&OM2 PC: Бежевые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
OM3&OM4 PC: Бирюзовые разъемы + черный загрузочный элемент (MTP со стандартными и сверхнизкими потерями)
OM3&OM4 PC: Фиолетовые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
  • Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5)
  • Структурированная кабельная система в соответствии с TIA-568-C
  • Соответствует стандарту 10G Fiber Channel
  • Соответствует стандарту 40G и 100G IEEE 802.3
Другие стандарты разъемов
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973
  • E2000: IEC61754-15
Доступные типы волокон
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Оптические характеристики
Параметр Одномодовый (APC) Многомодовый (PC)
Вносимые потери (MPO) Стандартные: ≤0,75 дБ (макс.), ≤0,50 дБ (тип.)
Сверхнизкие: ≤0,35 дБ (макс.), ≤0,20 дБ (тип.)		 Стандартные: ≤0,6 дБ (макс.), ≤0,50 дБ (тип.)
Сверхнизкие: ≤0,35 дБ (макс.), ≤0,20 дБ (тип.)
Вносимые потери (LC/SC/FC/ST) ≤0,3 дБ ≤0,3 дБ
Обратные потери (MPO) ≥60 дБ ≥25 дБ
Обратные потери (LC/SC/FC/ST) APC≥60 дБ; UPC≥50 дБ ≥35 дБ
Долговечность <0,3 дБ типичное изменение (200 соединений)
Взаимозаменяемость ≤0,2 дБ
Испытание на вставку-извлечение 500 раз, IL＜0,5 дБ
Прочность на растяжение >70 Н
Количество подключений >600
Рабочая температура -40°C to +85°C
Основные характеристики
  • Низкие вносимые потери, высокие обратные потери
  • Многоволоконный разъем на основе MT с 4, 8, 12 и 24 волоконными окончаниями
  • Экономичное решение для массового оконцевания волокон
  • Разработан для приложений SM и MM с низкими и стандартными потерями
  • Прочные круглые кабели, овальные кабели и варианты с плоскими лентами
  • Цветовая кодировка корпусов для легкой идентификации
  • Отличная повторяемость и взаимозаменяемость
Преимущества продукта
  • Высокое качество: Заводская предварительная заделка, тестирование и упаковка с отчетами об испытаниях
  • Экономия места: Небольшие диаметры уменьшают объем кабеля и улучшают кондиционирование воздуха
  • Эффективность времени: Конструкция Plug and play сокращает время установки
Применения
Предназначен для решения взаимосвязей 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 и центров обработки данных высокой плотности. Оптимизирован для приложений центров обработки данных высокой плотности 10/40/100G.
  • Среды центров обработки данных высокой плотности
  • Приложения «волокно до здания»
  • Внутренние соединения в волоконно-оптическом оборудовании
Технические схемы
24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 1 24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 2 24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 3
Сопутствующие товары
Zion Communication предлагает широкий ассортимент прямых кабелей MTP-LC, включая:
  • 7236037 ZCM11A12HIA8F MPO SM Оптические кабели MPO-LC 2,0 мм прямые
  • 7236038 ZCM11A22HIA: 12F MPO SM Оптические кабели MPO-LC 2,0 мм прямые
  • 7236039 ZCM11A52HIA: 24F MPO SM Оптические кабели MPO-LC 2,0 мм прямые
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236041 ZCM11A27HAAX: 12F MPO OM3 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236046 ZCM21A12HIA: 8F MTP SM Оптические кабели MPO-LC 2,0 мм прямые
  • 7236047 ZCM21A22HIA: 12F MTP SM Оптические кабели MPO-LC 2,0 мм прямые
  • 7236048 ZCM21A52HIA: 24F MTP SM Оптические кабели MPO-LC 2,0 мм прямые
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236053 ZCM21A28HMAX: 12F MTP OM4 Оптические кабели MPO-LC 2,0 мм прямые
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Оптические кабели MPO-LC 2,0 мм прямые
Методы подключения и полярность
24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 4
Три метода подключения для полярности MPO/MTP
24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 5 24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 6 24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 7 24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 8 24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 9 24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 10
Упаковка и настройка
Стандартные размеры коробок: 34×22×15 см; 44×34×24 см; 54×39×34 см. Выбор коробки зависит от количества заказа.
24 Волокна Однорежимный MTP-LC 2,0 мм прямоволоконный оптический кабель для центров обработки данных высокой плотности 11
Доступны услуги OEM/ODM
  • Пользовательские цвета кабелей, печать и материалы оболочки
  • OEM-маркировка, идентификационные кольца и этикетки для кабелей
  • Индивидуальная упаковка и транспортные маркировки
  • Доступны различные уровни качества
