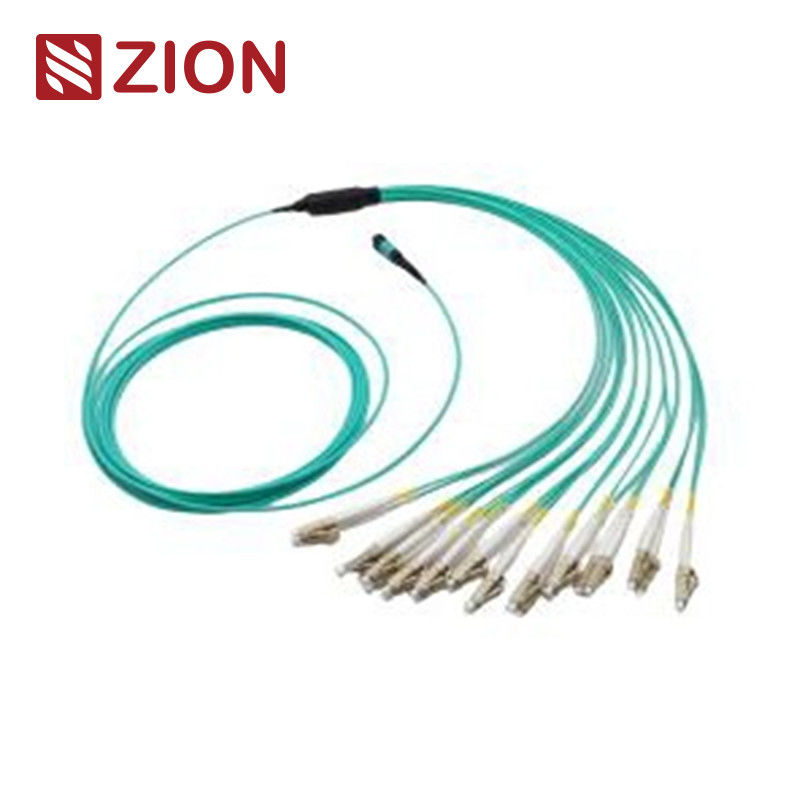

8F MTP OM3 Волоконно-оптические кабели MTP-LC 2,0 мм
Информация о продукте Zion
Сионский код:ZCM21A17HAAX
Описание:8F MTP OM3 Волоконно-оптические кабели MTP-LC 2,0 мм
MTP-коннектор представляет собой многоволоконный пуш-он-коннектор, предназначенный для среды с высокой плотностью.и внутренние соединения в оптическом приемопередатчике оборудования, таких как 40G, 100G и QSFP + устройств.
MTP-коннекторы классифицируются в соответствии со стандартами EIA/TIA-604-5 на основе количества волокон, пола (мужчина/женщина) и типа полировки (PC или APC).
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
Промышленные стандарты соединителей
MPO одиночный режим
Ссылка: EIA/TIA-604-5
Подробная информация о корпусе: SM APC: зеленые разъемы + черный загрузчик (MTP с стандартными потерями)
SM APC: Желтые разъемы + черный загрузчик (MTP с очень низкими потерями)
MPO мультимод
Ссылка: EIA/TIA-604-5
Подробности корпуса: OM1&OM2 ПК: бежевые разъемы + черный загрузка (Standard Loss MTP)
OM3&OM4 ПК: Аква-коннекторы + черный сапог (стандартный и супер низкопотеренный MTP)
OM3&OM4 PC: Heather Violet соединители + черный загрузка (Standard Loss MTP)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) соответствие
- Структурированная проводка по ТИА-568-С
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G IEEE 802.3
Другие стандарты соединителей
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 и JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 и JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 и JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 и JIS C5973
- E2000: IEC61754-15
Доступные виды волокон
Совместим с типами волокон G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 и OM5 50/125 в конфигурациях MTP-LC, MTP-SC, MTP-FC, MTP-ST и MTP-E2000.
Оптические спецификации
Потеря вставки (MPO) - одиночный режим (APC полированный на 8 градусов):
Стандартные потери: ≤ 0,75 дБ (максимум), ≤ 0,50 дБ (типично)
Сверхнизкая потеря: ≤0,35 дБ (максимум), ≤0,20 дБ (типично)
Потеря вставки (MPO) - мультимод (PC Flat Polish):
Стандартные потери: ≤ 0,6 дБ (макс.), ≤ 0,50 дБ (типичные)
Сверхнизкая потеря: ≤0,35 дБ (максимум), ≤0,20 дБ (типично)
Потеря вставки (LC/SC/FC/ST):
Однорежимный режим (APC 8-градусный полированный): ≤0,3dB
Мультимод (PC Flat Polish): ≤ 0,3 дБ
Убытки от возврата:
MPO одиночный режим: ≥ 60 дБ
MPO Multimode: ≥ 25 дБ
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode≥35dB
Прочность:<0,3 дБ типичное изменение (200 спариваний)
Заменяемость:≤ 0,2 дБ
Испытание вставки-вытягивания:500 раз, IL < 0,5 дБ
Прочность на растяжение:> 70N
Рабочая температура:-40°C до +85°C
Ключевые особенности
- Низкие потери вставки, высокие потери возврата
- Многоволоконный разъединитель на базе MT, поддерживающий 4, 8, 12 и 24 конечные точки волокон
- Экономическое решение для массового уничтожения волокон
- Разработан для применения с низкими потерями и стандартными потерями в одномодном и многомодном режимах
- Кабели с крутыми кабелями, овальными кабелями и пустыми лентами
- Кодированные по цвету корпуса для легкой идентификации типа волокна и типа полировки
- Отличная повторяемость и обменность
Преимущества кабеля MPO/MTP
- Высокое качество - предварительно завершено на заводе, протестировано и упаковано с отчетами о испытаниях
- Экономия пространства - Малый диаметр уменьшает объем кабеля и улучшает воздушный поток
- Эффективное использование времени - конструкция подключения сокращает время установки
Заявления
Разработан для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и среды центров обработки данных высокой плотности. Оптимизирован для приложений центров обработки данных высокой плотности 10/40/100G.
Основные приложения включают среды центров обработки данных с высокой плотностью, установки волокна в здании и внутренние соединения внутри оборудования с оптическим волокном.
Сопутствующие продукты
Zion Communication предлагает полный спектр кабелей прямой подвески MTP-LC, включая конфигурации 8F, 12F и 24F в типах волокон SM, OM3 и OM4.
Способы подключения
MTP - 8 x LC Simplex Структура - тип 1
MTP - 4 x LC дуплексная структура - тип 2 MTP - 4 x Uniboot LC структура - тип 3 Опаковка
Стандартная упаковка включает маркированные и маркированные волоконно-оптические кабели от OMC. Доступные размеры картонных коробок: 34×22×15 см, 44×34×24 см, 54×39×34 см.
OEM/ODM услуги
- Оригинальный цвет кабеля, печать и материал куртки
- Маркировка OEM, идентификационные кольца и этикетки кабелей
- Коробки на заказ и маркировки
- Различные уровни качества
Варианты продукции
| Изображение | Описание | Категория |
|---|
| 8F MPO ((мужской) -LC Fan-out 0,9 мм 30-35 см патч кабеля | Оптическая сеть, MPO-MTP (мужчина) -LC Fan-out 0.9mm, MTP/MPO, оптические компоненты |
| 12F MPO ((мужской) -LC Fan-out 0,9 мм 30-35 см патч кабеля | Оптическая сеть, MPO-MTP (мужчина) -LC Fan-out 0.9mm, MTP/MPO, оптические компоненты |
| 24F MPO ((мужской) -LC Fan-out 0,9 мм 30-35 см патч кабеля | Оптическая сеть, MPO-MTP (мужчина) -LC Fan-out 0.9mm, MTP/MPO, оптические компоненты |
