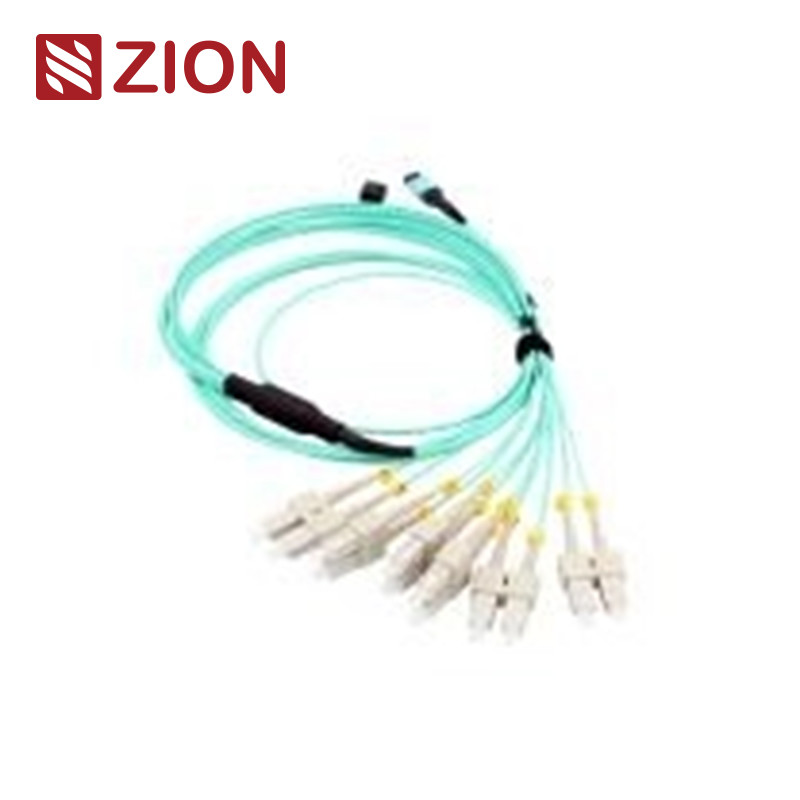

12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
Основная информация
Место происхождения: Китай
Фирменное наименование: HELLOSIGNAL® OR OEM
Количество мин заказа: 50шт
Упаковывая детали: 10 ПК/пластиковый пакет
Время доставки: Обычно через 25 дней после получения депозита.
Условия оплаты: Т/Т
Поставка способности: безлимитный
Лучшая цена Контакт
Подробная информация
Долговечность: <0,3 дБ типичное изменение, 200 сопряжений Взаимозаменяемость: ≤0,2 дБ
Испытание вставки-вытягивания: Более 600 раз, IL Предел прочности: >70Н
Рабочая температура (°C): от -40 до +85°С
Выделить:

2.0mm 12F Волоконно-оптический жгут

,

MTP OM3 Волоконно-оптический жгут Кабели

Характер продукции

12F MTP OM3 Волоконно-оптические кабели MTP-LC 2,0 мм
12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 0
Информация о продукте Zion
Сионский код:ZCM21A27HAAX
Описание:12F MTP OM3 Волоконно-оптические кабели MTP-LC 2,0 мм
MTP-коннектор представляет собой многоволоконный пуш-он-коннектор, предназначенный для среды с высокой плотностью.и внутренние соединения в оптическом приемопередатчике оборудования, таких как 40G, 100G и QSFP + устройств.
MTP-коннекторы классифицируются в соответствии с правилами EIA/TIA-604-5 на основе количества ядер, пола (мужчина/женщина) и полярности (PC или APC).
Конфигурация продукта
Эта 12-ядерная MTP к 6 LC Duplex (6xLC uniboot; 12 LC Simplex) прямая кабельная установка включает в себя MTP-коннекторы на одном конце и LC-коннекторы на другом.Выпускные кабели оптимизированы для 40G QSFP + PLR4 до 10G SFP + LR оптики прямого соединения и высокой плотности приложений центра обработки данных.
Стандарты соединителей
MPO одиночный режим
Ссылка:ОВОС/ТИА-604-5
Подробная информация о жилье:
  • SM APC: зеленые разъемы + черный загрузчик (MTP с стандартными потерями)
  • SM APC: Желтые разъемы + черный загрузчик (MTP с очень низкими потерями)
MPO мультимод
Ссылка:ОВОС/ТИА-604-5
Подробная информация о жилье:
  • OM1 и OM2 ПК: бежевые разъемы + черная загрузка (MTP с стандартными потерями)
  • OM3 и OM4 ПК: Аква-коннекторы + черный бот (стандартный и супер низкопотеренный MTP)
  • OM3 & OM4 PC: Heather Violet соединители + черный загрузка (Standard Loss MTP)
Соответствует:
  • Стандарты МЭК: МЭК-61754-7; МЭК-61755
  • Telcordia GR-1435-CORE
  • JIS C5982; TIA-604-5 (FOCIS5)
  • Структурированная проводка по ТИА-568-С
  • Соответствует стандарту 10G Fiber Channel
  • 40G и 100G IEEE 802.3
Другие стандарты соединителей
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 и JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 и JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 и JIS C5973
  • E2000: IEC61754-15
Доступные виды волокон
  • G657A1, G657A2/B2, G657B3
  • OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Оптические спецификации
ПараметрСпецификация
Потеря вставки (MPO) в одиночном режимеСтандарт: ≤ 0,75 дБ ((макс.), ≤ 0,50 дБ ((типичный)
Сверхнизкий: ≤ 0,35 дБ ((макс.), ≤ 0,20 дБ ((типичный)
Убыль вставки (MPO) мультимодСтандарт: ≤ 0,6 дБ ((макс.), ≤ 0,50 дБ ((типичный)
Сверхнизкий: ≤ 0,35 дБ ((макс.), ≤ 0,20 дБ ((типичный)
Потеря вставки (LC/SC/FC/ST)≤ 0,3 дБ
Потеря вставки (LC/SC/FC/ST) мультимодный≤ 0,3 дБ
Убытки от возврата (MPO)≥ 60 дБ (8-градусная полировка)
Убытки от возврата (MPO)≥ 25 дБ
Убытки от возврата (LC/SC/FC/ST)APC≥60dB; UPC≥50dB; Multimode≥35dB
Прочность<0,3 дБ типичное изменение (200 спариваний)
Взаимозаменяемость≤ 0,2 дБ
Испытание вставки-вытягивания500 раз, IL < 0,5 дБ
Прочность на растяжение> 70N
Операционная температура-40°C до +85°C
Ключевые особенности
  • Низкие потери вставки, высокие потери возврата
  • Многоволоконный разъединитель на базе MT с 4, 8, 12 и 24 окончаниями волокон
  • Экономическое решение для массового уничтожения волокон
  • Разработан для применения с низкими потерями и стандартными потерями в одномодном и многомодном режимах
  • Кабели с крутыми кабелями, овальными кабелями и пустыми лентами
  • Кодированные по цвету корпуса для легкой идентификации
  • Отличная повторяемость и обменность
Преимущества кабеля MPO/MTP
  • Высокое качество:Предварительно завершенные на заводе, испытанные и упакованные с отчетами об испытаниях
  • Экономия места:Малый диаметр уменьшает объем кабеля и улучшает воздушный поток
  • Эффективное время:Конструкция "подключается и играет" сокращает время установки
Заявления
Разработан для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и высокоплотных центров обработки данных. Оптимизирован для приложений 10/40/100G высокоплотных центров обработки данных.
Основные области применения:
  • Окружения центров обработки данных с высокой плотностью
  • Установки по передаче волокон в здания
  • Внутренние соединения в оптическом оборудовании
12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 112F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 2
Правила присвоения имен и подтверждение порядка
12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 3
Сопутствующие продукты
7236037 ZCM11A12HIA: 8F MPO SM Волоконно-оптические кабели MPO-LC 2,0 мм
7236038 ZCM11A22HIA: 12F MPO SM Волоконно-оптические кабели MPO-LC 2,0 мм
7236039 ZCM11A52HIA: 24F MPO SM Волоконно-оптические кабели MPO-LC 2,0 мм
7236040 ZCM11A17HAA: 8F MPO OM3 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
7236041 ZCM11A27HAA: 12F MPO OM3 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
7236042 ZCM11A57HAA: 24F MPO OM3 Волоконно-оптические кабели MPO-LC 2,0 мм
7236043 ZCM11A18HMA: 8F MPO OM4 Волоконно-оптические кабели MPO-LC 2,0 мм
7236044 ZCM11A28HMA: 12F MPO OM4 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
7236045 ZCM11A58HMA: 24F MPO OM4 Волоконно-оптические кабели MPO-LC 2,0 мм
7236046 ZCM21A12HIA: 8F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236047 ZCM21A22HIA: 12F MTP SM Волоконно-оптические кабели MPO-LC 2,0 мм
7236048 ZCM21A52HIA: 24F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236049 ZCM21A17HAA: 8F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
7236050 ZCM21A27HAA: 12F MTP OM3 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
7236051 ZCM21A57HAA: 24F MTP OM3 Волоконно-оптические кабели MPO-LC 2,0 мм
7236052 ZCM21A18HMA: 8F MTP OM4 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
Способы соединения и полярность
12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 4
Три метода связи
12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 512F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 612F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 712F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 8
Подробности о материале
12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 9
Опаковка
Стандартная защитная упаковка с маркировкой OMC. Доступные размеры картона: 34×22×15 см, 44×34×24 см, 54×39×34 см. Напросительная упаковка доступна по запросу.
12F MTP OM3 волоконно-оптический MTP-LC 2,0 мм прямой кабель для 40G QSFP+ PLR4 10
OEM/ODM услуги
  • Цвет кабеля, печать, материал куртки, настройка цвета соединителя
  • Маркировка OEM, идентификационные кольца, маркировки кабелей, коробки, маркировки доставки
  • Различные уровни качества
