| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | HELLOSIGNAL® OR OEM |
| Количество мин заказа: | 50шт |
| Упаковывая детали: | 10 ПК/пластиковый пакет |
| Время доставки: | Обычно через 25 дней после получения депозита. |
| Условия оплаты: | Т/Т |
| Поставка способности: | безлимитный |
| Долговечность: | <0,3 дБ типичное изменение, 200 сопряжений | Взаимозаменяемость: | ≤0,2 дБ |
|---|---|---|---|
| Тест вставки-вытягивания: | Более 600 раз, IL | Прочность на растяжение: | >70Н |
| Рабочая температура (℃): | от -40 до +85°С | ||
| Высокий свет: | кабель оптического волокна 2.0мм МТП,прямой МТП к кабелям проводки ЛК |
||
12F MPO (MTP) - гибкий провод волокна MPO (MTP) конструировано для 40G QSFP+ SR4
40G QSFP+ CSR4 и отношения оптики 100G QSFP28 SR4 непосредственные и центр данных высокой плотности
| Код Сион | Описание Сион | |||||||

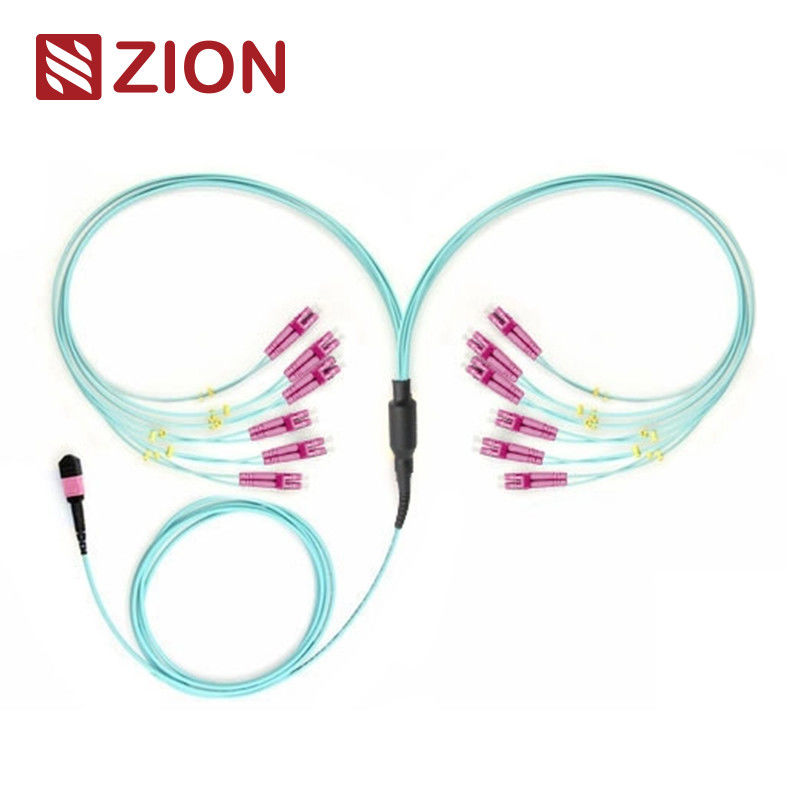

| ZCM21A57HAAX | кабели проводки оптического волокна MTP-LC 2.0mm 24F MTP OM3 прямые | |||||||
| Соединитель MTP тип соединителя волокна. MTP (нажим Мульти-волокна дальше) тип соединителя волокна мульти-ядра. Волокно высокой плотности MTP pre - система соединения в настоящее время главным образом использована в применении окружающих сред высокой плотности центров данных, применении стекловолокна к зданию, и внутренних применениях соединения внутри оптически оборудования приемопередатчика как оптический прибор, 40G, 100G, QSFP+. | ||||||||
| Типы соединителя MTP различены согласно регулировкам EIA/TIA-604-5: номера ядра (номер), мужская голова массива (мужчина, женщина), полярность (ПК или APC). | ||||||||
| 24 женщины ядров MTP к дуплексу 12 LC (uniboot 12xLC; 24 кабеля проводки симплекса) 24F MTP- LC/SC/FC/ST LC прямых закончены соединитель MTP и LC/SC/FC/ST на обоих концах. 24pcs (12pcs для uniboot LC; 24 кабеля разветвителя симплекса LC) оптимизированы для 40G QSFP+ PLR4 к применениям центра данных непосредственного отношения и высокой плотности оптики 10G SFP+ LR. имейте такую же длину. Она специфически конструирована для волокна высокой плотности латая в центрах данных которым нужны сбережения космоса и уменьшают тревоги управления кабеля. |
||||||||
| кабели проводки 24F MTP- LC/SC/FC/ST прямые конструированные для решения соединения 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 и центра данных высокой плотности. Она оптимизирована для применений центра данных высокой плотности 10/40/100G. Этот 24 кабеля проводки волокна использован на соединять (12) SFP+ в панель переходника MTP и хобот MTP. | ||||||||
Промышленный стандарт соединителей:
| Соединитель | Ссылка | Расквартировывать детали | ||||||
| MTP однорежимное | EIA/TIA-604-5 | SM APC: Зеленый ботинок connectors+black (стандартная потеря MTP) SM APC: Желтый ботинок connectors+black (супер малопотертое MTP) |
||||||
| MTP мультимодное | EIA/TIA-604-5 | ПК OM1&OM2: Бежевый ботинок connectors+black (стандартная потеря MTP) ПК OM3&OM4: Ботинок Aqua connectors+black (Standard&Super малопотертое MTP) ПК OM3&OM4: Ботинок Heather фиолетовый connectors+black (стандартная потеря MTP) |
||||||
| встречает IEC стандартное IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) уступчивый составленный привязывать TIA-604-5 в TIA-568-C | ||||||||
| канал волокна 10G уступчивый | ||||||||
| 40G и 100G IEEE 802,3 |
Промышленный стандарт других соединителей:
| SC : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973. | ||||||||
| FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973 | ||||||||
| ST : TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973 Etc | ||||||||
| E2000: IEC61754-15 |
Доступный для
| G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Оптически спецификации:
| Детали спецификаций. | Одиночный режим (8 градусов APC отполировал) | Мультимодный (блеск ПК плоский) | ||||||
| потеря nsertion (MTP) (IEC 61300-3-34) |
Стандартная потеря: ≤0.75dB (максимальное), ≤0.50dB (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
Стандартная потеря: ≤0.6dB (максимальное), ≤0.50 (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
||||||
| Вносимая потеря (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Потеря возвращения (MTP) | ≥60dB (полировать 8degree) | ≥25dB | ||||||
| Потеря возвращения (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Стойкость | <0> | |||||||
| Взаимозаменяемость | ≤0.2dB | |||||||
| тест Вставк-тяги | Выше 600 раз, IL <0.5dB | |||||||
| Прочность на растяжение | >70N | |||||||
| Рабочая температура (℃) | ·- 40 к + 85°C | |||||||
Особенности:
| вносимая потеря низкая, потеря высокого дохода | ||||||||
| MT основало соединитель Мульти-волокна, 4,8,12 и 24 прекращения и собрания соединителя волокна | ||||||||
| решение экономическое для масс-прекращения волокна | ||||||||
| конструированное для малопотертой и стандартной потери SM и применений MM | ||||||||
| усиливало круглый кабель, овальный кабель и обнаженные варианты ленты доступный | ||||||||
| цвет закодировал снабжения жилищем доступные для того чтобы продифференцировать тип волокна, польский тип и/или ранг соединителя | ||||||||
| хорошее в повторимости и exchangeability |
Заслуги кабеля заплаты MPO/MTP/кабеля хобота вообще включают:
| качественное высоко- — кабели кабеля/хобота заплаты MPO/MTP фабрика пре-прекращенная, испытанная и упакованная вместе с отчетами по испытанию. Эти отчеты служат как долгосрочные документация и проверка качества. | ||||||||
| кабели кабеля/хобота заплаты кабеля volume-MPO/MTP уменьшая имеют очень небольшие диаметры, которые уменьшают том кабеля и улучшают условия кондиционирования воздуха в центрах данных | ||||||||
| время - сбережения — с особенным дизайном подключей и играй, кабелем заплаты MPO/MTP/кабелями хобота можно включать и немедленно затыкать внутри. Оно значительно помогает уменьшить время установки. |
Применение:
| кабели проводки 24F MTP- LC/SC/FC/ST прямые конструированные для решения соединения 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 и центра данных высокой плотности. Она оптимизирована для применений центра данных высокой плотности 10/40/100G. Этот 24 кабеля проводки волокна использован на соединять (12) SFP+ в панель переходника MTP и хобот MTP | ||||||||
| Весь из соединителей MTP OMC от Senko/Nissin/Sumitomo. Гибкий провод волокна MTP вид сборок кабеля высокой плотности который общее пользование в 3 областях. | ||||||||
| применение центра данных с высокой плотной окружающей средой степени | ||||||||
| стекловолокно к зданию | ||||||||
| внутреннее применение соединителя в оборудовании волокна. |
Называть данные по подтверждения Rules&Order:
Кабели проводки MTP-LC связи Сион горячие прямые
| Код Сион | Описание Сион | |||||||
| 7236037 | ZCM11A12HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MPO SM прямые | ||||||
| 7236038 | ZCM11A22HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MPO SM прямые | ||||||
| 7236039 | ZCM11A52HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MPO SM прямые | ||||||
| 7236040 | ZCM11A17HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MPO OM3 прямые | ||||||
| 7236041 | ZCM11A27HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MPO OM3 прямые | ||||||
| 7236042 | ZCM11A57HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MPO OM3 прямые | ||||||
| 7236043 | ZCM11A18HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MPO OM4 прямые | ||||||
| 7236044 | ZCM11A28HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MPO OM4 прямые | ||||||
| 7236045 | ZCM11A58HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MPO OM4 прямые | ||||||
| 7236046 | ZCM21A12HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MTP SM прямые | ||||||
| 7236047 | ZCM21A22HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MTP SM прямые | ||||||
| 7236048 | ZCM21A52HIAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MTP SM прямые | ||||||
| 7236049 | ZCM21A17HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MTP OM3 прямые | ||||||
| 7236050 | ZCM21A27HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MTP OM3 прямые | ||||||
| 7236051 | ZCM21A57HAAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MTP OM3 прямые | ||||||
| 7236052 | ZCM21A18HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 8F MTP OM4 прямые | ||||||
| 7236053 | ZCM21A28HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 12F MTP OM4 прямые | ||||||
| 7236054 | ZCM21A58HMAX | кабели проводки оптического волокна MPO-LC 2.0mm 24F MTP OM4 прямые | ||||||
| Соединитель | Канал волокна | |||||||
Помощь 3 методов соединения держит правую полярность MPO/MTP
MTP – 24 x LC симплексное типа структур 1
MTP – – дуплекс типа структур 2-Type a 12 x LC
MTP – 12 x LC двухшпиндельное типа структур 2-Type b
MTP – 12 x LC двухшпиндельное типа структур 2-Type c
MTP – полярность для MTP – 12 x Uniboot LC типа структур 3
Детали материала
Упаковка
| Пакет этого легко принятый и хорошо защищенный волокна оптического кабеля был обозначен и был отмечен OMC как дефолт. Стандартный размер коробки: см 34*22*15; см 44*34*24; см 54*39*34. Которая коробка, который нужно использовать зависит от Qty товаров. Упаковку можно подгонять. | ||||||||
Обслуживание OEM/ODM для вас
| 1. Цвет кабеля, печатая слово, материал куртки кабеля, цвет соединителя | ||||||||
| 2. Ярлык OEM, определяет кольцо, ярлык кабеля, коробку, грузя метки | ||||||||
| 3. Различный качественный уровень. |
