Главная страница > Продукция> MPO MTP> 24-жильный оптоволоконный кабель MTP-LC OM4 с прямым дизайном 2,0 мм для центров обработки данных высокой плотности

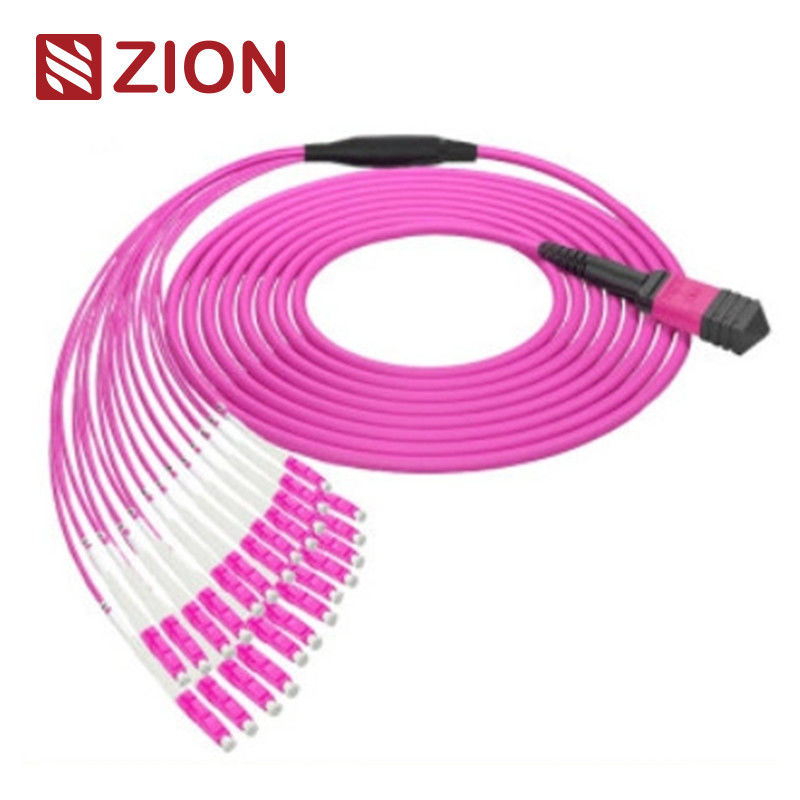

24-жильный оптоволоконный кабель MTP-LC OM4 с прямым дизайном 2,0 мм для центров обработки данных высокой плотности

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Основная информация
Место происхождения: Китай
Фирменное наименование: HELLOSIGNAL® OR OEM
Количество мин заказа: 50шт
Упаковывая детали: 10 ПК/пластиковый пакет
Время доставки: Обычно через 25 дней после получения депозита.
Условия оплаты: Т/Т
Поставка способности: безлимитный
Лучшая цена Контакт
Подробная информация
Долговечность: <0,3 дБ типичное изменение, 200 сопряжений Взаимозаменяемость: ≤0,2 дБ
Испытание вставки-вытягивания: Более 600 раз, IL Предел прочности: >70Н
Рабочая температура (°C): от -40 до +85°С
Выделить:

24F Жгут проводов MTP-LC

,

Оптоволоконный жгут OM4

,

Оптоволоконный кабель MTP 2

Характер продукции

24F MTP OM4 Волоконно-оптические кабели MTP-LC 2,0 мм
24-жильный оптоволоконный кабель MTP-LC OM4 с прямым дизайном 2,0 мм для центров обработки данных высокой плотности 0
Информация о продукте Zion
Код Сиона: ZCM21A58HAAX
Сион Описание: 24F MTP OM4 Волоконно-оптические кабели MTP-LC 2,0 мм прямой подвески
Обзор продукции
MTP-коннектор представляет собой многоволоконный пуш-он-коннектор, предназначенный для высокоплотных волоконно-оптических приложений.Этот 24-ядерный MTP Female to 12 LC Duplex кабель оптимален для 40G QSFP+ PLR4 до 10G SFP+ LR оптики прямого соединения и высокой плотности среды центра обработки данных.
MTP-коннекторы стандартизированы в соответствии с правилами EIA/TIA-604-5 и различаются по количеству ядер, полу (мужчина/женщина) и типу полировки (PC или APC).
Соответствие промышленным стандартам
Стандарты MTP-коннекторов
Ссылка на однорежимный МТП: EIA/TIA-604-5
MTP Single Mode Housing Details: SM APC: Зеленые разъемы + черный загрузчик (MTP с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (MTP с очень низкими потерями)
Ссылка MTP Multimode: EIA/TIA-604-5
MTP Multimode Housing Details: OM1&OM2 ПК: бежевые разъемы + черный бот (MTP с стандартной потерью)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартные потери MTP)
  • Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
  • Соответствует стандарту 10G Fiber Channel
  • 40G и 100G IEEE 802.3
Другие стандарты соединителей
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973 И т.д.
  • E2000: IEC61754-15
Доступные виды волокон
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Оптические спецификации
Потеря вставки
MTP (IEC 61300-3-34) Однорежимный (APC 8-градусный полированный): Стандартная потеря: ≤0,75dB ((макс.), ≤0,50dB ((типичный); Сверхнизкая потеря: ≤0,35dB ((макс.), ≤0,20dB ((типичный)
MTP (IEC 61300-3-34) Multimode (PC Flat Polish): Стандартная потеря: ≤0,6dB (макс.), ≤0,50 (типичный); Сверхнизкая потеря: ≤0,35dB (макс.), ≤0,20dB (типичный)
LC/SC/FC/ST (IEC 61300-3-6) однорежимный режим (APC полированный на 8 градусов): ≤0,3 дБ
LC/SC/FC/ST (IEC 61300-3-6) Мультимод (PC Flat Polish): ≤0,3 дБ
Возвратные потери
MTP Singlemode (APC с полировкой на 8 градусов): ≥ 60dB
MTP Multimode (PC Flat Polish): ≥ 25 дБ
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
LC/SC/FC/ST: ≥35 дБ
Спецификации производительности
  • Прочность: <0,3 дБ типичное изменение (200 спариваний)
  • Заменяемость: ≤ 0,2 дБ
  • Испытание на вставку-втягивание: 500 раз, IL<0,5 дБ
  • Прочность на протяжении: > 70N
  • Время подключения: > 600
  • Операционная температура в одиночном режиме (APC): от -40 до +85°C
Ключевые особенности
  • Низкие потери вставки, высокие потери возврата
  • Многоволоконный соединитель на базе MT с 4,8,12 и 24 окончания волокна
  • Экономическое решение для массового уничтожения волокон
  • Предназначен для применения SM и MM с низкой и стандартной потерями
  • Доступны круглого кабеля, овального кабеля и голых лент
  • Кодированные по цвету корпуса для различения типа волокна, типа полировки и класса соединителя
  • Отличная повторяемость и обменность
Преимущества кабеля MPO/MTP
  • Высокое качество - предварительно завершенное на заводе, протестированное и упакованное с отчетами о испытаниях для документации и контроля качества
  • Экономия пространства - небольшие диаметры уменьшают объем кабелей и улучшают условия кондиционирования воздуха в центрах обработки данных
  • Эффективное использование времени - конструкция подключения значительно сокращает время установки
Заявления
Разработан для 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 и среды высокой плотности дата-центра. Оптимизирован для приложений 10/40/100G высокой плотности дата-центра.Этот кабель 24 Fiber используется для подключения (12) SFP + в панель адаптера MTP и ствол MTP.
Все соединители MTP поставляются от Senko/Nissin/Sumitomo.
  • Окружения центров обработки данных с высокой плотностью
  • Волокна для строительных применений
  • Применение внутренних соединителей в оборудовании для волоконных волокон
24-жильный оптоволоконный кабель MTP-LC OM4 с прямым дизайном 2,0 мм для центров обработки данных высокой плотности 1 24-жильный оптоволоконный кабель MTP-LC OM4 с прямым дизайном 2,0 мм для центров обработки данных высокой плотности 2
Сопутствующие продукты
Горячие кабели MTP-LC от Zion Communication:
  • 7236037 ZCM11A12HIA: 8F MPO SM Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236038 ZCM11A22HIA: 12F MPO SM Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236039 ZCM11A52HIA: 24F MPO SM Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
  • 7236041 ZCM11A27HAA: 12F MPO OM3 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236046 ZCM21A12HIA: 8F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
  • 7236047 ZCM21A22HIA: 12F MTP SM Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236048 ZCM21A52HIA: 24F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Волоконно-оптические кабели MPO-LC 2,0 мм
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
  • 7236053 ZCM21A28HMA: 12F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Волоконно-оптические кабели MPO-LC 2,0 мм прямой подвески
Упаковка и настройка
Стандартная упаковка включает в себя маркированные и маркированные волоконно-оптические кабели в защитных коробках.
Услуги OEM/ODM доступны
  • Цвет кабеля, печать и настройка материала куртки
  • Оригинальный товарный знак, идентификационные кольца, этикетки кабелей и марки доставки
  • Различные уровни качества
