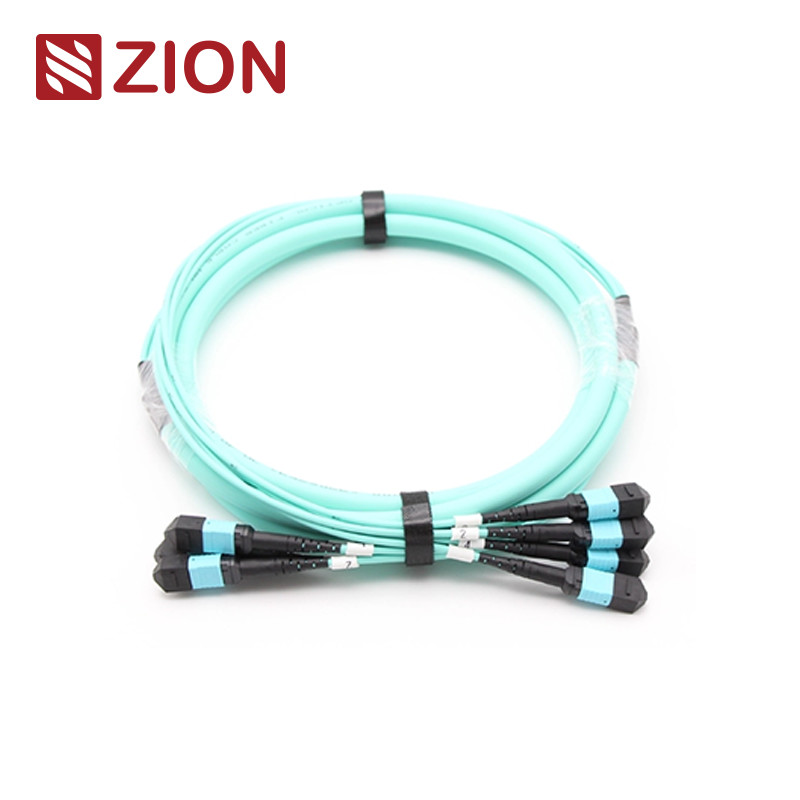

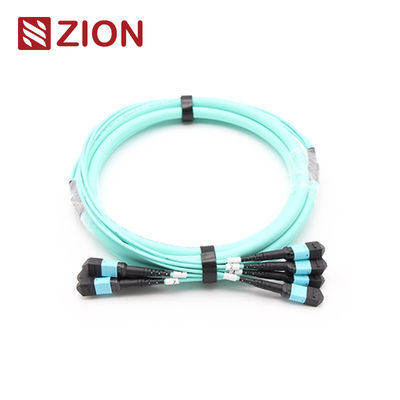

48F ((4x12) MTP OM3 Волоконно-оптический магистральный кабель
Высокая плотность 48-волоконного магистрального кабеля MTP OM3, предназначенного для применения в центрах обработки данных, поддерживающий передачу данных 10G/40G/100G.
Сионский код:ZCM22C7HIAX
Описание:(4*12) 48F MTP OM3 Волоконно-оптический магистральный кабель
MTP-коннектор представляет собой многоволоконный подъемный разъем, предназначенный для среды с высокой плотностью.и внутренние соединения в оборудовании оптического приемопередатчика, поддерживающего 40G, 100G и QSFP+ технологий.
Типы MTP-коннекторов классифицируются в соответствии с правилами EIA/TIA-604-5 на основе числа ядра, пола (мужчина/женщина) и полярности (PC или APC).
Обзор продукции
24F-144F MPO/MTP стволовые кабели завершаются соединителями MPO/MTP на обоих концах, соединяющими модули MPO/MTP в качестве постоянных связей.Эти кабели поддерживают скорости до 10G / 40G / 100Gbps решений центра обработки данных.
Промышленные стандарты соединителей
MTP одиночный режим
Ссылка:ОВОС/ТИА-604-5
Подробная информация о жилье:
SM APC: зеленые разъемы + черный загрузчик (MTP с стандартными потерями)
SM APC: Желтые разъемы + черный загрузчик (MTP с очень низкой потерей)
МТП мультимод
Ссылка:ОВОС/ТИА-604-5
Подробная информация о жилье:
OM1 и OM2 ПК: бежевые разъемы + черная загрузка (MTP с стандартными потерями)
OM3 и OM4 ПК: Аква-коннекторы + черный сапог (стандартный и супер низкопотеренный MTP)
OM3 & OM4 ПК: Heather Violet соединители + черный загрузка (стандартные потери MTP)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) соответствие
- Структурированная проводка по ТИА-568-С
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G соответствуют стандарту IEEE 802.3
Оптические спецификации
Потеря вставки (MTP) одиночный режим (APC полированный на 8 градусов):
Стандартная потеря: ≤ 0,75 дБ ((макс.), ≤ 0,50 дБ ((типичная)
Сверхнизкая потеря: ≤ 0,35 дБ ((макс.), ≤ 0,20 дБ ((типичная)
Multimode (PC Flat Polish) с потерями вставки (MTP):
Стандартная потеря: ≤ 0,6 дБ ((макс.), ≤ 0,50 ((типичная)
Сверхнизкая потеря: ≤ 0,35 дБ ((макс.), ≤ 0,20 дБ ((типичная)
Потеря вставки (LC/SC/FC/ST) Единый режим (APC полированный на 8 градусов):≤ 0,3 дБ
Потеря вставки (LC/SC/FC/ST) Мультимод (PC Flat Polish):≤ 0,3 дБ
Потеря возврата (MTP) в одиночном режиме (APC с полировкой на 8 градусов):≥ 60 дБ
Возвратная потеря (MTP) мультимод (PC Flat Polish):≥ 25 дБ
Убытки от возврата (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Прочность:<0,3 дБ типичное изменение (200 спариваний)
Заменяемость:≤ 0,2 дБ
Испытание вставки-вытягивания:500 раз, IL<0,5 дБ
Прочность на растяжение:> 70N
Время подключения:> 600
Рабочая температура в одиночном режиме (APC):-40°C до +85°C
Ключевые особенности
- Низкие потери вставки, высокие потери возврата
- Многоволоконный соединитель на базе MT с 4, 8, 12 и 24 окончаниями волокна
- Экономическое решение для массового уничтожения волокон
- Предназначен для применения SM и MM с низкой и стандартной потерями
- Кабели с крутыми кабелями, овальными кабелями и пустыми лентами
- Кодированные по цвету корпуса для легкой идентификации типа волокна
- Отличная повторяемость и обменность
Заявления
Все соединители OMC MTP поставляются от компании Senko/Nissin/Sumitomo.
- Окружения центров обработки данных с высокой плотностью
- Установки по передаче волокон в здания
- Внутренние соединения в оптическом оборудовании
Документация продукта
Нажмите на вкладку " Вытащить " для Senko MTP
Кабельные материалы и строительство
Коннектор и волокнистый канал
Примечание: женские разъемы должны подключаться к мужским типам разъемов.
Рисунок кабеля MTP-MTP 12F
Спецификации допустимой длины
| Общая длина (L) (м) |
Толерантность длины (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < л |
+0,5% x L/-0 |
Методы подключения полярности MTP/MPO
Три способа подключения обеспечивают правильную полярность MTP/MPO. Поскольку блочный разъем 24F-144F MPO/MTP является 12F MPO/MTP, он сохраняет ту же полярность, что и одиночные 12F MPO/MTP.
Подробности о материале
Сопутствующие продукты
Популярные кабели MPO/MTP от Zion Communication:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Волоконно-оптический магистральный кабель
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Волоконно-оптический магистральный кабель
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Волоконно-оптический магистральный кабель
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Волоконно-оптический магистральный кабель
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Волоконно-оптический магистральный кабель
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Волоконно-оптический магистральный кабель
Опаковка
Волокнисто-оптические кабели упаковываются в защитные картоны с маркировкой OMC. Стандартные размеры картона включают 34×22×15 см, 44×34×24 см и 54×39×34 см. Выбор картона зависит от количества.Доступная индивидуальная упаковка.
OEM/ODM услуги
Варианты настройки включают:
- Цвет кабеля, печать и материал куртки
- Настройка цвета соединителя
- Маркировка OEM, идентификационные кольца и этикетки кабелей
- Коробки на заказ и маркировки
- Различные уровни качества
