| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | HELLOSIGNAL® OR OEM |
| Количество мин заказа: | 50 шт. |
| Упаковывая детали: | 10 ПК/пластиковый пакет |
| Время доставки: | Обычно через 25 дней после получения депозита. |
| Условия оплаты: | Т/Т |
| Поставка способности: | безлимитный |
| Долговечность: | Типичное изменение | Взаимозаменяемость: | ≤0,2 дБ |
|---|---|---|---|
| Время подключения: | ≤ 500 | Прочность на растяжение: | >70Н |
| Рабочая температура (℃): | от -40 до +85°С | ||
| Высокий свет: | Одномодовый гибкий провод 3.0mm MPO,гибкий провод 12 волокон LSZH MPO,изготовленный на заказ гибкий провод метров Mpo волокна |
||
Режим SC LC FC ST/APC UPC 0.9/2.0/3.0mm одиночный/мультимодные гибкий провод/отрезки провода оптического волокна PVC/LSZH.
| Код Сион | Описание Сион | |||||||

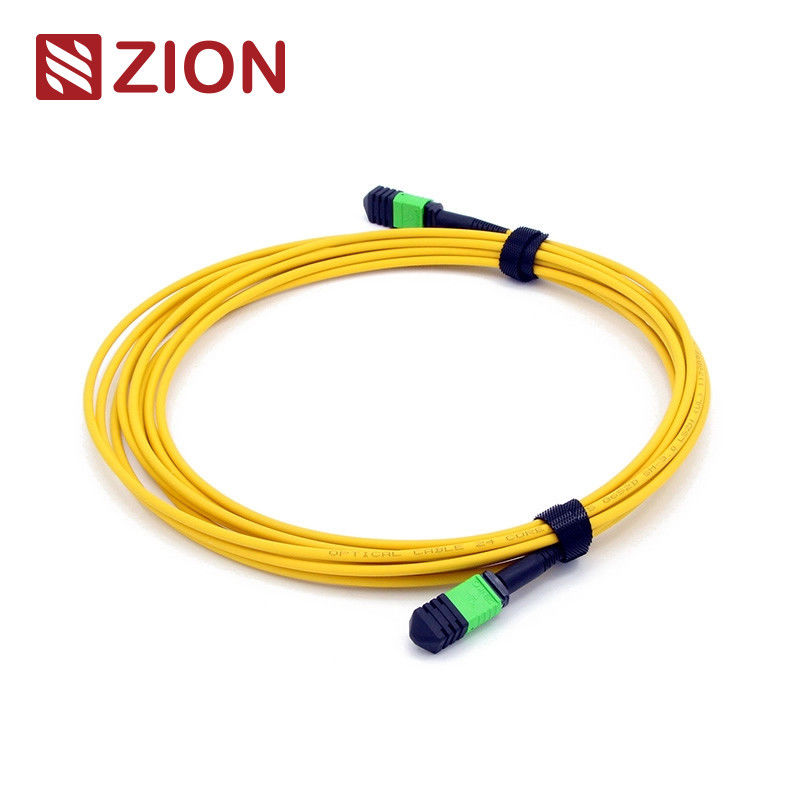

| ZCM1122HIA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского SM 3.0mm LSZH 12 изготовленным на заказ | |||||||
| Соединитель MPO тип соединителя волокна. MPO (нажим Мульти-волокна дальше) тип соединителя волокна мульти-ядра. Волокно высокой плотности MPO pre - система соединения в настоящее время главным образом использована в применении окружающих сред высокой плотности центров данных, применении стекловолокна к зданию, и внутренних применениях соединения внутри оптически оборудования приемопередатчика как оптический прибор, 40G, 100G, QSFP+. | ||||||||
| Типы соединителя MPO различены согласно регулировкам IEC 61754-7: номера ядра (номер), мужская голова массива (мужчина, женщина), полярность (ПК или APC). | ||||||||
| Гибкий провод волокна MPO-MPO 3.0mm LSZH. Гибкий провод волокна MPO закончен соединитель MPO на обоих концах. Гибкий провод волокна MPO подключает модули MPO совместно как постоянная связь. Гибкий провод волокна MPO доступен с 12, 24, 48,60,72, 96,144fibers. Скорости поддержки до решений центра данных 10/40/100Gbps. Они типично приняты для того чтобы соединить кассеты, панели или усиливанные вентилятор-выходы MPO, и облегчить быстрое раскрытие костяка высокой плотности привязывая в центрах данных и других высоких окружающих средах волокна. Кроме того, MPO также обеспечивает много гибкость и удобства как только вы должны изменить стиль соединителя в пультах временных соединительных кабелей. Вместо изменения соединителя на хоботе кабеля, как раз устанавливая новую кассету с новым стилем соединителя на сторону crossconnect пульта временных соединительных кабелей. | ||||||||
| Гибкий провод волокна 12F MPO-MPO конструирован для 40G QSFP+ SR4, 40G QSFP+ CSR4 и отношений оптики 100G QSFP28 SR4 непосредственных и центра данных высокой плотности. | ||||||||
Промышленный стандарт соединителей:
| Соединитель | Ссылка | Расквартировывать детали | ||||||
| MPO однорежимное | IEC 61754-7 | SM APC: Зеленый ботинок connectors+black (стандартная потеря MPO) SM APC: Желтый ботинок connectors+black (супер малопотертое MPO) |
||||||
| MPO мультимодное | IEC 61754-7 | ПК OM1&OM2: Бежевый ботинок connectors+black (стандартная потеря MPO) ПК OM3&OM4: Ботинок Aqua connectors+black (Standard&Super малопотертое MPO) ПК OM3&OM4: Ботинок Heather фиолетовый connectors+black (стандартная потеря MPO) |
||||||
| встречает IEC стандартное IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) уступчивый составленный привязывать TIA-604-5 в TIA-568-C | ||||||||
| канал волокна 10G уступчивый | ||||||||
| 40G и 100G IEEE 802,3 |
Оптически спецификации:
| Детали спецификаций. | Одиночный режим (8 градусов APC отполировал) | Мультимодный (блеск ПК плоский) | ||||||
| потеря nsertion (MPO) (IEC 61300-3-34) |
Стандартная потеря: ≤0.75dB (максимальное), ≤0.50dB (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
Стандартная потеря: ≤0.6dB (максимальное), ≤0.50 (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
||||||
| Вносимая потеря (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Потеря возвращения (MPO) | ≥60dB (полировать 8degree) | ≥25dB | ||||||
| Потеря возвращения (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Стойкость | <0> | |||||||
| Взаимозаменяемость | ≤0.2dB | |||||||
| Вставляемые времена | ≤ 500 | |||||||
| Прочность на растяжение | >70N | |||||||
| Рабочая температура (℃) | ·- 40 к + 85°C | |||||||
| Особенности: | ||||||||
| вносимая потеря низкая, потеря высокого дохода | ||||||||
| MT основало соединитель Мульти-волокна, 4,8,12 и 24 прекращения и собрания соединителя волокна | ||||||||
| решение экономическое для масс-прекращения волокна | ||||||||
| конструированное для малопотертой и стандартной потери SM и применений MM | ||||||||
| усиливало круглый кабель, овальный кабель и обнаженные варианты ленты доступный | ||||||||
| цвет закодировал снабжения жилищем доступные для того чтобы продифференцировать тип волокна, польский тип и/или ранг соединителя | ||||||||
| хорошее в повторимости и exchangeability |
| Применение: | ||||||||
| Весь из соединителей MPO OMC от Senko/Nissin/Sumitomo. Гибкий провод волокна MPO вид сборок кабеля высокой плотности который общее пользование в 3 областях. | ||||||||
| применение центра данных с высокой плотной окружающей средой степени | ||||||||
| стекловолокно к зданию | ||||||||
| внутреннее применение соединителя в оборудовании волокна. |
Называть данные по подтверждения Rules&Order:
Пушпульная плата для Senko MPO
Чертеж гибкого провода волокна MPO-MPO 12F.
| Общая длина (l) (m) | длина допуска (см) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| „+0,5% x L/-0 |
| |||||||
Помощь 3 методов соединения держит правую полярность MTP/MPO
1. Полярность соединение
| Полярность кабели MPO использует ключ вверх, ключевой вниз с дизайна. Поэтому, как показано в диаграмме ниже, положение 1 одного соединитель соответствие к положению 1 другого соединителя. Никакое сальто полярности. Поэтому, когда мы используем полярность кабель MTP для соединения, мы должны использовать кабели заплаты дуплекса A-B на кабелях одного конца и заплаты A-A двухшпиндельных на другом конце. С тех пор в этой связи, Rx1 должно подключить с Tx1. Если мы не используем кабель заплаты A-A двухшпиндельный, согласно принципу проектирования полярности, то кабель MTP, волокно 1 может передать волокну 1, что сказать Rx1 может передать Rx1, которое может причинить ошибки. |
| 2. Соединение b полярности | ||||||||
| Кабели b MTP полярности используют ключ вверх, ключевой вверх по дизайну. Поэтому, как показано в диаграмме ниже, положение 1 одного соединителя соответствие к положению 12 другого соединителя. Поэтому, когда мы используем кабель b MTP полярности для соединения, мы должны использовать кабели заплаты дуплекса A-B на обоих концах. С ключа до ключа вверх по помощи дизайна слегка ударить полярность, которая делает волокно 1 передает волокну 12, это Rx1 передает Tx1. |
| 3. Соединение c полярности | ||||||||
| Как полярность кабели MPO, кабели c MPO полярности также используют ключ вверх, ключевой вниз с дизайна. Однако, внутри в кабеле, дизайн креста волокна, которого делает положение 1 из одного соединителя соответствие к положению 2 из другой соединитель. Как показано в диаграмме ниже, когда мы используем кабель c MTP полярности для соединения, мы должны использовать кабели заплаты дуплекса A-B на обоих концах. С перекрестной помощи дизайна волокна слегка ударить полярность, которая делает волокно 1 передает волокну 2, это Rx1 передает Tx1. |
Примечание: Тип полярности в следующей называя правил-полярности a; Полярность b; Полярность c
Гибкий провод волокна MPO связи Сион горячий
| Код Сион | Описание Сион | |||||||
| 7236001 | ZCM1122HIA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского SM 3.0mm LSZH 12 изготовленным на заказ | ||||||
| 7236002 | ZCM1152HIA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского SM 3.0mm LSZH 24 изготовленным на заказ | ||||||
| 7236003 | ZCM1127HLA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM3 3.0mm LSZH 12 изготовленным на заказ | ||||||
| 7236004 | ZCM1157HLA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM3 3.0mm LSZH 24 изготовленным на заказ | ||||||
| 7236005 | ZCM1128HMA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM4 3.0mm LSZH 12 изготовленным на заказ | ||||||
| 7236006 | ZCM1158HMA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM4 3.0mm LSZH 24 изготовленным на заказ | ||||||
| 7236007 | ZCM2122HIA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского SM 3.0mm LSZH 12 изготовленным на заказ | ||||||
| 7236008 | ZCM2152HIA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского SM 3.0mm LSZH 24 изготовленным на заказ | ||||||
| 7236009 | ZCM2127HLA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM3 3.0mm LSZH 12 изготовленным на заказ | ||||||
| 7236010 | ZCM2157HLA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM3 3.0mm LSZH 24 изготовленным на заказ | ||||||
| 7236011 | ZCM2128HMA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM4 3.0mm LSZH 12 изготовленным на заказ | ||||||
| 7236012 | ZCM2158HMA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM4 3.0mm LSZH 24 изготовленным на заказ | ||||||
Упаковка
| Пакет этого легко принятый и хорошо защищенный волокна оптического кабеля был обозначен и был отмечен OMC как дефолт. Стандартный размер коробки: см 34*22*15; см 44*34*24; см 54*39*34. Которая коробка, который нужно использовать зависит от Qty товаров. Упаковку можно подгонять. | ||||||||
Обслуживание OEM/ODM для вас
| 1. Цвет кабеля, печатая слово, материал куртки кабеля, цвет соединителя | ||||||||
| 2. Ярлык OEM, определяет кольцо, ярлык кабеля, коробку, грузя метки | ||||||||
| 3. Различный качественный уровень. |
