Долговечность: | Типичное изменение | Взаимозаменяемость: | ≤0,2 дБ |
---|---|---|---|
Время подключения: | ≤ 500 | Прочность на растяжение: | >70Н |
Рабочая температура (℃): | от -40 до +85°С |
Код Сион | Описание Сион | |||||||||||||||||||||||||||||||||||||||||||

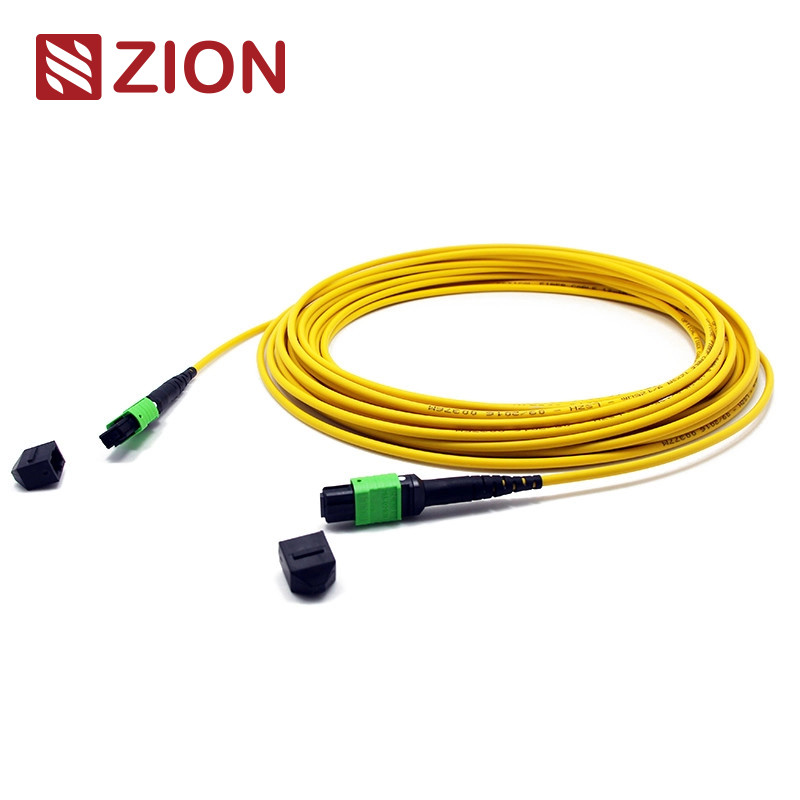

ZCM1152HIA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского SM 3.0mm LSZH 24 изготовленным на заказ | |||||||||||||||||||||||||||||||||||||||||||
|
Промышленный стандарт соединителей:
|
встречает IEC стандартное IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) уступчивый составленный привязывать TIA-604-5 в TIA-568-C | ||||||||
канал волокна 10G уступчивый | ||||||||
40G и 100G IEEE 802,3 |
Оптически спецификации:
Детали спецификаций. | Одиночный режим (8 градусов APC отполировал) | Мультимодный (блеск ПК плоский) | ||||||
потеря nsertion (MPO) (IEC 61300-3-34) |
Стандартная потеря: ≤0.75dB (максимальное), ≤0.50dB (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
Стандартная потеря: ≤0.6dB (максимальное), ≤0.50 (типичное) Супер малопотертое: ≤0.35dB (максимальное), ≤0.20dB (типичное) |
||||||
Вносимая потеря (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Потеря возвращения (MPO) | ≥60dB (полировать 8degree) | ≥25dB | ||||||
Потеря возвращения (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Стойкость | <0> | |||||||
Взаимозаменяемость | ≤0.2dB | |||||||
Прочность на растяжение | >70N | |||||||
Вставляемые времена | ≤500 | |||||||
Рабочая температура (℃) | ·- 40 к + 85°C |
Особенности: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Применение: | ||||||||||||||||||||||||||||||||||||||||||||
|
Называть данные по подтверждения Rules&Order:
Пушпульная плата для Senko MPO
Чертеж гибкого провода волокна MPO-MPO 12F.
Общая длина (l) (m) | длина допуска (см) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40„+0,5% x L/-0 |
|
Помощь 3 методов соединения держит правую полярность MTP/MPO
Решение полярности Base-24
Для того чтобы уловить вверх с повышенным спросом для более высокой ширины полосы частот, 24 кабеля волокна MTP/MPO введен для того чтобы облегчить миграцию к сети 100G. Он удваивает плотность 12 волокно привязывая в таком же следе ноги, который уменьшает отсчет волокна, учитывает меньше тропу кабеля, и улучшать воздушный поток. Обслуживание полярности base-24 MTP/MPO привязывая, однако, более осложнено. OMC рекомендует тип кабель хобота a (ключа-вверх к ключу-вниз) MTP/MPO. С нашим типом типом кассетой Aand AF, отсутствие потребности для -к- кабеля заплаты больше. Метод взаимодействия проиллюстрирован в следующем изображении |
КАБЕЛЬ ХОБОТА связи Сион горячий
Код Сион | Описание Сион | |||||||
7236001 | ZCM1122HIA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского SM 3.0mm LSZH 12 изготовленным на заказ | ||||||
7236002 | ZCM1152HIA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского SM 3.0mm LSZH 24 изготовленным на заказ | ||||||
7236003 | ZCM1127HLA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM3 3.0mm LSZH 12 изготовленным на заказ | ||||||
7236004 | ZCM1157HLA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM3 3.0mm LSZH 24 изготовленным на заказ | ||||||
7236005 | ZCM1128HMA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM4 3.0mm LSZH 12 изготовленным на заказ | ||||||
7236006 | ZCM1158HMA1X | Женщина MPO к гибкого провода волокон MPO MPO метрам женского OM4 3.0mm LSZH 24 изготовленным на заказ | ||||||
7236007 | ZCM2122HIA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского SM 3.0mm LSZH 12 изготовленным на заказ | ||||||
7236008 | ZCM2152HIA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского SM 3.0mm LSZH 24 изготовленным на заказ | ||||||
7236009 | ZCM2127HLA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM3 3.0mm LSZH 12 изготовленным на заказ | ||||||
7236010 | ZCM2157HLA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM3 3.0mm LSZH 24 изготовленным на заказ | ||||||
7236011 | ZCM2128HMA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM4 3.0mm LSZH 12 изготовленным на заказ | ||||||
7236012 | ZCM2158HMA1X | Женщина MTP к гибкого провода волокон MTP MTP метрам женского OM4 3.0mm LSZH 24 изготовленным на заказ |
Упаковка
Пакет этого легко принятый и хорошо защищенный волокна оптического кабеля был обозначен и был отмечен OMC как дефолт. Стандартный размер коробки: см 34*22*15; см 44*34*24; см 54*39*34. Которая коробка, который нужно использовать зависит от Qty товаров. Упаковку можно подгонять. | ||||||||
Обслуживание OEM/ODM для вас
1. Цвет кабеля, печатая слово, материал куртки кабеля, цвет соединителя | ||||||||
2. Ярлык OEM, определяет кольцо, ярлык кабеля, коробку, грузя метки | ||||||||
3. Различный качественный уровень. |
