Обзор продукта

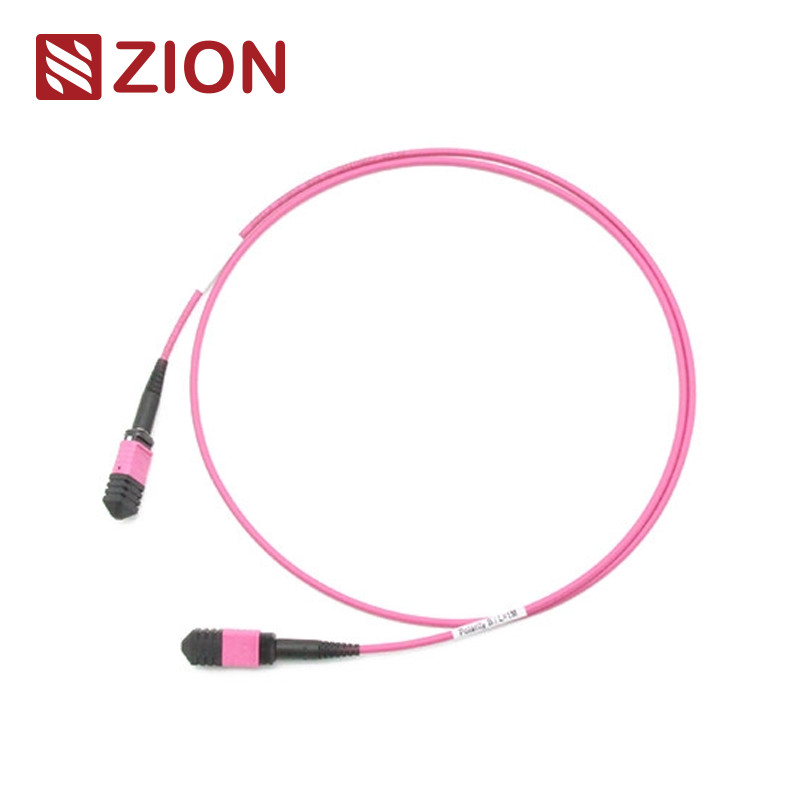

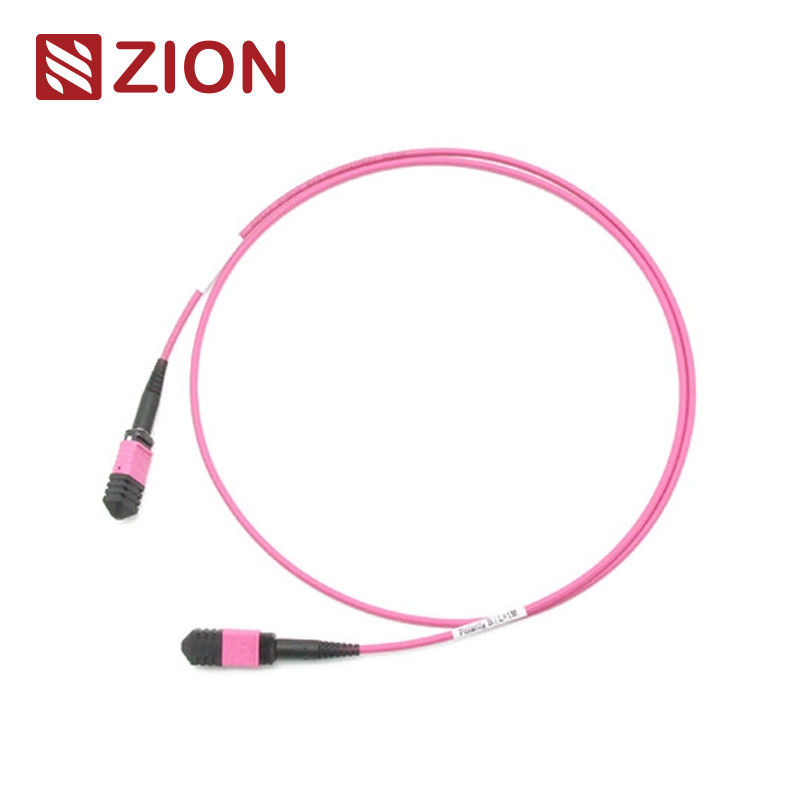

MPO Female - MPO Female OM4 3.0mm LSZH 24 волокна MPO патч-корд, изготовленный на заказ, метры
Идентификация продукта
Код Zion: ZCM1158HMA1X
Описание Zion: MPO Female - MPO Female OM4 3.0mm LSZH 24 волокна MPO патч-корд, изготовленный на заказ, метры
Технология разъемов MPO
Разъем MPO (Multi-Fiber Push On) - это система высокоплотных волоконных разъемов, в основном используемая в центрах обработки данных, приложениях fiber-to-the-building и внутренних соединениях внутри оборудования оптических приемопередатчиков, поддерживающего технологии 40G, 100G и QSFP+.
Разъемы MPO классифицируются в соответствии со стандартами IEC 61754-7 на основе количества волокон, типа разъема (Male/Female) и типа полировки (PC или APC).
Технические характеристики продукта
MPO-MPO 3.0mm LSZH волоконный патч-корд
Этот волоконный патч-корд MPO имеет разъемы MPO на обоих концах и доступен в различных вариантах количества волокон, включая 12, 24, 48, 60, 72, 96 и 144 волокна. Разработанные для поддержки скоростей до 10/40/100 Гбит/с для решений центров обработки данных, эти шнуры обеспечивают надежные соединения для кассет, панелей и усиленных MPO fan-out.
Основные области применения:
- Высокоплотная кабельная система магистрали центра обработки данных
- Установки fiber-to-the-building
- Внутренние соединения внутри оптического оборудования
- Быстрое развертывание в средах с большим количеством волокон
Соответствие промышленным стандартам
Справка по одномодовому MPO: IEC 61754-7
Детали корпуса одномодового MPO: SM APC: зеленые разъемы + черная заглушка (MPO со стандартными потерями), SM APC: желтые разъемы + черная заглушка (MPO со сверхнизкими потерями)
Справка по многомодовому MPO: IEC 61754-7
Детали корпуса многомодового MPO: OM1&OM2 PC: бежевые разъемы + черная заглушка (MPO со стандартными потерями), OM3&OM4 PC: аква разъемы + черная заглушка (MPO со стандартными и сверхнизкими потерями), OM3&OM4 PC: фиолетовые разъемы + черная заглушка (MPO со стандартными потерями)
Соответствует:
- Стандарту IEC IEC-61754-7; IEC61755
- Telcordia GR-1435-CORE
- JIS C5982; TIA-604-5(FOCIS5)
- Структурированная кабельная система в соответствии с TIA-568-C
- Соответствует 10G Fiber Channel
- 40G и 100G IEEE 802.3
Технические характеристики оптических характеристик
Одномодовый (SM) - APC полировка 8 градусов
Вносимые потери (MPO):
Стандартные потери: ≤ 0,75 дБ (макс.), ≤ 0,50 дБ (типичные)
Сверхнизкие потери: ≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичные)
Вносимые потери (LC/SC/FC/ST): ≤ 0,3 дБ
Обратные потери:
MPO: ≥ 60 дБ (полировка 8 градусов)
LC/SC/FC/ST: APC ≥ 60 дБ; UPC ≥ 50 дБ
Многомодовый (MM) - PC плоская полировка
Вносимые потери (MPO):
Стандартные потери: ≤ 0,60 дБ (макс.), ≤ 0,50 дБ (типичные)
Сверхнизкие потери: ≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичные)
Вносимые потери (LC/SC/FC/ST): ≤ 0,3 дБ
Обратные потери:
MPO: ≥ 25 дБ
LC/SC/FC/ST: ≥ 35 дБ
Общие характеристики
Долговечность: < 0,3 дБ типичное изменение после 200 соединений
Взаимозаменяемость: ≤ 0,2 дБ
Прочность на растяжение: > 70 Н
Количество подключений: ≤ 500
Рабочая температура: -40°C to +85°C
Основные характеристики
- Низкие вносимые потери, высокая производительность обратных потерь
- Многоволоконный разъем на основе MT с 4, 8, 12 и 24 волоконными окончаниями
- Экономичное решение для массового оконцевания оптоволокна
- Предназначен для приложений SM и MM с низкими и стандартными потерями
- Доступен в вариантах прочного круглого кабеля, овального кабеля и голого ленточного кабеля
- Цветовая кодировка корпусов для легкой идентификации типа волокна и типа полировки
- Отличная повторяемость и взаимозаменяемость
Применения
Все разъемы OMC MPO поставляются от Senko/Nissin/Sumitomo. Волоконные патч-кабели MPO - это сборки высокой плотности, используемые в трех основных областях:
- Среды центров обработки данных высокой плотности
- Установки fiber-to-the-building
- Внутренние соединения внутри оптоволоконного оборудования
Технические характеристики допуска по длине
| Общая длина (L) (м) |
Допуск по длине (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Информация об упаковке
Стандартные размеры коробок: 34*22*15 см; 44*34*24 см; 54*39*34 см. Выбор коробки зависит от количества заказа. Доступна индивидуальная упаковка.
Услуги OEM/ODM
Варианты настройки включают:
- Цвет кабеля, печать и материал оболочки
- Настройка цвета разъема
- OEM-маркировка, идентификационные кольца и этикетки кабелей
- Индивидуальная упаковка и транспортная маркировка
- Доступны различные уровни качества
