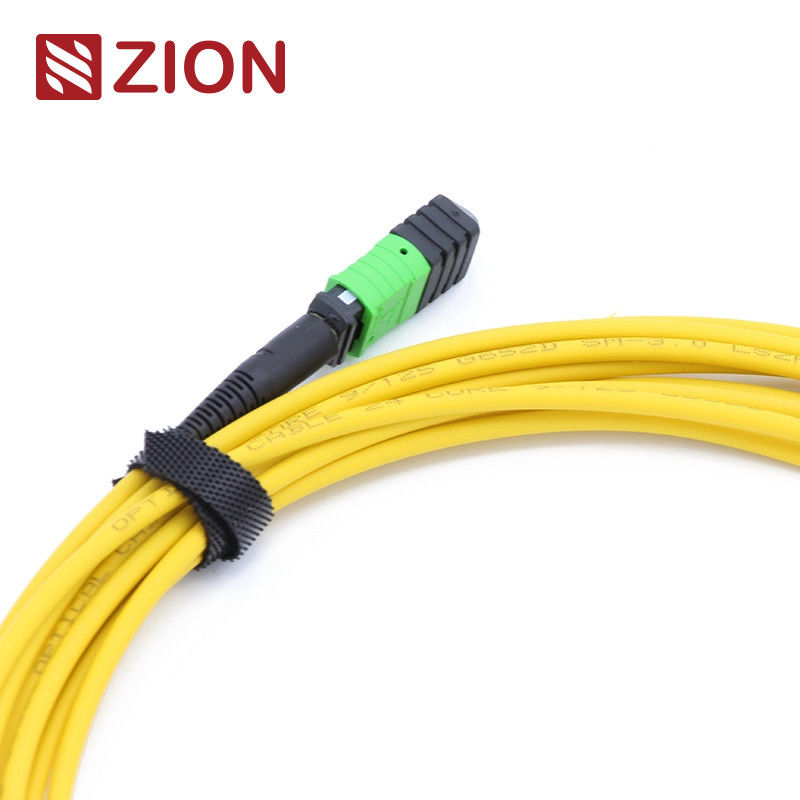

12 Волокна МТП Женщина к МТП Женщина пластырь шнур
Синглмодный 3,0 мм LSZH волоконно-оптический патч-шнур, предназначенный для приложений высокой плотности в центрах обработки данных и сетевых решений 40G/100G.
Идентификация продукта
Сионский код:ZCM2122HIA1X
Описание:МТП Женщина к МТП Женщина SM 3.0mm LSZH 12 волокон МТП Патч Шнур пользовательские счетчики
Обзор продукции
MTP-коннектор представляет собой многоволоконный подъемный разъемный разъем, предназначенный для высокоплотных оптических волокон.развертывание волоконно-волоконных сетей в зданиях, и внутренние соединения внутри оборудования оптического приемопередатчика, поддерживающего технологии 40G, 100G и QSFP+.
MTP-коннекторы классифицируются в соответствии со стандартами IEC 61754-7 по количеству волокон, полу (мужчина/женщина) и полярности (PC или APC).0 мм LSZH Fiber Patch Cord имеет MTP-коннекторы на обоих концах и доступен в различных количествах волокон, включая 12, 24, 48, 60, 72, 96 и 144 волокна.
Основные применения
Специально разработан для 40G QSFP+ SR4, 40G QSFP+ CSR4 и 100G QSFP28 SR4 оптических прямых соединений в среде высокой плотности центра обработки данных.
Промышленные стандарты и спецификации
Стандарты соединителей
- Ссылка MPO на однорежимный режим: EIA/TIA-604-5
- MPO Single Mode Housing: SM APC - зеленые разъемы + черный загрузчик (Standard Loss MTP)
- MPO Single Mode Housing: SM APC - Желтые разъемы + черный загрузчик (Super Low Loss MTP)
- Ссылка MPO Multimode: EIA/TIA-604-5
- Соответствует требованиям IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G IEEE 802.3 Соответствует
Спецификации оптических характеристик
Потеря вставки (MPO) Одномодный APC:
Стандарт: ≤ 0,75 дБ (максимум), ≤ 0,50 дБ (типично)
Сверхнизкий: ≤0,35 дБ (макс.), ≤0,20 дБ (типичный)
Многомодный ПК с потерями вставки (MPO):
Стандарт: ≤ 0,6 дБ (максимум), ≤ 0,50 дБ (типично)
Сверхнизкий: ≤0,35 дБ (макс.), ≤0,20 дБ (типичный)
Потеря возврата (MPO) Одномодный APC:≥ 60 дБ
Убытки от возврата (MPO) мультимодный ПК:≥ 25 дБ
Прочность:<0,3 дБ типичное изменение (200 спариваний)
Заменяемость:≤ 0,2 дБ
Испытание вставки-вытягивания:500 раз, IL < 0,5 дБ
Прочность на растяжение:> 70N
Циклы подключения:> 600
Рабочая температура:-40°C до +85°C
Ключевые особенности
- Низкая потеря вставки и высокая производительность потерь возврата
- Многоволоконный разъединитель на базе MT с 4, 8, 12 и 24 окончаниями волокна
- Экономичное решение массового уничтожения
- Оптимизирован для низких потерь и стандартных потерь одномодных и мультимодных приложений
- Доступен в виде круглого кабеля, овального кабеля и голых лент
- Кодированные по цвету корпуса для легкой идентификации типа волокна и типа полировки
- Отличная повторяемость и обменность
Основные применения
12F MPO-LC/SC/FC/ST прямые кабели с резьбой, предназначенные для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и высокоплотных приложений для центров обработки данных.Оптимизирован для среды центра обработки данных высокой плотности 10/40/100G.
- Окружения центров обработки данных с высокой плотностью
- Распространение волоконного излучения в здания
- Внутренние соединения в оптическом оборудовании
Документация продукта
Правила присвоения имен и подтверждение порядка
Нажмите на вкладку " Вытащить " для MTP Senko
Рисунок кабеля MTP-MTP 12F
Толерантность длины кабеля
| Общая длина (L) в метрах |
Толерантность длины в см |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < л |
+0,5% x L/-0 |
Методы подключения полярности MTP
Три стандартизированных метода подключения обеспечивают правильную полярность MTP/MTP для оптимальной передачи сигнала.
Полярность - связь
Конструкция "ключ вверх, ключ вниз" поддерживает выравнивание позиции волокна (позиция 1 - позиция 1). Требует A-B дуплексных патч-кабелей на одном конце и A-A дуплексных патч-кабелей на другом конце.
Связь полярности B
Ключ вверх, конструкция с переключением полярности (позиция 1 до позиции 12). Требует A-B дуплексные пластыри на обоих концах.
Связь полярности С
Дизайн с внутренним крестом волокна (позиция 1 - 2), требует двухсторонних кабелей A-B.
Примечание:Тип полярности указан в правилах наименования продукта - полярность A, полярность B или полярность C.
Сопутствующие продукты
7236001 ZCM1122HIA1:MPO Женщина к MPO Женщина SM 3,0 мм LSZH 12 волокон MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1:MPO Female To MPO Female SM 3.0mm LSZH 24 Fibers MPO Patch Cord настраиваемые счетчики
7236007 ZCM2122HIA1:МТП Женщина к МТП Женщина SM 3.0mm LSZH 12 волокон МТП Патч Шнур пользовательские счетчики
7236008 ZCM2152HIA1:МТП Женщина к МТП Женщина SM 3,0 мм LSZH 24 волокна МТП Патч Шнурные пользовательские счетчики
Информация о упаковке
Профессионально упакованные волоконно-оптические кабели с маркировкой и маркировкой OMC. Доступны в стандартных картонных размерах: 34×22×15 см, 44×34×24 см и 54×39×34 см. Доступны варианты индивидуальной упаковки.
OEM/ODM услуги
Варианты настройки включают цвет кабеля, печать, материал куртки, цвета разъемов, маркировку OEM, идентификационные кольца, этикетки кабеля, коробки и маркировку.Доступен в различных уровнях качества для удовлетворения конкретных требований.
