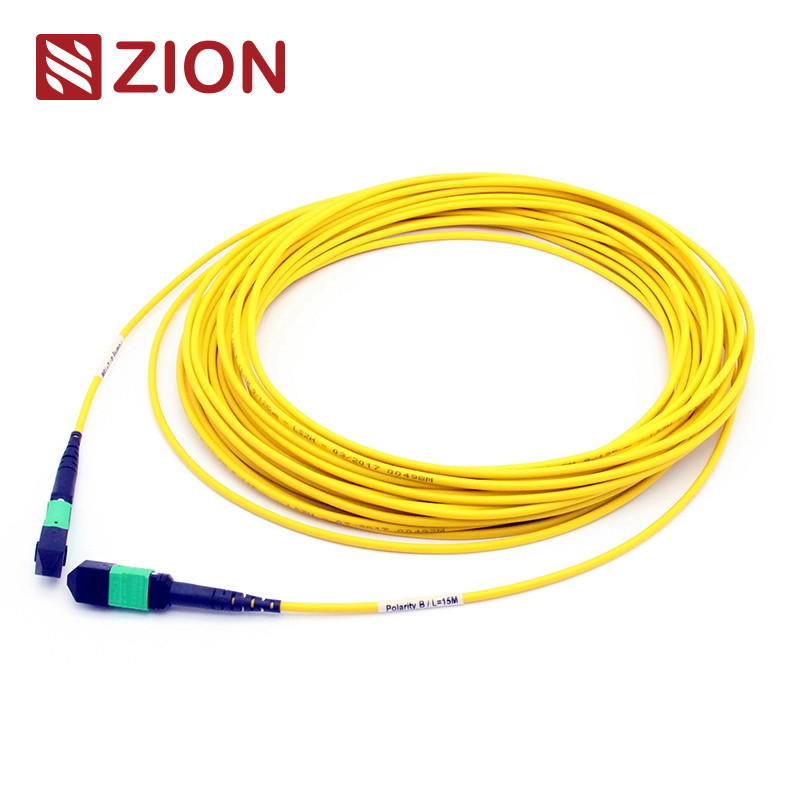

24 волокна МТП патч шнурка женский на женский одиночный режим 3,0 мм LSZH
МТП Женщина к МТП Женщина SM 3,0 мм LSZH 24 волокна МТП Патч Шнурные пользовательские счетчики
Сионский код и описание
Сионский код:ZCM2152HIA1X
Описание:МТП Женщина к МТП Женщина SM 3,0 мм LSZH 24 волокна МТП Патч Шнурные пользовательские счетчики
MPO-коннектор - это многоволоконный подъемный разъемный разъем, предназначенный для систем предварительного подключения высокой плотности.Приложения из волокон в здания, и внутренние соединения внутри оборудования оптического приемопередатчика, поддерживающего технологии 40G, 100G и QSFP+.
Типы MTP-коннекторов классифицируются в соответствии с правилами IEC 61754-7 на основе числа ядра, пола (мужчина/женщина) и полярности (PC или APC).
Этот MTP-MTP 3.0mm LSZH Fiber Patch Cord имеет MTP-коннекторы на обоих концах и доступен с 12, 24, 48, 60, 72, 96 или 144 волокнами.Он поддерживает скорости до 10/40/100Gbps решений центра обработки данных и идеально подходит для взаимосвязи кассетПач-кабель облегчает быстрое развертывание высокоточных магистральных кабелей в центрах обработки данных и других средах с высоким уровнем волоконного доступа.
Кабель 24F MTP-MTP Fiber Patch Cord специально разработан для приложений в центрах обработки данных с высокой плотностью и поддерживает прямые соединения 100G QSFP28 SR4.
Коннекторы промышленный стандарт
Ссылка на MPO в одиночном режиме:ОВОС/ТИА-604-5
Подробная информация о помещении MPO:SM APC: зеленые разъемы + черный загрузчик (MTP стандартного убытка); SM APC: желтые разъемы + черный загрузчик (MTP с очень низким убытком)
Ссылка MPO Multimode:ОВОС/ТИА-604-5
Подробная информация о многомодном корпусе MPO:OM1&OM2 ПК: бежевые разъемы + черная обувь (Standard Loss MTP); OM3&OM4 ПК: Aqua разъемы + черная обувь (Standard&Super low loss MTP); OM3&OM4 ПК: Heather Violet разъемы + черная обувь (Standard loss MTP)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
- Соответствует стандарту 10G Fiber Channel
- 40G и 100G IEEE 802.3
Оптические спецификации
Потеря вставки (MPO) ((IEC 61300-3-34) Одиночный режим (APC 8-градусная полировка):Стандартная потеря: ≤ 0,75 дБ ((макс.), ≤ 0,50 дБ ((типичная); Сверхнизкая потеря: ≤ 0,35 дБ ((макс.), ≤ 0,20 дБ ((типичная)
Потеря вставки ((MPO)) ((IEC 61300-3-34) Мультимод (PC Flat Polish):Стандартная потеря: ≤0,6 дБ (макс.), ≤0,50 дБ (типичная); Сверхнизкая потеря: ≤0,35 дБ (макс.), ≤0,20 дБ (типичная)
Потеря вставки ((LC/SC/FC/ST) ((IEC 61300-3-6) Однорежимный режим (APC полированный на 8 градусов):≤ 0,3 дБ
Потеря вставки ((LC/SC/FC/ST)) ((IEC 61300-3-6) Мультимод (PC Flat Polish):≤ 0,3 дБ
Потеря возврата (MPO) одиночный режим (APC с полировкой на 8 градусов):≥ 60 дБ ((8 градусов полировки)
Убытки от возврата (MPO) мультимод (PC Flat Polish):≥ 25 дБ
Убытки от возврата (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Убытки от возврата (LC/SC/FC/ST):≥ 35 дБ
Прочность:<0,3 дБ типичное изменение (200 спариваний)
Заменяемость:≤ 0,2 дБ
Испытание вставки-вытягивания:500 раз, IL<0,5 дБ
Прочность на растяжение:> 70N
Время подключения:> 600
Рабочая температура в одиночном режиме (APC):-40°C до +85°C
Особенности
- Низкие потери вставки, высокие потери возврата
- Многоволоконный соединитель на базе MT, 4,8,12 и 24 контакты и комплектации соединителей волокна
- Экономическое решение для массового уничтожения волокон
- Предназначен для применения SM и MM с низкой и стандартной потерями
- Доступны круглого кабеля, овального кабеля и голых лент
- Кодированные по цвету корпуса, доступные для различения типа волокна, типа полировки и/или класса соединителя
- Хороший в повторяемости и взаимозаменяемости
Применение
Этот 24F MTP-MTP патч-шнур оптимизирован для приложений в центрах обработки данных с высокой плотностью 10/40/100G. Он предназначен для 100G QSFP28 SR4 оптических прямых соединений и среды центра обработки данных с высокой плотностью.
Все MPO-коннекторы OMC поставляются от Senko/Nissin/Sumitomo. MPO Fiber Patch Cables - это высокоточные кабельные сборы, используемые в трех основных областях:
- Приложения для ЦОД с высокой плотностью среды
- Установки по передаче волокон в здания
- Применение внутренних соединителей в оборудовании для волоконных волокон
Правила присвоения наименований и информация о порядке подтверждения
Нажмите на вкладку " Вытащить " для Senko MTP
Рисунок кабеля MTP-MTP 24F
| Общая длина ((L)) ((m)) |
Длина толерантности ((см) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| "+0,5% x L/-0 |
|
Три метода подключения помогают сохранить правильную полярность MTP/MTP
Раствор полярности базы-24
Для удовлетворения повышенных потребностей в пропускной способности внедряются 24-волоконные MTP/MPO кабели для облегчения миграции в сети 100G.уменьшение количества волоконПоддержание полярности базовых 24 MTP/MPO кабелей более сложное, и OMC рекомендует тип А (key-up-to-key-down) MTP/MPO магистральных кабелей.С нашими кассетами типа А и AFА-для-А патч кабелей больше не требуется.
Горячий трубный кабель Сионской связи
7236001 ZCM1122HIA1: MPO Женщина к MPO Женщина SM 3.0mm LSZH 12 Волокна MPO Патч Корд пользовательские счетчики
7236002 ZCM1152HIA1: MPO Женщина к MPO Женщина SM 3.0mm LSZH 24 Волокна MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO Женщина к MPO Женщина OM3 3,0 мм LSZH 12 волокон MPO Патч Корд пользовательские счетчики
7236004 ZCM1157HLA1: MPO Женщина к MPO Женщина OM3 3,0 мм LSZH 24 Волокна MPO Патч Корд пользовательские счетчики
7236005 ZCM1128HMA1: MPO Женщина к MPO Женщина OM4 3,0 мм LSZH 12 Волокна MPO Патч Шнур пользовательские счетчики
7236006 ZCM1158HMA1: MPO Женщина к MPO Женщина OM4 3,0 мм LSZH 24 Волокна MPO Патч Корд пользовательские счетчики
7236007 ZCM2122HIA1: МТП Женщина к МТП Женщина SM 3.0 мм LSZH 12 волокон МТП Патч Шнур пользовательские счетчики
7236008 ZCM2152HIA1: МТП Женщина к МТП Женщина SM 3.0 мм LSZH 24 Волокна МТП Патч Шнур пользовательские счетчики
7236009 ZCM2127HLA1: МТП Женщина к МТП Женщина OM3 3.0 мм LSZH 12 волокон МТП Патч-кодуль пользовательские счетчики
7236010 ZCM2157HLA1: МТП Женщина к МТП Женщина OM3 3,0 мм LSZH 24 Волокна МТП Патч Шнур пользовательские счетчики
7236011 ZCM2128HMA1: МТП Женщина к МТП Женщина OM4 3,0 мм LSZH 12 волокон МТП Патч Шнур пользовательские счетчики
7236012 ZCM2158HMA1: MTP Женщина к MTP Женщина OM4 3,0 мм LSZH 24 волокна MTP Patch Cord Custom Meters
Опаковка
Этот пакет волоконно-оптических кабелей предназначен для легкой обработки и оптимальной защиты.Выбор картона зависит от количества заказа. Доступны варианты индивидуальной упаковки.
Услуги OEM/ODM
- Цвет кабеля, слово для печати, материал кабельного покрытия, цвет разъема
- Оригинальное обозначение, идентификационное кольцо, обозначение кабеля, коробка, отметки доставки
- Различные уровни качества
