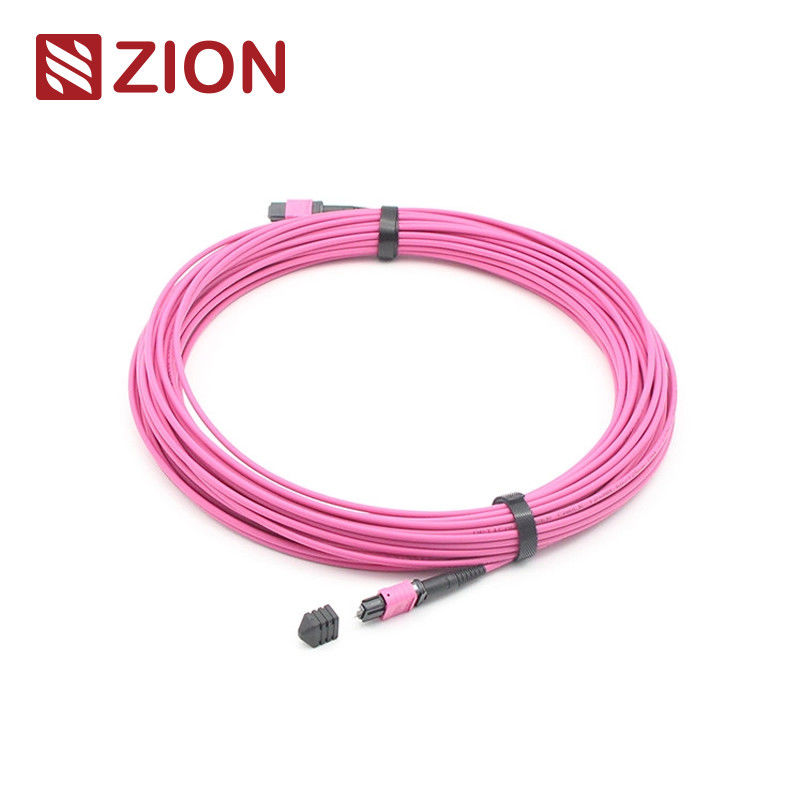

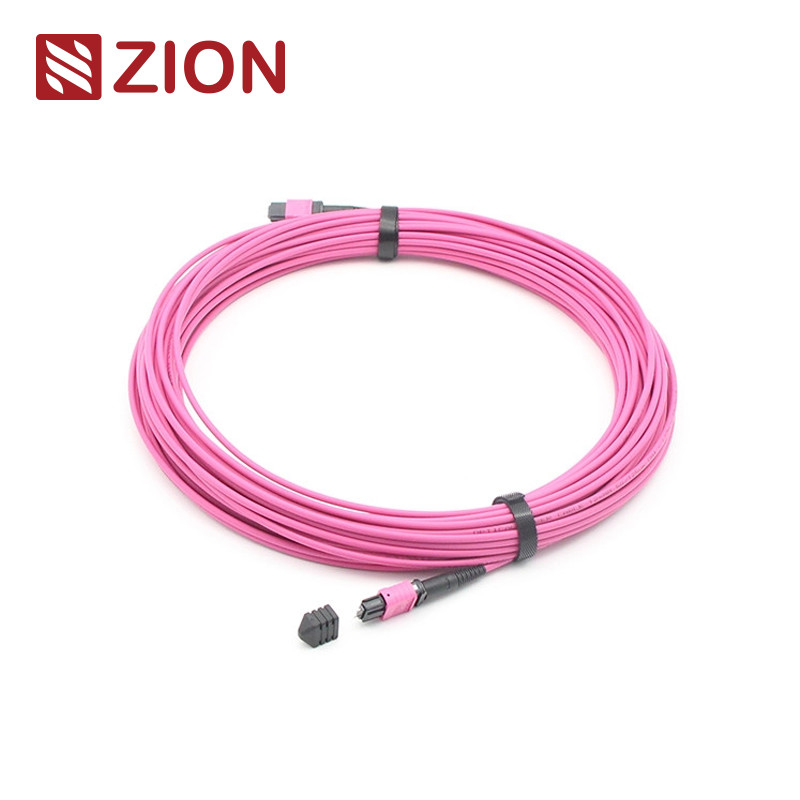

12 волокон MTP Female - MTP Female OM4 3.0 мм LSZH патч-корд
Код Zion: ZCM2128HMA1X
Описание: Патч-корд MTP Female - MTP Female OM4 3.0 мм LSZH 12 волокон MTP, изготовленный на заказ
Разъем MTP - это многоволоконный разъем высокой плотности, предназначенный для эффективного оптического соединения в сложных условиях. Являясь специализированным разъемом MPO (Multi-Fiber Push On), он обеспечивает быстрое развертывание в центрах обработки данных, в приложениях fiber-to-the-building и во внутренних соединениях внутри оборудования оптических приемопередатчиков, поддерживающего технологии 40G, 100G и QSFP+.
Обзор продукта
Этот волоконно-оптический патч-корд MTP-MTP 3,0 мм LSZH оснащен разъемами MTP на обоих концах, предназначенными для соединения модулей MTP в качестве постоянных соединений. Доступные с различным количеством волокон, включая 12, 24, 48, 60, 72, 96 и 144 волокна, эти патч-корды поддерживают скорости до 10/40/100 Гбит/с для решений для центров обработки данных.
12-волоконный волоконно-оптический патч-корд MTP-MTP специально разработан для прямого подключения оптики 40G QSFP+ SR4, 40G QSFP+ CSR4 и 100G QSFP28 SR4 в средах центров обработки данных высокой плотности.
Промышленные стандарты
MPO Singlemode
Справка: EIA/TIA-604-5
Детали корпуса: SM APC: зеленые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
SM APC: желтые разъемы + черный загрузочный элемент (MTP со сверхнизкими потерями)
MPO Multimode
Справка: EIA/TIA-604-5
Детали корпуса:
OM1&OM2 PC: бежевые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
OM3&OM4 PC: аква разъемы + черный загрузочный элемент (MTP со стандартными и сверхнизкими потерями)
OM3&OM4 PC: фиолетовые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Соответствует TIA-604-5(FOCIS5) Структурированная кабельная система в соответствии с TIA-568-C
- Соответствует 10G Fiber Channel
- 40G и 100G IEEE 802.3
Оптические характеристики
Вносимые потери (MPO)(IEC 61300-3-34) Singlemode (APC 8-градусная полировка):
Стандартные потери: ≤0,75 дБ (макс.), ≤0,50 дБ (типичные)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные)
Вносимые потери (MPO)(IEC 61300-3-34) Multimode (PC Flat polish):
Стандартные потери: ≤0,6 дБ (макс.), ≤0,50 (типичные)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные)
Обратные потери (MPO) Singlemode (APC 8-градусная полировка):
≥60 дБ (8-градусная полировка)
Обратные потери (MPO) Multimode (PC Flat polish):
≥25 дБ
Характеристики производительности:
Долговечность: <0,3 дБ типичное изменение (200 соединений)
Взаимозаменяемость: ≤0,2 дБ
Испытание на вставку-вытягивание: 500 раз, IL＜0,5 дБ
Прочность на растяжение: >70 Н
Количество подключений: >600
Рабочая температура Singlemode (APC): от -40°C до +85°C
Основные характеристики
- Низкие вносимые потери, высокие обратные потери
- Многоволоконный разъем на основе MT, разъемы и сборки на 4, 8, 12 и 24 волокна
- Экономичное решение для массовой заделки волокон
- Предназначен для приложений SM и MM с низкими и стандартными потерями
- Доступны варианты прочного круглого кабеля, овального кабеля и голого ленточного кабеля
- Доступны корпуса с цветовой кодировкой для различения типа волокна, типа полировки и/или класса разъема
- Хорошая повторяемость и взаимозаменяемость
Применения
Прямые кабели 12F MPO-LC/SC/FC/ST, предназначенные для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и приложений центров обработки данных высокой плотности. Оптимизированы для сред центров обработки данных высокой плотности 10/40/100G.
- Приложения для центров обработки данных с высокой плотностью
- Установки волокна в здание
- Приложения для внутренних разъемов в волоконном оборудовании
Спецификации допуска по длине
| Общая длина (L)(м) |
Допуск по длине (см) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Информация об упаковке
Этот оптоволоконный кабель имеет удобную, хорошо защищенную упаковку с маркировкой и маркировкой по умолчанию OMC. Стандартные размеры коробок включают 34*22*15 см, 44*34*24 см и 54*39*34 см, выбор зависит от требований к количеству. Доступны варианты упаковки по индивидуальному заказу.
Услуги OEM/ODM
- Цвет кабеля, печать слов, материал оболочки кабеля, цвет разъема
- Этикетка OEM, идентификационное кольцо, этикетка кабеля, коробка, отгрузочные знаки
- Доступны различные уровни качества
