Диаметр волокна: | 9/125 мкм | Вносимая потеря: | СМ (G657A1) < 1,0 дБ |
---|---|---|---|
Потеря возвращения: | СМ > 50 дБ | Тест вставки-вытягивания: | 500 раз, IL |
Рабочая температура (℃): | -40℃~ +80℃ |
Код Сион | Описание Сион | |||||||

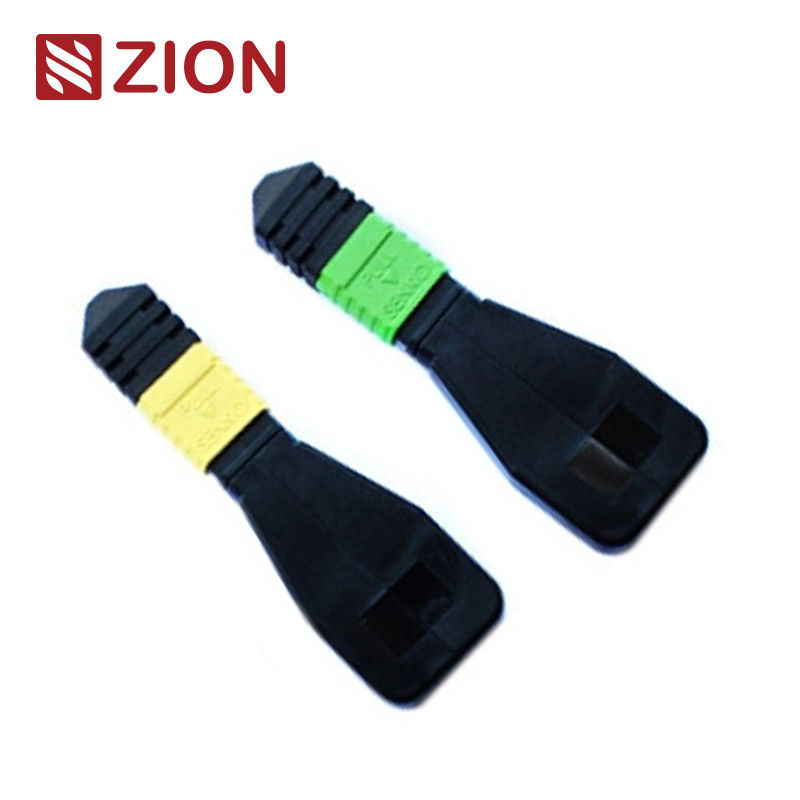

ZCM1111HXA1 | модуль /Cable Loopback оптического волокна 8F MPO SM | |||||||
Петля MPO содержит линию кольца задней части MPO скача в LOOPBACK, и кладет оба конца волокна в соединитель MPO для того чтобы достигнуть светлого пути в таком же соединителе. Емкость старта и чувствительность получать прибора, особенно в связи системы 40/100G, могут обнаружить местонахождение различные потенциальные явления путем возвращающ сигналы достигнуть эффективные испытывать и оценки одиночных компонента или интерфейса на сети волокна. | ||||||||
Много конфигураций цепи стекловолокна, которые могут приспособить 8 - ядр, 12 - ядров и 24 - соединитель ядра MPO и нескольких конфигураций волокна волокна, который нужно приспособиться к порту в модуле Loopback волокна test.8F MPO позволяют проверке и испытывать приемопередатчиков отличая интерфейсом MPO – прибора 40GBASE-SR4/CSR4 QSFP+. модуль Loopback волокна 12F MPO позволяет проверке и испытывать приемопередатчиков отличая интерфейсом MPO – приборами QSFP+ или 100GBASE-SR4 40GBASESR4. модуль Loopback волокна 24F MPO позволяет проверке и испытывать приемопередатчиков отличая интерфейсом MPO – приборами 100GBASESR10 CXP/CFP. | ||||||||
Модули Loopback MPO подают закрепленный петлей сигнал испытать для того чтобы передать и получающ функции. Он использовал широко внутри испытывая окружающая среда особенно внутри параллельные сети 40 и 100G оптики. Loopbacks построены для того чтобы соединить положения приемопередатчиков (TX) и приемников (RX) интерфейсов приемопередатчиков MPO. Loopbacks MPO могут облегчить и быстро пройти вверх по испытанию IL оптически этапов сетей путем соединять их с хоботами MPO/заплатой водит. | ||||||||
OMC предлагает линию собраний loopback оптического волокна MPO для ожог-в и испытывать компонентов и систем сети MPO. Эти собрания Loopback MPO использованы эффектно для того чтобы испытать возможность передатчика и чувствительность приемника сетевого оборудования, особенно для требований к телекоммуникаций и datacom. Они упакованы в компактном снабжении жилищем для самой высокой плотности доступной для этих применений. |
Промышленный стандарт соединителей:
Соединитель | Ссылка | Расквартировывать детали | ||||||
MPO однорежимное | IEC 61754-7 | SM APC: Зеленый ботинок connectors+black (стандартная потеря MPO) SM APC: Желтый ботинок connectors+black (супер малопотертое MPO) |
||||||
MPO мультимодное | IEC 61754-7 | ПК OM1&OM2: Бежевый ботинок connectors+black (стандартная потеря MPO) ПК OM3&OM4: Ботинок Aqua connectors+black (Standard&Super малопотертое MPO) ПК OM3&OM4: Ботинок Heather фиолетовый connectors+black (стандартная потеря MPO) |
встречает IEC стандартное IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; (FOCIS5) уступчивый составленный привязывать TIA-604-5 в TIA-568-C | ||||||||
канал волокна 10G уступчивый | ||||||||
40G и 100G IEEE 802,3 |
Детали материала
Оптически спецификации:
Деталь | Параметр | |||||||
Тип волокна | Однорежимный | |||||||
Диаметр волокна | 9/125um | |||||||
Вносимая потеря | SM (G657A1) <1.0dB | |||||||
Потеря возвращения | SM >50dB | |||||||
тест Вставк-тяги | 500times, IL <0.5dB | |||||||
Температура деятельности | -40℃~ +80℃ |
Испытывать Loopback оптического волокна:
Типично, тест loopback тест в котором сигнал отправлен от коммуникационного устройства и закрепил петлей - задний к прибору как путь определить действует ли он хорошо или как путь устранить неисправность неполноценный узел в сети. Как для loopback оптического волокна испытывая, оптически loopbacks использованы для проверки рабочей надежности прибора. Используя кабель loopback оптического волокна или модуль loopback оптического волокна для передачи данных, сигнал испущенный прибором закреплен петлей от передает конец (Tx) активного компонента назад получает конец (Rx) такого же компонента. |
Применение:
Когда это прибывает в практическим применением, тест loopback оптического волокна часто использован для проверки приемопередатчиков оптического волокна. В виду того что приемопередатчик имеет 2 порта для получать и передавать светлый сигнал, необходимо испытать порты для того чтобы увидеть ли они все еще под деятельностью. Таким образом, тест loopback оптического волокна самый удобный путь для обслуживания приемопередатчика. Испытывая процесс путем направлять сигнал лазера от задней части порта передатчика к порту приемника. После этого переданная картина идет в сравнение с полученная картина для того чтобы убеждаться что они идентичны и не имеет никакую ошибку. | ||||||||
Collocated с приемопередатчиками интерфейса 40G или 100G MPO/MPO | ||||||||
модуль Loopback можно использовать для испытывать возможность передачи и чувствительность приемника сетевого оборудования оптического волокна. |
Называть данные по подтверждения Rules&Order:
Соединитель | Канал волокна |
Полярность (выравнивание канала)
Что, который нужно выбрать для специфического приемопередатчика?
Принимая во внимание общие черты приемопередатчика и loopback, мы должны думать о типе соединителя, типе блеска, и типе кабеля выбирая loopback для приемопередатчика. Проводник выбора для некоторых главным образом используемых модулей приемопередатчика суммирован в следующих таблицах. | ||||||||
Таблица 1: Выборы Loopback для приемопередатчиков 10G SFP+ |
Модель | Тип интерфейса | Тип кабеля | Одетый Loopback | |||||
10GBASE-USR | Дуплекс LC (ПК) | MMF | Loopback многорежимного волокна LC/UPC двухшпиндельный | |||||
10GBASE-SR | Дуплекс LC (UPC) | MMF | ||||||
10GBASE-LR | Дуплекс LC (UPC) | MMF | ||||||
10GBASE-ER | Дуплекс LC (UPC) | SMF | Волокно LC/UPC двухшпиндельное однорежимное Loopback |
|||||
10GBASE-ZR | Дуплекс LC (ПК) | SMF |
Таблица 2: Выборы Loopback для приемопередатчиков 40G QSFP+ |
Модель | Тип интерфейса | Тип кабеля | Одетый Loopback | |||||
40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 многорежимных волокн волокон MTP/UPC Loopback |
|||||
40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 Loopback волокна волокон MTP/APC однорежимных | |||||
40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
40GBASE-LR4 | Дуплекс LC (ПК) | SMF | Волокно LC/UPC двухшпиндельное однорежимное Loopback |
|||||
40GBASE-LR4L | Дуплекс LC (UPC) | SMF | ||||||
40GBASE-ER4 | Дуплекс LC (UPC) | SMF | ||||||
40GBASE-LX4 | Дуплекс LC (UPC) | MMF/SMF | Мультимодное LC/UPC двухшпиндельные/одиночный |
Таблица 3: Выборы Loopback для приемопередатчиков 100G QSFP28 |
Модель | Тип интерфейса | Тип кабеля | Одетый Loopback | |||||
100GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 многорежимных волокн волокон MTP/UPC Loopback |
|||||
100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 Loopback волокна волокон MTP/APC однорежимных | |||||
100GBASE-LR4 | Дуплекс LC (ПК) | SMF | Волокно LC/UPC двухшпиндельное однорежимное Loopback |
Таблица 4: Выборы Loopback для приемопередатчиков CFP |
Модель | Тип интерфейса | Тип кабеля | Одетый Loopback | |||||
40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | 8/12 многорежимных волокн волокон MTP/UPC Loopback |
|||||
40GBASE-LR4 CFP | Дуплекс SC (UPC) | SMF | Волокно SC/UPC двухшпиндельное однорежимное Loopback |
|||||
40GBASE-FR CFP | Дуплекс SC (UPC) | SMF | ||||||
100GBASE-LR4 CFP | Дуплекс SC (PC/UPC) | SMF | ||||||
100GBASE-ER4 CFP | Дуплекс SC (PC/UPC) | SMF | ||||||
100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | 24 многорежимного волокна волокон MTP/UPC Loopback |
Заключение
Этот столб обсуждает специфические выборы loopback волокна для некоторых наиболее обыкновенно используемых приемопередатчиков оптического волокна. Для других модулей приемопередатчика которые не упомянуты в этом столбе, мы можем также суметь как выбрать соответствующий loopback для его путем получать детали о своих типе интерфейса, физическом контакте и типе кабеля. |
Loopback оптического волокна MPO связи Сион горячий
Код Сион | Описание Сион | |||||||
7236013 | ZCM1111HXA1 | модуль /Cable Loopback оптического волокна 8F MPO SM | ||||||
7236014 | ZCM1121HXA1 | модуль/кабель Loopback оптического волокна 12F MPO SM | ||||||
7236015 | ZCM1141HXA1 | модуль /Cable Loopback оптического волокна 24F MPO SM | ||||||
7236016 | ZCM1116HXA1 | модуль /Cable Loopback оптического волокна 8F MPO OM3 | ||||||
7236017 | ZCM1126HXA1 | модуль /Cable Loopback оптического волокна 12F MPO OM3 | ||||||
7236018 | ZCM1146HXA1 | модуль /Cable Loopback оптического волокна 24F MPO OM3 | ||||||
7236019 | ZCM1117HXA1 | модуль /Cable Loopback оптического волокна 8F MPO OM4 | ||||||
7236020 | ZCM1127HXA1 | модуль /Cable Loopback оптического волокна 12F MPO OM4 | ||||||
7236021 | ZCM1147HXA1 | модуль /Cable Loopback оптического волокна 24F MPO OM4 | ||||||
7236022 | ZCM2111HXA1 | модуль /Cable Loopback оптического волокна 8F MTP SM | ||||||
7236023 | ZCM2121HXA1 | модуль /Cable Loopback оптического волокна 12F MTP SM | ||||||
7236024 | ZCM2141HXA1 | модуль /Cable Loopback оптического волокна 24F MTP SM | ||||||
7236025 | ZCM2116HXA1 | модуль /Cable Loopback оптического волокна 8F MTP OM3 | ||||||
7236026 | ZCM2126HXA1 | модуль /Cable Loopback оптического волокна 12F MTP OM3 | ||||||
7236027 | ZCM2146HXA1 | модуль /Cable Loopback оптического волокна 24F MTP OM3 | ||||||
7236028 | ZCM2117HXA1 | модуль /Cable Loopback оптического волокна 8F MTP OM4 | ||||||
7236029 | ZCM2127HXA1 | модуль /Cable Loopback оптического волокна 12F MTP OM4 | ||||||
7236030 | ZCM2147HXA1 | модуль /Cable Loopback оптического волокна 24F MTP OM4 |
Упаковка
Пакет этого легко принятый и хорошо защищенный волокна оптического кабеля был обозначен и был отмечен OMC как дефолт. Стандартный размер коробки: см 34*22*15; см 44*34*24; см 54*39*34. Которая коробка, который нужно использовать зависит от Qty товаров. Упаковку можно подгонять. | ||||||||
Обслуживание OEM/ODM для вас
1. Цвет кабеля, печатая слово, материал куртки кабеля, цвет соединителя | ||||||||
2. Ярлык OEM, определяет кольцо, ярлык кабеля, коробку, грузя метки | ||||||||
3. Различный качественный уровень. |
