24 Волокна MTP Модуль одномодного оптического волокна с высокой потерей возврата для сетей 40G/100G

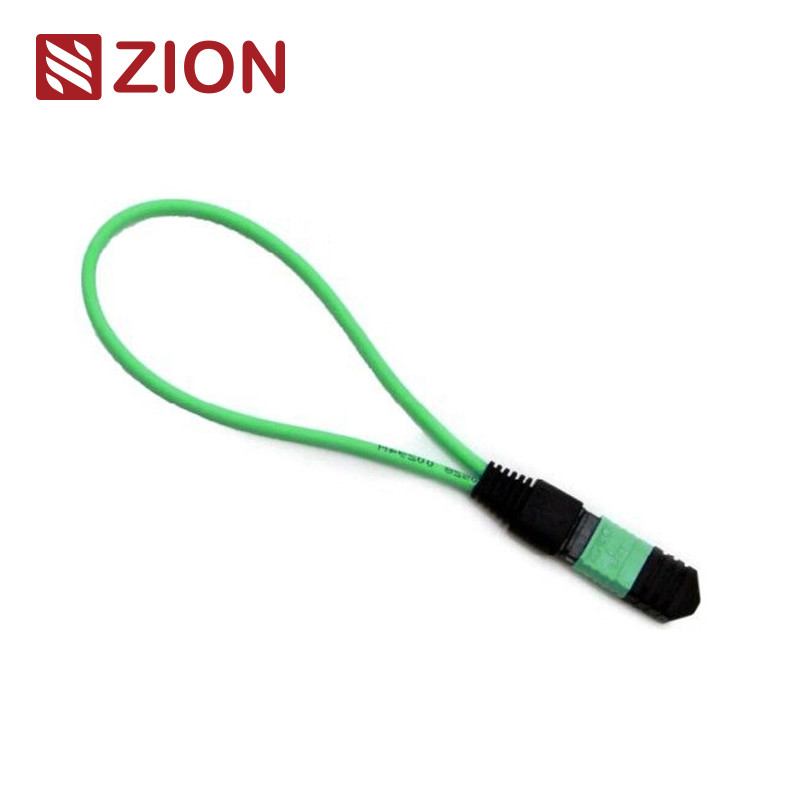

Петля MTP содержит разъем MTP, оба конца волокна которого подключены к одному и тому же разъему, создавая замкнутый световой путь. Эта конфигурация позволяет тестировать емкость запуска устройства и чувствительность приема, особенно в сетях связи 40/100G. Возвращая сигналы к источнику, она помогает выявлять различные сетевые явления и облегчает эффективное тестирование и оценку отдельных компонентов или интерфейсов в оптоволоконных сетях.

Доступны различные конфигурации, вмещающие 8-жильные, 12-жильные и 24-жильные разъемы MTP с несколькими конфигурациями волокон для адаптации к различным требованиям к тестовым портам. Модуль обратной связи по оптоволокну 24F MTP специально позволяет проверять и тестировать приемопередатчики с интерфейсом MTP - устройства 100GBASESR10 CXP/CFP.

Модули обратной связи MTP обеспечивают замкнутый сигнал для тестирования функций передачи и приема. Они широко используются в тестовых средах, особенно в сетях параллельной оптики 40G и 100G. Петли предназначены для соединения позиций приемопередатчика (TX) и приемника (RX) интерфейсов приемопередатчиков MTP. Эти модули облегчают и ускоряют тестирование IL сегментов оптической сети, подключая их к магистралям MTP и соединительным кабелям.

Справка по MTP одномодовому волокну: EIA/TIA-604-5
Детали корпуса MTP одномодового волокна: SM APC: зеленые разъемы + черный загрузочный элемент (MTP со стандартными потерями)
SM APC: желтые разъемы + черный загрузочный элемент (MTP со сверхнизкими потерями)

Стандарты соответствия:

• Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5)
• Структурированная кабельная система в соответствии с TIA-568-C
• Соответствует стандарту 10G Fiber Channel
• 40G и 100G IEEE 802.3

Тест обратной связи включает отправку сигнала с устройства связи и его возврат обратно на то же устройство для проверки правильности работы или устранения неполадок в дефектных сетевых узлах. Для оптоволоконных приложений оптические петли проверяют эксплуатационную надежность устройств. Используя оптоволоконные кабели или модули обратной связи для передачи данных, сигнал, излучаемый устройством, возвращается с порта передачи (Tx) обратно на порт приема (Rx) того же компонента.

Тестирование обратной связи по оптоволокну обычно используется для проверки оптоволоконных приемопередатчиков. Поскольку приемопередатчики имеют отдельные порты для приема и передачи световых сигналов, тестирование этих портов необходимо для обеспечения непрерывной работы. Тест обратной связи обеспечивает наиболее удобный метод обслуживания приемопередатчика. Процесс тестирования направляет лазерный сигнал от порта передатчика обратно к порту приемника, а затем сравнивает переданный шаблон с принятым шаблоном, чтобы убедиться, что они идентичны и безошибочны.

• Совместно с приемопередатчиками интерфейса 40G или 100G MPO/MTP
• Используется для тестирования возможности передачи и чувствительности приемника оборудования оптоволоконной сети

• 7236013 ZCM1111HXA: 8F MPO SM модуль/кабель для обратной связи по оптоволокну
• 7236014 ZCM1121HXA: 12F MPO SM модуль/кабель для обратной связи по оптоволокну
• 7236015 ZCM1141HXA: 24F MPO SM модуль/кабель для обратной связи по оптоволокну
• 7236016 ZCM1116HXA: 8F MPO OM3 модуль/кабель для обратной связи по оптоволокну
• 7236017 ZCM1126HXA: 12F MPO OM3 модуль/кабель для обратной связи по оптоволокну
• 7236018 ZCM1146HXA: 24F MPO OM3 модуль/кабель для обратной связи по оптоволокну
• 7236019 ZCM1117HXA: 8F MPO OM4 модуль/кабель для обратной связи по оптоволокну
• 7236020 ZCM1127HXA: 12F MPO OM4 модуль/кабель для обратной связи по оптоволокну
• 723602: ZCM1147HXA: 24F MPO OM4 модуль/кабель для обратной связи по оптоволокну
• 7236022 ZCM2111HXA: 8F MTP SM модуль/кабель для обратной связи по оптоволокну
• 7236023 ZCM2121HXA: 12F MTP SM модуль/кабель для обратной связи по оптоволокну
• 7236024 ZCM2141HXA: 24F MTP SM модуль/кабель для обратной связи по оптоволокну
• 7236025 ZCM2116HXA: 8F MTP OM3 модуль/кабель для обратной связи по оптоволокну
• 7236026 ZCM2126HXA: 12F MTP OM3 модуль/кабель для обратной связи по оптоволокну
• 7236027 ZCM2146HXA: 24F MTP OM3 модуль/кабель для обратной связи по оптоволокну
• 7236028 ZCM2117HXA: 8F MTP OM4 модуль/кабель для обратной связи по оптоволокну
• 7236029 ZCM2127HXA: 12F MTP OM4 модуль/кабель для обратной связи по оптоволокну
• 7236030 ZCM2147HXA: 24F MTP OM4 модуль/кабель для обратной связи по оптоволокну

Эти оптоволоконные кабели упакованы в удобную, хорошо защищенную упаковку с маркировкой OMC по умолчанию. Стандартные размеры коробок включают 34*22*15 см, 44*34*24 см и 54*39*34 см. Используемая конкретная коробка зависит от количества товара. Доступны варианты индивидуальной упаковки.

Варианты настройки включают:

• Цвет кабеля, текст для печати, материал оболочки кабеля
• Варианты цвета разъема
• Маркировка OEM, идентификационные кольца, этикетки кабелей
• Пользовательские коробки и транспортные маркировки
• Доступны различные уровни качества
