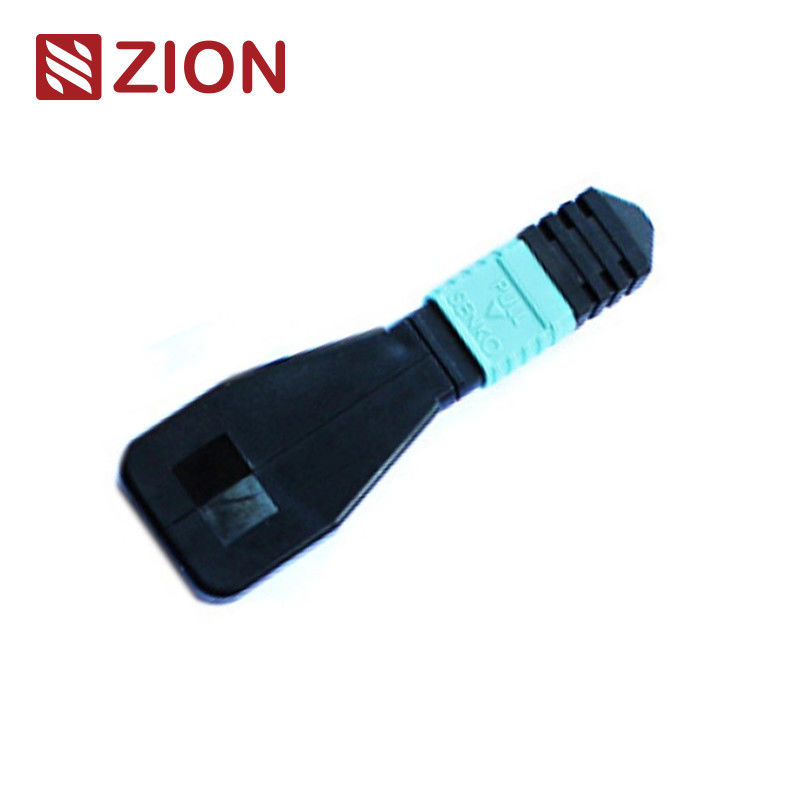

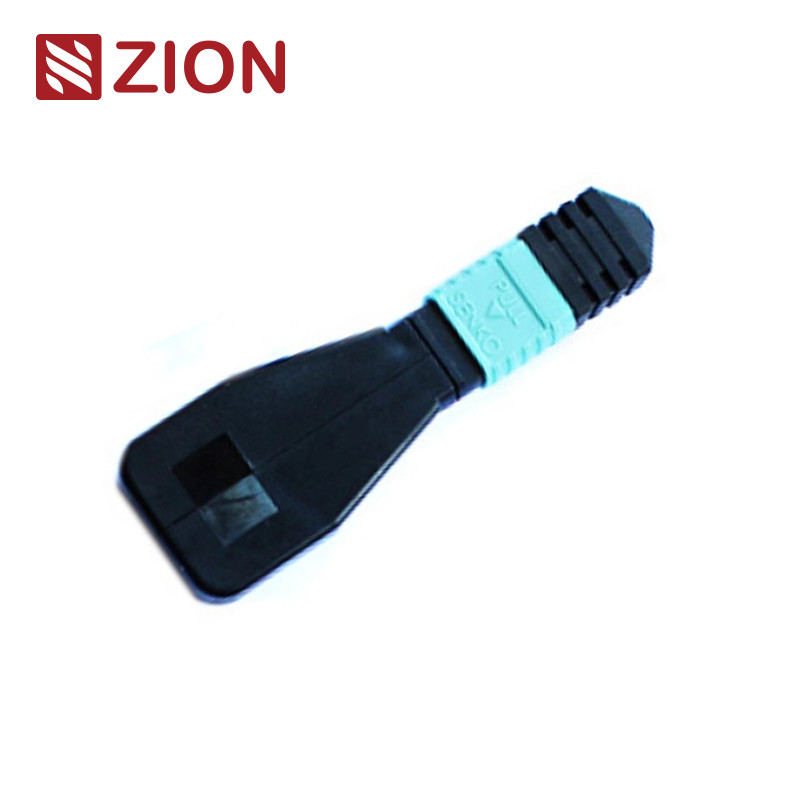

8-волоконный модуль закольцовки MTP OM3 для оптоволоконного кабеля для тестирования сети 40/100G

8F MTP OM3 Модуль/кабель оптического волокна

MTP loopback содержит MTP-волоконные прыжки, сконфигурированные в схеме loopback, причем оба конца волокна заканчиваются в MTP-коннекторе для создания оптического пути в пределах того же соединителя.Это позволяет проверить мощность запуска устройства и чувствительность приемника., особенно в сетевых коммуникациях 40/100G.позволяющие эффективное тестирование и оценку отдельных компонентов или интерфейсов в сетях волоконно-оптических сетей.

Оптические волоконные петли доступны в нескольких конфигурациях для размещения 8-ядерных, 12-ядерных и 24-ядерных MTP-коннекторов с различными устройствами волокна для комплексного тестирования портов.Модуль 8F MTP Fiber Loopback проверяет и тестирует передатчики с интерфейсами MTPВерсия 12F поддерживает 40GBASE-SR4 QSFP+ или 100GBASE-SR4 устройства, в то время как версия 24F предназначена для 100GBASE-SR10 CXP / CFP устройств.

Модули MTP Loopback обеспечивают цикл сигналов для тестирования функций передачи и приема, широко используемых в среде тестирования, особенно в параллельных оптических сетях 40G и 100G.Локомотивы соединяют позиции передатчика (TX) и приемника (RX) интерфейсов передатчика MTPЭти модули облегчают и ускоряют тестирование потери вставки (IL) оптических сетевых сегментов при подключении к стволам MTP и патч-проводам.

OMC предлагает полную линейку MTP оптоволоконных сборов для проверки и проверки компонентов и систем сети MTP.Эти сборы эффективно проверяют способность передатчика и чувствительность приемника для требований телекоммуникаций и datacom, упакованные в компактные корпуса для максимальной плотности в высокой плотности применений.

Ссылка MTP на однорежимный режим:ОВОС/ТИА-604-5
Подробная информация о МТП-одномодном корпусе:
• SM APC: зеленые разъемы + черная загрузка (MTP с стандартными потерями)
• SM APC: Желтые разъемы + черный загрузчик (MTP с очень низкой потерью)

Ссылка MTP Multimode:ОВОС/ТИА-604-5
Подробная информация о мультимодном корпусе MTP:
• ОМ1 и ОМ2 ПК: бежевые разъемы + черный загрузчик (MTP с стандартными потерями)
• ОМ3 и ОМ4 ПК: Аква-коннекторы + черный бот (Standard & Super Low Loss MTP)
• ОМ3 и ОМ4 ПК: Heather Violet соединители + черный загрузка (Standard Loss MTP)

Тест на обратную связь включает в себя отправку сигнала из устройства связи и повторное его отправление на то же устройство для проверки надлежащей функциональности или устранения неполадок в узлах сети.Для испытаний на оптическом волокне, оптические петли проверяют эксплуатационную надежность устройств.сигнал, излучаемый устройством, перемещается из порта передачи (Tx) обратно в порт приема (Rx) того же компонента..

Обычно для проверки волоконно-оптических приемопередатчиков применяется испытание с обратной связью волоконно-оптических приемопередатчиков.Проверка этих портов необходима для технического обслуживания и устранения неполадок.Процесс испытания направляет лазерный сигнал из порта передатчика обратно в порт приемника,затем сравнивает передаваемый шаблон с полученным шаблоном, чтобы убедиться, что они идентичны и без ошибок.

При выборе петли для передатчика следует учитывать тип разъема, тип полировки и тип кабеля.

В этом руководстве приведены конкретные варианты обратной передачи волокон для широко используемых волоконно-оптических приемопередатчиков.подходящие петли могут быть выбраны, понимая их тип интерфейса, физический контакт и требования к типу кабеля.

Эти волоконно-оптические кабели упаковываются в легко обрабатываемую, хорошо защищенную упаковку со стандартной маркировкой OMC. Доступные картонные пакеты имеют размеры 34 × 22 × 15 см, 44 × 34 × 24 см и 54 × 39 × 34 см.Конкретная упаковка зависит от количества заказанного товара. Доступны варианты индивидуальной упаковки.
