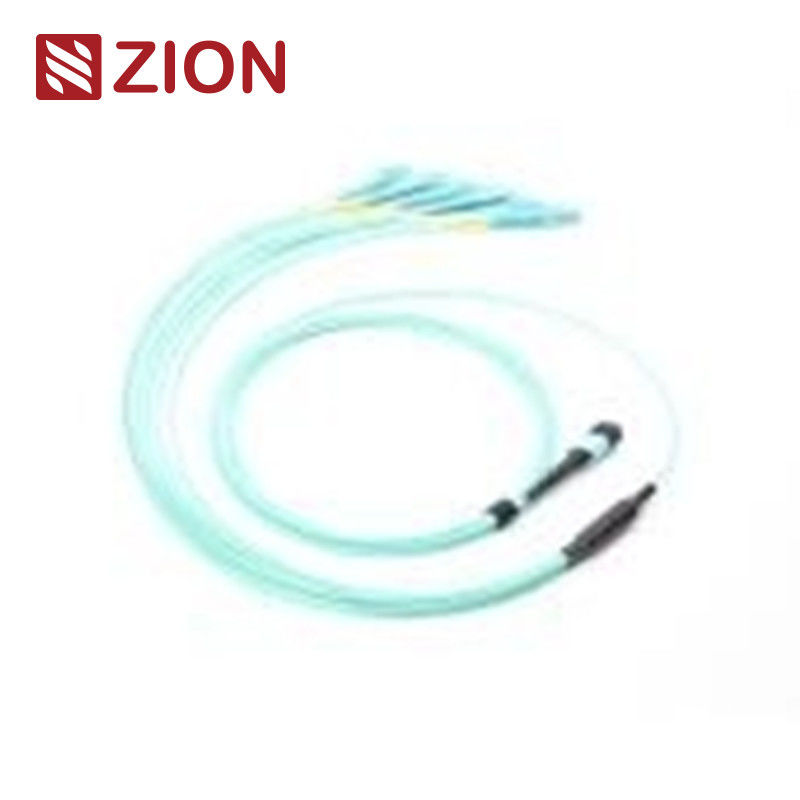

12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым

12 Fibers MPO to LC OM3 Fiber Optic MPO-LC 2.0mm Straight harness Cables
12 Fibers MPO to LC OM3 Fiber Optic MPO-LC 2.0mm Straight harness Cables
Основная информация
Место происхождения: Китай
Фирменное наименование: HELLOSIGNAL® OR OEM
Количество мин заказа: 50шт
Упаковывая детали: 10 ПК/пластиковый пакет
Время доставки: Обычно через 25 дней после получения депозита.
Условия оплаты: Т/Т
Поставка способности: безлимитный
Лучшая цена Контакт
Подробная информация
Прочность: <0,3 дБ типичное изменение, 200 сопряжений Взаимозаменяемость: ≤ 0,2 дБ
Тест вставки-вытягивания: 500 раз, IL Прочность на растяжение: >70Н
Рабочая температура (℃): от -40 до +85°С

Характер продукции

12F MPO OM3 оптоволоконный MPO-LC 2,0 мм

12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 0


Сионский код и описание

Код Сиона: ZCM11A27HAAX

Описание:

ВZCM11A27HAAXявляется12F MPO OM3 оптоволоконный MPO-LC 2,0 мм прямой кабель, специально разработанные для высокой плотности данных

центральных приложений, волоконно-оптических соединений с зданиями и внутренних соединений в оптическом оборудовании-передатчике (например, 40G, 100G QSFP +).



Ключевые особенности:

  • MPO (Multi-Fiber Push On)Коннектор: высокоплотное оптоволоконное соединение, обычно используемое в центрах обработки данных и оптоволоконных сетях.
  • Конфигурация волокон: 12 волокон MPO до 6 LC дуплекс (6xLC uniboot; 12 LC simplex) вытяжные кабели.
  • ПроизводительностьОптимизирован для:40G QSFP+ PLR4 до 10G SFP+ LRПрямые соединения, позволяющие эффективную передачу данных с минимальной проводкой и уменьшая беспорядок в условиях высокой плотности.
  • Конструкция кабеля: прямые кабели, предназначенные для экономии места и легкого управления кабелями в центрах обработки данных.
  • Заявления: Идеально подходит для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и 10/40/100G приложений для высокой плотности центров обработки данных.



Промышленный стандарт соединителей:

  • MPO одиночный режим: IEC 61754-7 (SM APC: зеленые разъемы + черная загрузка для MPO с стандартными потерями, SM APC: желтые разъемы + черная загрузка для MPO с супер низкими потерями)
  • MPO мультимод: IEC 61754-7 (OM1 и OM2 PC: бежевые разъемы + черный бот для MPO с стандартной потерью, OM3 и OM4 PC: Aqua разъемы + черный бот)
  • Другие соединители: SC, LC, FC, ST и E2000, все соответствующие промышленным стандартам (например, TIA/EIA, FOCIS3, GR-326).



Оптические характеристики:

  • Потеря вставки (MPO):
    • Стандартные потери: ≤ 0,75 дБ (максимум), ≤ 0,50 дБ (типично)
    • Сверхнизкие потери: ≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)
  • Потеря вставки (LC/SC/FC/ST): ≤ 0,3 дБ
  • Убытки по возврату (MPO): ≥ 60 дБ (для одиночного режима с полировкой APC на 8 градусов)
  • Убытки от возврата (LC/SC/FC/ST): APC ≥ 60 дБ, UPC ≥ 50 дБ
  • Прочность: < 0,3 дБ типичное изменение после 200 спаров, 500 циклов вставки-вытяжки с IL < 0,5 дБ
  • Прочность на растяжение: > 70N
  • Операционная температура: от -40°C до +85°C



Особенности:

  • Низкая потеря вставки: обеспечивает минимальную деградацию сигнала.
  • Высокая потеря прибыли: обеспечивает более высокую производительность за счет уменьшения отражения.
  • Многоволоконный соединитель на базе МТ: Доступно в 4, 8, 12 и 24 конфигурации волокна для массового окончания.
  • Опции прочных кабелей: доступны в круглых, овальных и обнаженных ленточных кабелях, которые предназначены для обработки среды с высокой плотностью.
  • Кодированные цветами жилья: Доступно для различения типа волокна, типа полировки и класса соединителя.
  • Повторяемость и взаимозаменяемость: Надежная и стабильная производительность.



Преимущества MTP/MPO пластырей:

  • Высокое качество: Предварительно завершенные на заводе, протестированные и упакованные с отчетами о испытаниях для обеспечения качества.
  • Экономия места: Меньший диаметр уменьшает объем кабеля и улучшает кондиционирование воздуха в центрах обработки данных.
  • Экономия времени: конструкция "подключается и играет" сокращает время установки, позволяя немедленное использование.



Применение:

  • Центр обработки данных: Оптимизирован для высокой плотности волоконного патчинга, позволяющего быстрое и эффективное соединение между высокоскоростным оборудованием, таким как порты QSFP + и SFP +.
  • Оптические волокна для зданий: поддерживает развертывание волоконного излучения для соединений между зданиями.
  • Соединения внутреннего оборудования: используется в оптических устройствах для внутренних соединений в сетевом оборудовании.




12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 1



12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 2





Правила именования и информация о подтверждении заказа:



12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 3







Сион Коммуникации Горячие MPO-LC прямые кабели

  • 7236037 ZCM11A12HIAX: : 8F MPO SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236038 ZCM11A22HIAX: : 12F MPO SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236039 ZCM11A52HIAX: : 24F MPO SM Волоконно-оптические MPO-LC 2,0 мм

  • 7236040 ZCM11A17HAAX: : 8F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236041 ZCM11A27HAAX: : 12F MPO OM3 оптоволоконный MPO-LC 2,0 мм прямые кабели

  • 7236042 ZCM11A57HAAX: : 24F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236043 ZCM11A18HMAX: : 8F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм

  • 7236044 ZCM11A28HMAX: : 12F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236045 ZCM11A58HMAX: : 24F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236046 ZCM21A12HIAX: : 8F MTP SM оптоволоконные MPO-LC 2,0 мм прямые кабели

  • 7236047 ZCM21A22HIAX: : 12F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236048 ZCM21A52HIAX: : 24F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236049 ZCM21A17HAAX: : 8F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236050 ZCM21A27HAAX: : 12F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236051 ZCM21A57HAAX: : 24F MTP OM3 MPO-LC 2,0 мм прямые кабели

  • 7236052 ZCM21A18HMAX: : 8F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

  • 7236053 ZCM21A28HMAX: : 12F MTP OM4 MPO-LC 2,0 мм прямые кабели

  • 7236054 ZCM21A58HMAX: : 24F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели









Канал соединительного волокна



12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 4







Три метода подключения помогают сохранить правильную полярность MTP/MPO

MPO 12 x LC Простая конструкция-тип 1



12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 5





MPO 6 x LC Дуплексная конструкция-тип 2-тип A



12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 6



MPO 6 x LC Дуплексная конструкция типа 2-типа B



12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 7





МПО ¢Полярность для МПО ¢6 x Uniboot LC-структура-тип 3



12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 8

Подробная информация о материале





12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 9



Опаковка

Этот легкодоступный и хорошо защищенный пакет волоконно-оптических кабелей был помечен и отмечен OMC как стандартный.

Стандартные пакеты: 34*22*15 см; 44*34*24 см; 54*39*34 см. Какой пакет использовать зависит от количества товаров.

Упаковку можно настроить.




12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 10



OEM/ODM сервис для вас

  • Цвет кабеля, слово для печати, материал кабельного покрытия, цвет разъема
  • Оригинальное обозначение, идентификационное кольцо, обозначение кабеля,коробка, отметки доставки
  • Разный уровень качества.


12 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ3 прямым 11
