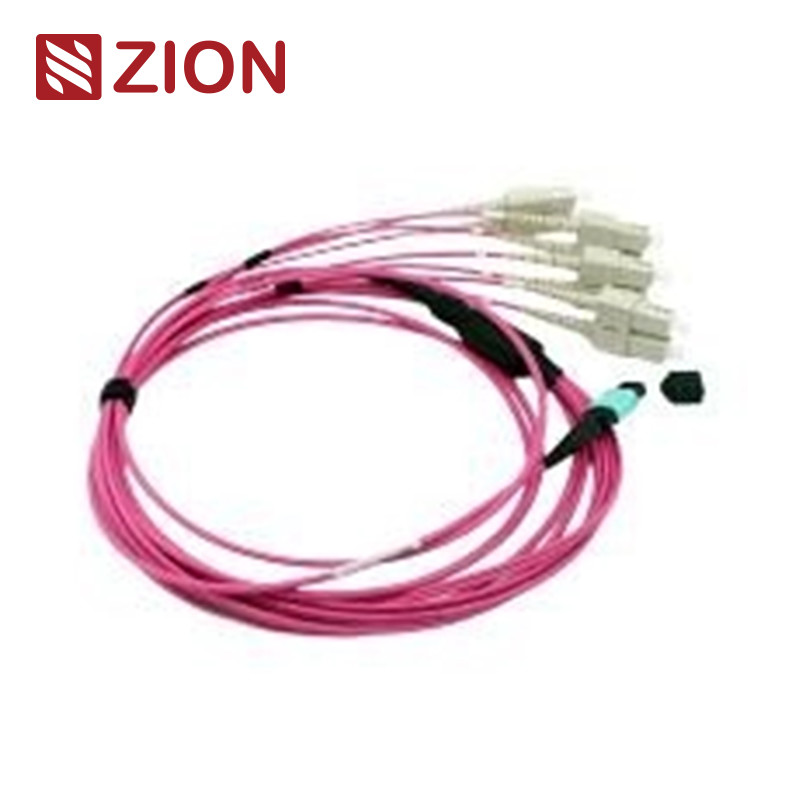

8 волокон МПО к кабелям проводки оптического волокна МПО-ЛК 2.0мм ЛК ОМ4 прямым

Коннекторы промышленный стандарт

MPO одиночный режимСсылка:IEC 61754-7

MPO одиночный режимПодробная информация о жилье:SM APC: зеленые разъемы + черный багажник (MPO с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (Super low loss MPO)

MPO мультимодСсылка:IEC 61754-7

MPO мультимодПодробная информация о жилье:OM1&OM2 PC: бежевые разъемы + черный сапог (Standard Loss MPO)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартная потеря MPO)

• Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
• Соответствует стандарту 10G Fiber Channel
• 40G и 100G IEEE 802.3

Прочие соединители √ Промышленный стандарт

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973.
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973 И т.д.
• E2000: IEC61754-15

Доступно для:

• G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Оптические спецификации

Потеря вставки (MPO)Одномодный (APC)Полированный на 8 градусов):Стандартные убытки:≤ 0,75 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)

Потеря вставки (MPO)Мультимод (PC)Плоский полир):Стандартные убытки:≤ 0,6 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)

Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Однорежимный режим (APC 8-градусный полированный):≤ 0,3 дБ

Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Мультимод (PC Flat Polish):≤ 0,3 дБ

Убытки по возврату (MPO)Одномодный (APC)Полированный на 8 градусов):≥ 60 дБ(8 градусов полировки)

Убытки по возврату (MPO)Мультимод (PC)Плоский полир):≥ 25 дБ

Убытки от возврата (LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Убытки от возврата (LC/SC/FC/ST):≥ 35 дБ

Прочность:<0,3 дБ типичное изменение (200 спариваний)

Взаимозаменяемость: ≤ 0,2 дБ

Испытание вставки-вытягивания: 500 раз, IL<0.5 дБ

Прочность на растяжение:> 70N

Операционная температураОдноразовый режим (APC):-40°C до +85°C

Особенности

• Низкие потери вставки, высокие потери возврата
• Многоволоконный соединитель на базе MT, 4,8,12 и 24 контакты и комплектации соединителей волокна
• Экономическое решение для массового уничтожения волокон
• Предназначен для применения с низкими потерями и стандартными потерями SM и MM
• Доступны опции круглого кабеля, овального кабеля и голых лент
• Кодированные по цвету корпуса, доступные для различения типа волокна, типа полировки и/или класса соединителя
• Хороший в повторяемости и взаимозаменяемости

Преимущества MTP/MPO Patch cable/trunk cable обычно включают:

• Высококачественные MTP/MPO Patch кабели/трубовые кабели предварительно завершаются на заводе, проверяются и упаковываются вместе с отчетами о испытаниях.
• Уменьшение объема кабеля ∆ MTP/MPO Пач-кабели/кабели-трубовые имеют очень маленький диаметр, что уменьшает объем кабеля и улучшает условия кондиционирования воздуха в центрах обработки данных
• Сбережение времени с помощью специальной конструкции подключения MTP/MPO Patch кабелей/кабелей ствола можно встраивать и сразу подключать.

Применение

SM 8F MPO- LC/SC/FC/ST прямые кабели оптимально настроены для 40G QSFP+ PLR4 до 10G SFP+ LR оптики прямого соединения и высокой плотности приложений для центров обработки данных.
Этот кабель с 8 волокнами используется для прямого соединения между портами QSFP + и (4) SFP + без патч-панелей или промежуточных стволов между ними
Все MPO-коннекторы OMC® изготовлены от Senko/Nissin/Sumitomo. MPO Fiber Patch Cord - это вид высокоплотных кабельных узлов, которые обычно используются в трех областях.

• Приложение Data Center с высокой плотностью окружающей среды
• Оптическое волокно в здание
• Применение внутренних разъемов в оборудовании из волоконного волокна.

Правила именования и информация о подтверждении заказа:

Сион Коммуникации Горячие MPO-LC прямые кабели

• 7236037 ZCM11A12HIA 8FX: MPO SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236038 ZCM11A22HIAX: 12F MPO SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236039 ZCM11A52HIAX: 24F MPO SM Волоконно-оптические MPO-LC 2,0 мм
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Волоконно-оптические MPO-LC 2.0 мм
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236046 ZCM21A12HIAX: 8F MTP SM оптоволоконные MPO-LC 2,0 мм прямые кабели
• 7236047 ZCM21A22HIAX: 12F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236048 ZCM21A52HIAX: 24F MTP SM Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236051 ZCM21A57HAAX: 24F MTP OM3 MPO-LC 2,0 мм прямые кабели
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Волоконно-оптические MPO-LC 2,0 мм прямые кабели

Канал соединительного волокна

Три метода подключения помогают сохранить правильную полярность MTP/MPO

MPO 8 x LC Простая конструкция-тип 1

MPO 4 x LC Дуплексная конструкция типа 2

MPO 4 x Uniboot LC-структура типа 3

Подробная информация о материале

Опаковка

Этот легкодоступный и хорошо защищенный пакет волоконно-оптических кабелей был помечен и отмечен OMC как стандартный.

Стандартные пакеты: 34*22*15 см; 44*34*24 см; 54*39*34 см. Какой пакет использовать зависит от количества товаров.

Упаковку можно настроить.

OEM/ODM сервис для вас

• Цвет кабеля, слово для печати, материал кабельного покрытия, цвет разъема
• Оригинальное обозначение, идентификационное кольцо, обозначение кабеля,коробка, отметки доставки
• Разный уровень качества.
