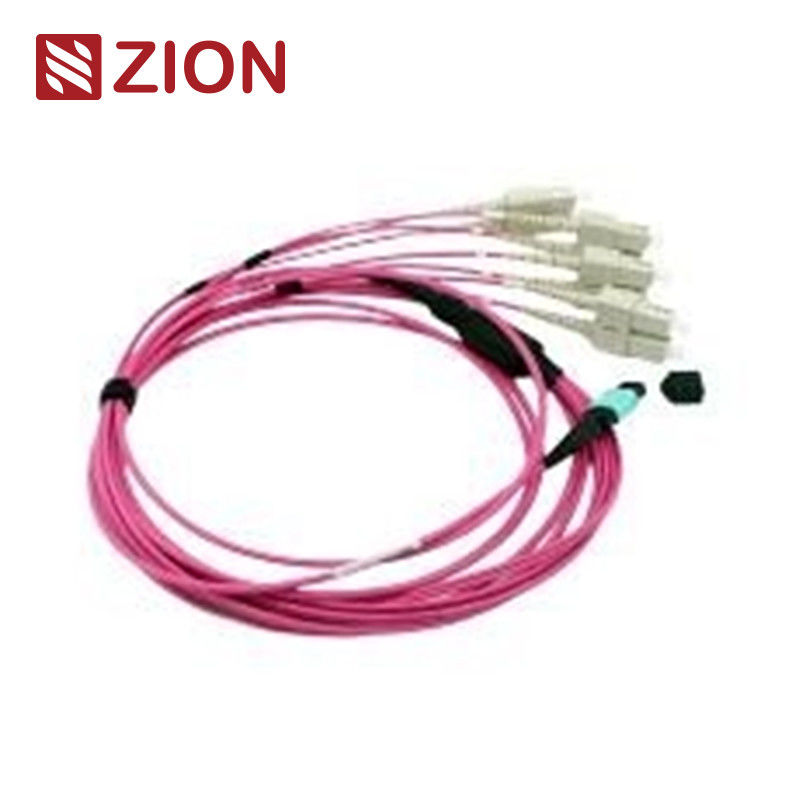

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности

8 Fibers OM4 MPO-LC Harness Cable 2.0mm Straight for High-Density Data Centers

8 Fibers OM4 MPO-LC Harness Cable 2.0mm Straight for High-Density Data Centers

Основная информация

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Лучшая цена Контакт

Подробная информация

Долговечность:	<0,3 дБ типичное изменение, 200 сопряжений	Взаимозаменяемость:	≤0,2 дБ
Испытание вставки-вытягивания:	500 раз, IL<0,5 дБ	Предел прочности:	>70Н
Рабочая температура (°C):	от -40 до +85°С
Выделить:	8-волоконный жгут проводов MPO-LC , Жгут проводов OM4 MPO-LC , Оптоволоконный кабель диаметром 2

Характер продукции

8 волокон MPO к оптоволоконным кабелям MPO-LC 2,0 мм LC OM4, прямым кабелям жгута проводов

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 0

Информация о продукте Zion

Сионский кодекс:ZCM11A18HMAX
Описание Сиона:8F MPO OM4 Волоконно-оптические кабели MPO-LC 2,0 мм с прямыми проводами

Разъем MPO — это многоволоконный вставной разъем, предназначенный для сред с высокой плотностью размещения. Эти разъемы широко используются в центрах обработки данных, системах оптоволокна к зданию и внутренних соединениях в оптическом приемопередатчике, поддерживающем технологии 40G, 100G и QSFP+.

Разъемы MPO стандартизированы в соответствии со спецификациями IEC 61754-7, которые определяют количество жил, пол (штекер/гнездо) и полярность (PC или APC).

Эти 8-жильные кабели MPO-Duplex (4xLC uniboot) или симплексные (4xLC) с прямым жгутом оптимизированы для прямых соединений между оптикой 40G QSFP+ PLR4 и 10G SFP+ LR в центрах обработки данных с высокой плотностью размещения.

Стандарты и характеристики разъемов

МПО одномодовый

Ссылка:МЭК 61754-7
Детали жилья:SM APC: зеленые разъемы + черный чехол (стандартные потери MPO)
SM APC: желтые разъемы + черный чехол (MPO со сверхнизкими потерями)

МПО многомодовый

Ссылка:МЭК 61754-7
Детали жилья:
ПК OM1 и OM2: бежевые разъемы + черный чехол (стандартные потери MPO)
ПК OM3 и OM4: разъемы Aqua + черный чехол (стандартный и MPO со сверхнизкими потерями)
ПК OM3 и OM4: разъемы Heather Violet + черный чехол (стандартные потери MPO)

Стандарты соответствия:

МЭК 61754-7, МЭК 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
Структурированная кабельная система согласно TIA-568-C
Совместимость с оптоволоконным каналом 10G
40G и 100G IEEE 802.3

Другие стандарты разъемов

СК:TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC 61754-4, JIS C5973
ЛК:TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC 61754-20, JIS C5973
ФК:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC 61754-13, JIS C5973
СТ:TIA/EIA, FOCIS2, GR-326, IEC 61754-2, JIS C5973
Е2000:МЭК 61754-15

Доступные типы волокон

G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
ОМ1 62,5/125 МПО-ЛК, МПО-СК, МПО-ФК, МПО-СТ, МПО-Э2000
ОМ2 50/125 МПО-ЛК, МПО-СК, МПО-ФК, МПО-СТ, МПО-Э2000
ОМ3 50/125 МПО-ЛК, МПО-СК, МПО-ФК, МПО-СТ, МПО-Э2000
ОМ4 50/125 МПО-ЛК, МПО-СК, МПО-ФК, МПО-СТ, МПО-Э2000
ОМ5 50/125 МПО-ЛК, МПО-СК, МПО-ФК, МПО-СТ, МПО-Э2000

Оптические характеристики

Вносимая потеря (MPO)

Одномодовый (полировка APC 8 градусов):
Стандартные потери: ≤0,75 дБ (макс.), ≤0,50 дБ (тип.)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (тип.)

Многомодовый (PC Flat Polish):
Стандартные потери: ≤0,6 дБ (макс.), ≤0,50 дБ (тип.)
Сверхнизкие потери: ≤0,35 дБ (макс.), ≤0,20 дБ (тип.)

Вносимая потеря (LC/SC/FC/ST)

Одиночный режим (полировка APC 8 градусов):≤0,3 дБ
Многомодовый (PC Flat Polish):≤0,3 дБ

Возвратные потери (МПО)

Одномодовый (полировка APC 8 градусов):≥60 дБ
Многомодовый (PC Flat Polish):≥25 дБ

Возвратные потери (LC/SC/FC/ST)

БТР:≥60 дБ
СКП:≥50 дБ
Многомодовый:≥35 дБ

Дополнительные характеристики:

Долговечность:Типичное изменение <0,3 дБ (200 вязок)
Взаимозаменяемость:≤0,2 дБ
Тест на вставку-вытягивание:500 раз, уровень шума <0,5 дБ
Предел прочности:>70 с.ш.
Рабочая температура (одномодовый APC):от -40°С до +85°С

Особенности продукта

Низкие вносимые потери, высокие обратные потери
Многоволоконный разъем на базе MT с поддержкой оконцовок 4, 8, 12 и 24 волокон.
Экономичное решение для массовой заделки оптоволокна
Разработан для приложений SM и MM с низкими и стандартными потерями.
Прочный круглый кабель, овальный кабель и голый ленточный кабель.
Корпуса с цветовой маркировкой для легкой идентификации типа волокна, типа полировки и класса разъема
Отличная повторяемость и заменяемость

Преимущества патч-корда MTP/MPO

Высокое качество:Заводская предварительная заделка, тестирование и упаковка с протоколами испытаний для документации и контроля качества.
Экономия места:Малые диаметры уменьшают объем кабеля и улучшают кондиционирование воздуха в центрах обработки данных.
Экономия времени:Конструкция Plug and Play сокращает время установки

Приложения

Эти прямые кабели SM 8F MPO-LC/SC/FC/ST оптимизированы для:

Прямое подключение оптики от 40G QSFP+ PLR4 до 10G SFP+ LR
Приложения для центров обработки данных высокой плотности
Прямые соединения между портами QSFP+ и (4) SFP+ без патч-панелей или промежуточных магистралей
Среды центров обработки данных высокой плотности
Применение оптоволокна в здании
Внутренние соединения внутри оптоволоконного оборудования

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 1

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 2

Способы подключения и полярность

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 3

Симплексная структура MPO-8 x LC — тип 1

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 4

Дуплексная структура MPO-4 x LC — тип 2

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 5

Структура MPO-4 x Uniboot LC — тип 3

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 6

Детали материала

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 7

Упаковка и настройка

Стандартная упаковка:Хорошо защищенные упаковки оптоволоконных кабелей по умолчанию маркируются и маркируются OMC.

Размеры коробки:34×22×15 см; 44×34×24 см; 54×39×34 см (выбирается в зависимости от количества)

Доступная настройка:

Цвет кабеля, печать, материал оболочки, цвета разъемов
OEM-этикетки, идентификационные кольца, этикетки для кабелей, коробки, отгрузочные маркировки
Различные уровни качества

8-волоконный кабель-переходник OM4 MPO-LC 2.0 мм, прямой, для центров обработки данных высокой плотности 8
