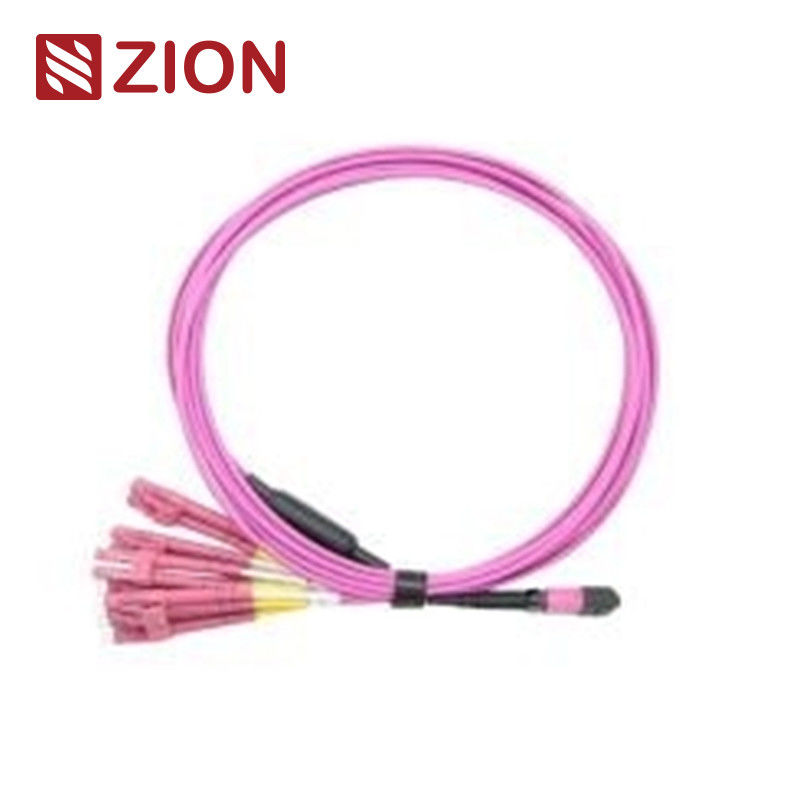

12-жильные кабели MPO - LC OM4, волоконно-оптические кабели MPO-LC 2,0 мм, прямые жгуты
Волоконно-оптические кабели высокой плотности, предназначенные для применения в центрах обработки данных, с разъемами MPO - LC и производительностью многомодового волокна OM4.
Идентификация продукта
Код Zion: ZCM11A28HAAX
12F MPO OM4, волоконно-оптические кабели MPO-LC 2,0 мм, прямые жгуты
Разъемы MPO (Multi-Fiber Push On) обеспечивают решения для многоволоконной коммутации, идеально подходящие для сред с высокой плотностью в центрах обработки данных, для применения в системах волокно-до-здания и для внутренних соединений в оптическом приемопередающем оборудовании, поддерживающем технологии 40G, 100G и QSFP+.
Эти 12-жильные прямые кабельные сборки MPO - 6 LC Duplex (или 12 LC Simplex) оптимизированы для прямых соединений оптики 40G QSFP+ PLR4 - 10G SFP+ LR. Все веерные кабели имеют одинаковую длину и специально разработаны для экономии места и высокоплотной коммутации волокна в центрах обработки данных.
Стандарты разъемов MPO
Справочник по одномодовому MPO:IEC 61754-7
Детали корпуса одномодового MPO:SM APC: зеленые разъемы + черная оболочка (MPO со стандартными потерями)
SM APC: желтые разъемы + черная оболочка (MPO со сверхнизкими потерями)
Справочник по многомодовому MPO:IEC 61754-7
Детали корпуса многомодового MPO:OM1&OM2 PC: бежевые разъемы + черная оболочка (MPO со стандартными потерями)
OM3&OM4 PC: аква разъемы + черная оболочка (MPO со стандартными и сверхнизкими потерями)
OM3&OM4 PC: фиолетовые разъемы + черная оболочка (MPO со стандартными потерями)
- Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5)
- Структурированная кабельная система в соответствии с TIA-568-C
- Соответствует 10G Fiber Channel
- Соответствует 40G и 100G IEEE 802.3
Другие стандарты разъемов
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 и JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 и JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 и JIS C5973
- E2000:IEC61754-15
Доступные типы волокон
Совместимы с типами волокон G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 и OM5 50/125 в конфигурациях MPO-LC, MPO-SC, MPO-FC, MPO-ST и MPO-E2000.
Оптические характеристики
Вносимые потери (MPO) Одномодовый:
Стандартные: ≤0,75 дБ (макс.), ≤0,50 дБ (типичные)
Сверхнизкие: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные)
Вносимые потери (MPO) Многомодовый:
Стандартные: ≤0,6 дБ (макс.), ≤0,50 дБ (типичные)
Сверхнизкие: ≤0,35 дБ (макс.), ≤0,20 дБ (типичные)
Вносимые потери (LC/SC/FC/ST) Одномодовый:
≤0,3 дБ
Вносимые потери (LC/SC/FC/ST) Многомодовый:
≤0,3 дБ
Обратные потери (MPO) Одномодовый:
≥60 дБ
Обратные потери (MPO) Многомодовый:
≥25 дБ
Обратные потери (LC/SC/FC/ST):
APC≥60 дБ; UPC≥50 дБ; Многомодовый≥35 дБ
Долговечность:
<0,3 дБ типичное изменение (200 соединений)
Взаимозаменяемость:
≤0,2 дБ
Испытание на вставку-извлечение:
500 раз, IL＜0,5 дБ
Прочность на растяжение:
>70 Н
Рабочая температура:
-40°C to +85°C
Основные характеристики
- Низкие вносимые потери, высокая производительность обратных потерь
- Многоволоконный разъем на основе MT, поддерживающий 4, 8, 12 и 24 волоконных окончания
- Экономичное решение для массовой коммутации волокна
- Разработан для одномодовых и многомодовых применений с низкими и стандартными потерями
- Усиленные круглые кабели, овальные кабели и варианты с плоскими лентами
- Цветовая кодировка корпусов для легкой идентификации типа волокна, типа полировки и класса разъема
- Отличная повторяемость и взаимозаменяемость
Преимущества кабелей MPO/MTP
- Высокое качество:Заводская предварительная коммутация, тестирование и упаковка с подробными отчетами об испытаниях
- Экономия места:Небольшие диаметры уменьшают объем кабеля и улучшают кондиционирование воздуха в центре обработки данных
- Эффективность времени:Конструкция Plug-and-play значительно сокращает время установки
Применения
Предназначен для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и сред с высокой плотностью в центрах обработки данных. Оптимизирован для высокоплотных приложений 10/40/100G в центрах обработки данных.
- Среды с высокой плотностью в центрах обработки данных
- Установки волокно-до-здания
- Внутренние соединения в волоконно-оптическом оборудовании
Сопутствующие товары
Zion Communication предлагает широкий ассортимент прямых кабелей MPO-LC, включая конфигурации 8F, 12F и 24F как в одномодовом, так и в многомодовом волокне OM3/OM4.
Методы соединения и полярность
Три метода соединения обеспечивают надлежащее управление полярностью MTP/MPO:
Материалы и конструкция
Упаковка
Стандартная упаковка включает в себя маркированные и обозначенные волоконно-оптические кабели в защитных картонных коробках. Доступные размеры коробок: 34×22×15 см, 44×34×24 см и 54×39×34 см. Доступны варианты индивидуальной упаковки.
Услуги OEM/ODM
- Индивидуальные цвета кабелей, печать и материалы оболочки
- OEM-маркировка, идентификационные кольца и этикетки для кабелей
- Индивидуальный дизайн коробок и транспортные маркировки
- Доступны несколько уровней качества
