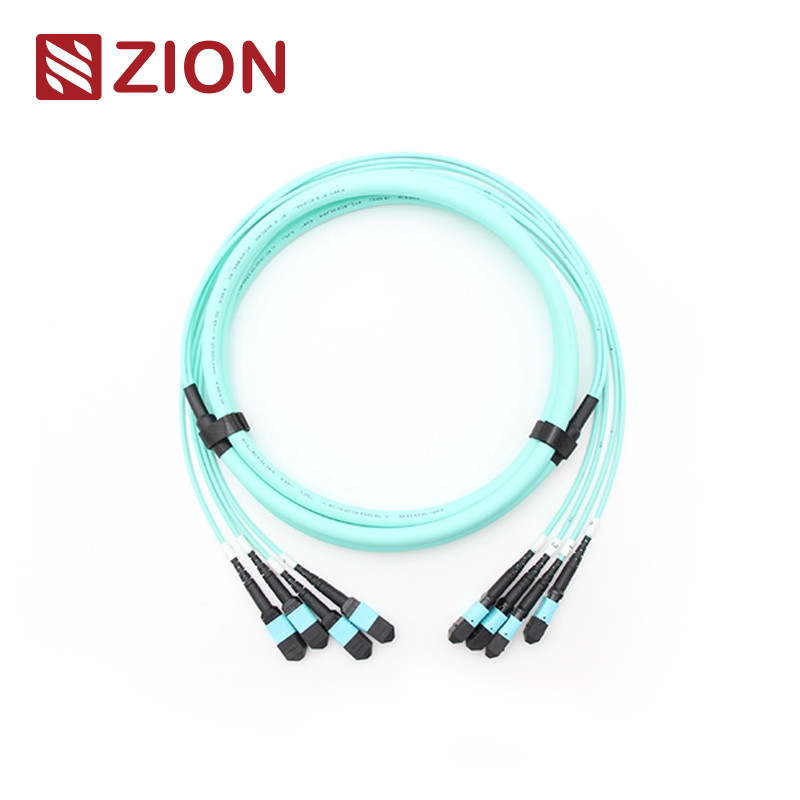

48F (4x12) MPO OM3 Волоконно-оптический кабель Turnk

Сионский код и описание

Сионский кодекс: ZCM12C7HIAX
Описание Сиона:(4*12)48F MPO OM3 Волоконно-оптический кабель

MPO (Multi-Fiber Push On) - многоядерный тип соединителя из волокна.Система предварительного подключения высокой плотности MPO в настоящее время в основном используется в среде высокой плотности центров обработки данных., применение оптического волокна в здании, и внутренние приложения соединения внутри оптического оборудования передатчика, такие как оптическое устройство, 40G, 100G, QSFP +.

Типы разъемов MPO различаются в соответствии с правилами IEC 61754-7: номера ядра (номер массива), мужская головка (мужчина, женщина), полярность (PC или APC).

24F-144F MPO/MTP TRUNK CABLE завершается соединителем MPO/MTP на обоих концах. MPO/MTP Patch cable/trunk cables соединяют модули MPO/MTP вместе как постоянное звено.Кабель Patch/кабели ствола доступны с 12, 24, 48,60, 72,96Поддерживают скорости до 10/40/100Gbps решений центра обработки данных. Они обычно используются для взаимосвязи кассет, панелей или прочных MPO / MTP вентиляторов,и облегчить быстрое развертывание высокоплотных магистральных кабелей в центрах обработки данных и других средах с высоким уровнем волоконного излучения. Кроме того, MPO / MTP также обеспечивает большую гибкость и удобство, как только вы должны изменить стиль соединителя в патч-панелей.просто устанавливая новую кассету с новым стилем соединителя на перекрестной стороне соединения панели патча.

Коннекторы Промышленный стандарт

MPO одиночный режимСсылка:IEC 61754-7

MPO одиночный режимПодробная информация о жилье:SM APC: зеленые разъемы + черный багажник (MPO с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (Super low loss MPO)

MPO мультимодСсылка:IEC 61754-7

MPO мультимодПодробная информация о жилье:OM1&OM2 PC: бежевые разъемы + черный сапог (Standard Loss MPO)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартная потеря MPO)

• Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
• Соответствует стандарту 10G Fiber Channel
• 40G и 100G IEEE 802.3

Оптические спецификации

Потеря вставки (MPO) ((IEC 61300-3-34)Одномодный (APC)Полированный на 8 градусов):Стандартные убытки:≤ 0,75 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)

Потеря вставки (MPO) (IEC 61300-3-34)Мультимод (PC)Плоский полир):Стандартные убытки:≤ 0,6 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)

Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Однорежимный режим (APC 8-градусный полированный):≤ 0,3 дБ

Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Мультимод (PC Flat Polish):≤ 0,3 дБ

Убытки по возврату (MPO)Одномодный (APC)Полированный на 8 градусов):≥ 60 дБ(8 градусов полировки)

Убытки по возврату (MPO)Мультимод (PC)Плоский полир):≥ 25 дБ

Убытки от возврата (LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Убытки от возврата (LC/SC/FC/ST):≥ 35 дБ

Прочность:<0,3 дБ типичное изменение (200 спариваний)

Взаимозаменяемость: ≤ 0,2 дБ

Испытание вставки-вытягивания: 500 раз, IL<0.5 дБ

Прочность на растяжение:> 70N

Операционная температураОдноразовый режим (APC):-40°C до +85°C

Особенности

• Низкие потери вставки, высокие потери возврата
• Многоволоконный соединитель на базе MT, 4,8,12 и 24 контакты и комплектации соединителей волокна
• Экономическое решение для массового уничтожения волокон
• Предназначен для применения с низкими потерями и стандартными потерями SM и MM
• Доступны опции круглого кабеля, овального кабеля и голых лент
• Кодированные по цвету корпуса, доступные для различения типа волокна, типа полировки и/или класса соединителя
• Хороший в повторяемости и взаимозаменяемости

Применение

12F MPO- LC/SC/FC/ST прямые кабели, предназначенные для 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 и высокой плотности центра обработки данных.
Все MPO-коннекторы OMC® изготовлены от Senko/Nissin/Sumitomo. MPO Fiber Patch Cord - это вид высокоплотных кабельных узлов, которые обычно используются в трех областях.

• Приложение Data Center с высокой плотностью окружающей среды
• Оптическое волокно в здание
• Применение внутренних разъемов в оборудовании из волоконного волокна.

Правила именования и информация о подтверждении заказа:

Нажмите на вкладку " Вытащить " для Senko MPO

24F-144F MPO/MTP ТРУНК КАБЕЛ

Продукты Материалы-кабель

Канал соединительного волокна

Примечание: женский разъем должен быть соединен с мужским типом разъема.

MPO-MPO 12F Кабель с багажником.

Три метода подключения помогают сохранить правильную полярность MTP/MPO

Поскольку 24F-144F MPO/MTP ствол кабеля с блоком соединителя является 12F MPO/MTP, так что он имеет ту же полярность, что и один 12F
MPO/MTP магистральный кабель.

Подробная информация о материале

Горячий MPO/MTP ТРУНК КАБЕЛ Сиона Коммуникации

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Волоконно-оптический кабель
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Волоконно-оптический кабель
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Волоконно-оптический кабель
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Волоконно-оптический кабель
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Волоконно-оптический кабель
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Волоконно-оптический кабель

Опаковка

Этот легкодоступный и хорошо защищенный пакет волоконно-оптических кабелей был помечен и отмечен OMC как стандартный.

Стандартные пакеты: 34*22*15 см; 44*34*24 см; 54*39*34 см. Какой пакет использовать зависит от количества товаров.

Упаковку можно настроить.

OEM/ODM сервис для вас

• Цвет кабеля, слово для печати, материал кабельного покрытия, цвет разъема
• Оригинальное обозначение, идентификационное кольцо, обозначение кабеля,коробка, отметки доставки
• Разный уровень качества.
